： 设置原点后，然后移动相机镜头找到板子的右上角 ，再移动十字使 十字的两边 与板子的边缘重合。然后点击“ PCB 尺寸”下的“当前位置” 。最后点击 “ Y es” 显示十字的交点就是 PCB 最大尺 寸位置，在板子的右下角

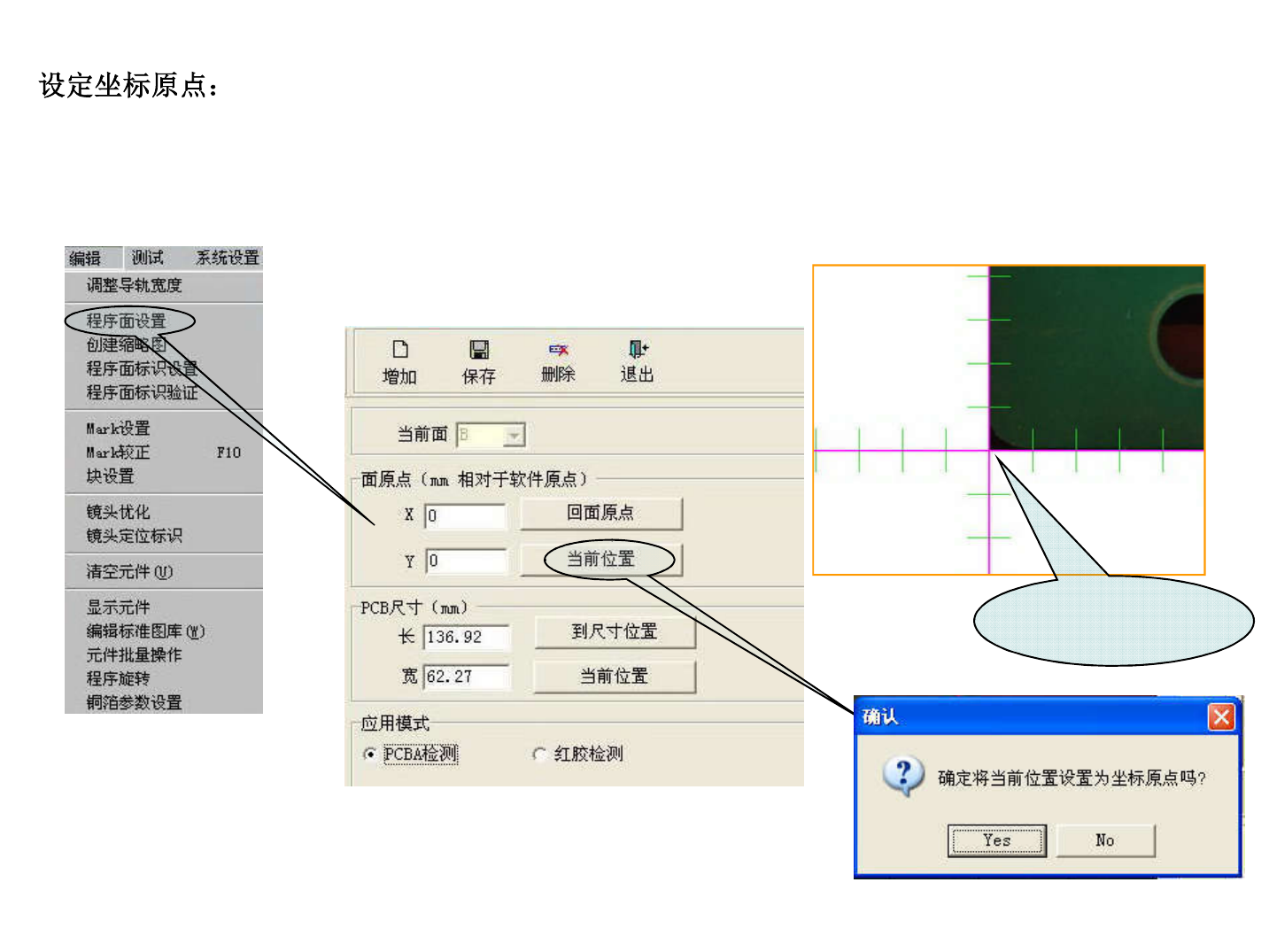

选择“程序面设置”，然后移动相机镜头找到板子的左下角，再移动十字
使十字的两边与板子的边缘重合。然后点击“面原点”下的“当前位置”。
最后点击“Yes”
显示十字的交点就是原点，
在板子的左下角
：

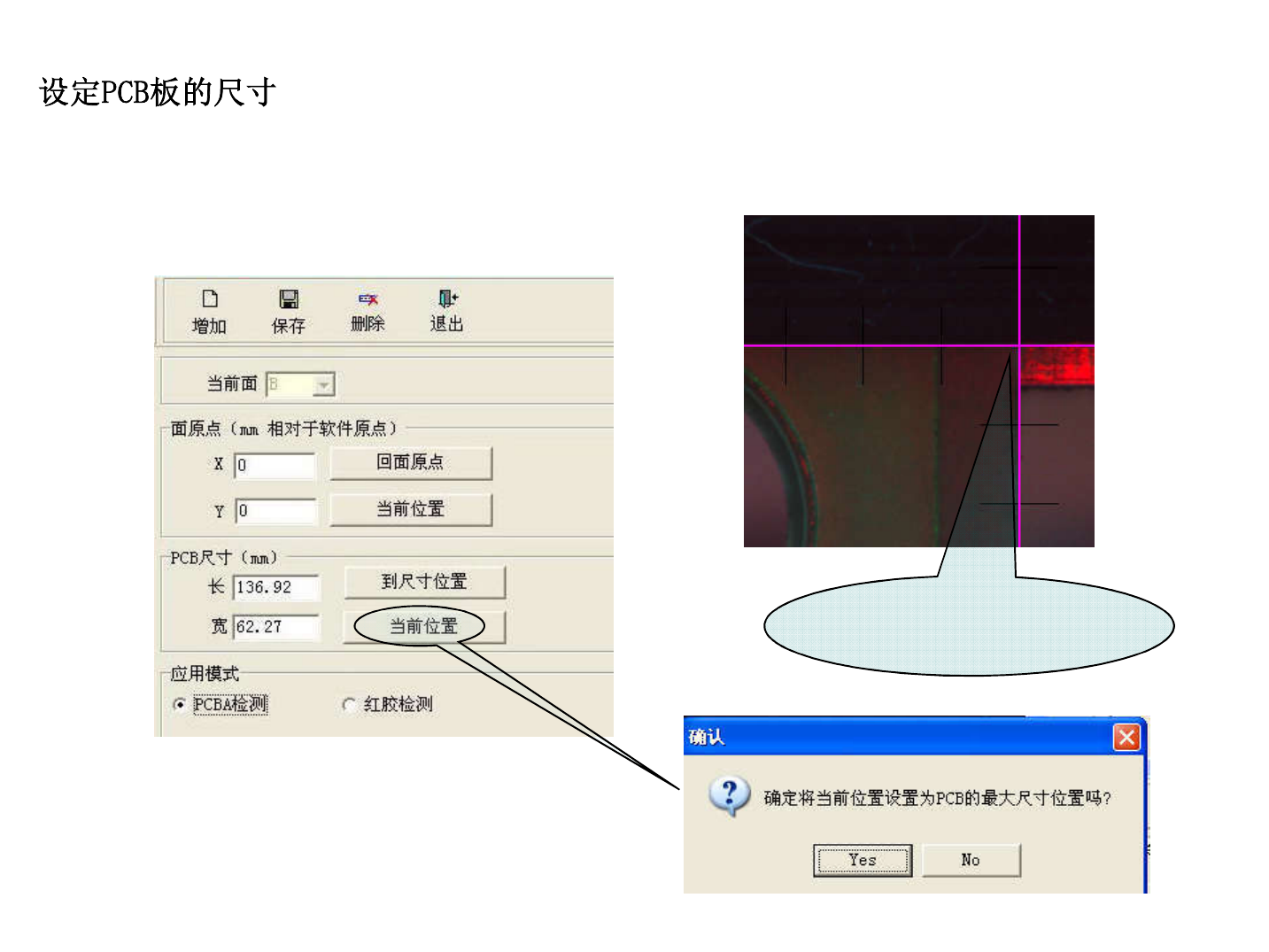

设置原点后，然后移动相机镜头找到板子的右上角，再移动十字使十字的两边
与板子的边缘重合。然后点击“PCB尺寸”下的“当前位置”。最后点击
“Yes”
显示十字的交点就是PCB最大尺
寸位置，在板子的右下角
设置完后，然后点击保存，再点击弹出对话框的“Yes”最后软件自动生成板子的缩
略图，如下。在缩略图上点击缩略图的位置，相机镜头就会移动到那个位置
缩略图
