接下来就是IC引脚的定义，点击“IC 脚分析定义”

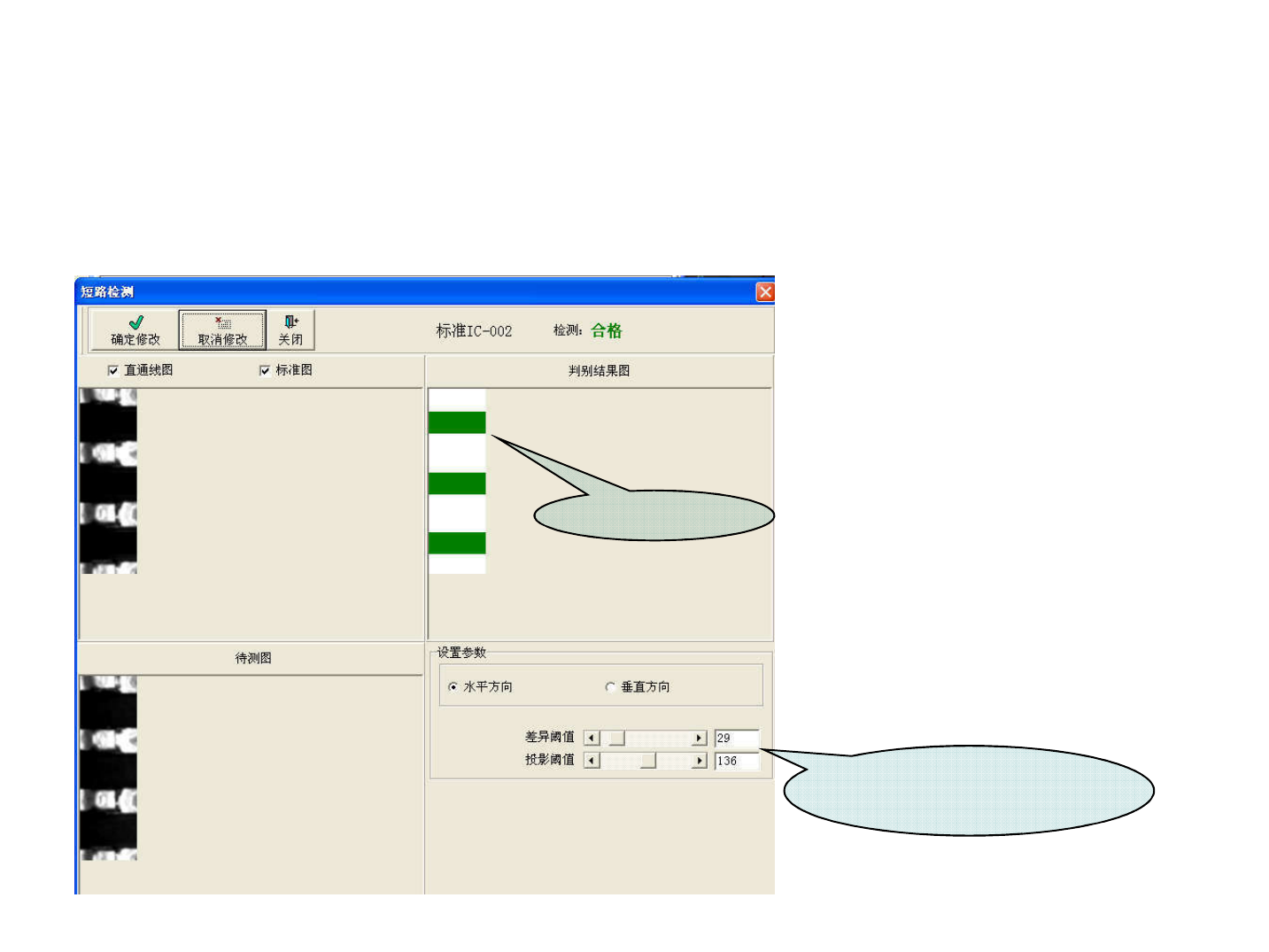

如下是“短路检测” 界面， “差异阀
值”，
“
投影阀值”参数可以微调。
一般情况默认，
理想的判别结果图
”差异阀值“，”投影阀值“一
般情况默认，也可以微调，
接下来就是IC引脚的定义，点击“IC脚分析定义”

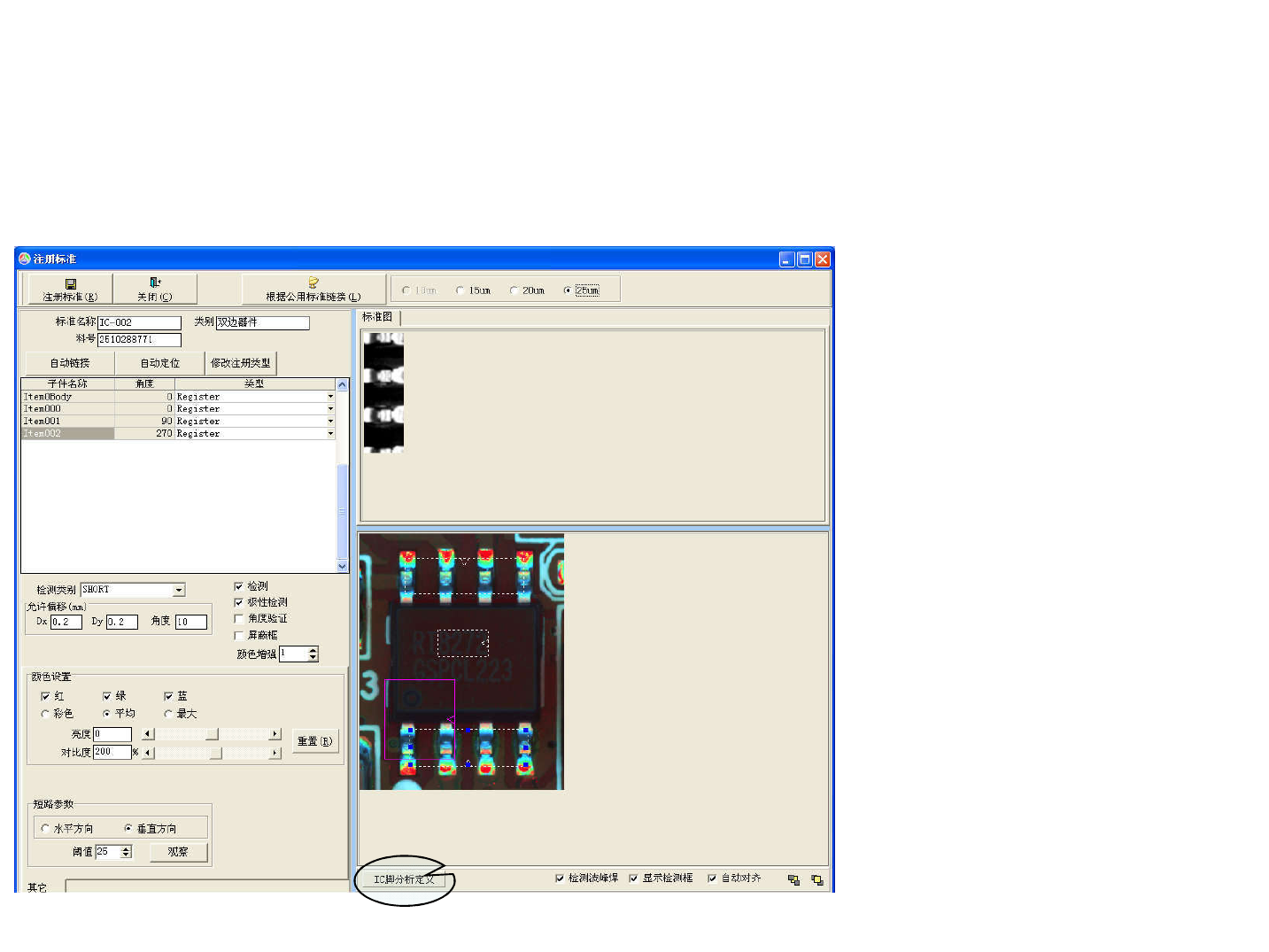

如下是IC引脚定义的界面，首先选择“引脚注册模
块”，然后设置引脚的标准图，如下。设置标准应
注意：引脚测试窗口的箭头应指向本体．
引脚注册模块
蓝点框为引脚框的设置
蓝点框截取的
引脚标准图
