如下选中是短路测试项目，默认检测类别为 “SHORT” ， 默 认“ 检测”， “ 极性检测 “ ，首先选择短 路框的合适位置， 如下设置。然后点击“观察”。进入“短路检测” “界面 短路框设置的标准图 蓝点框为短路框，两边选 取在 最后一个引脚的中间

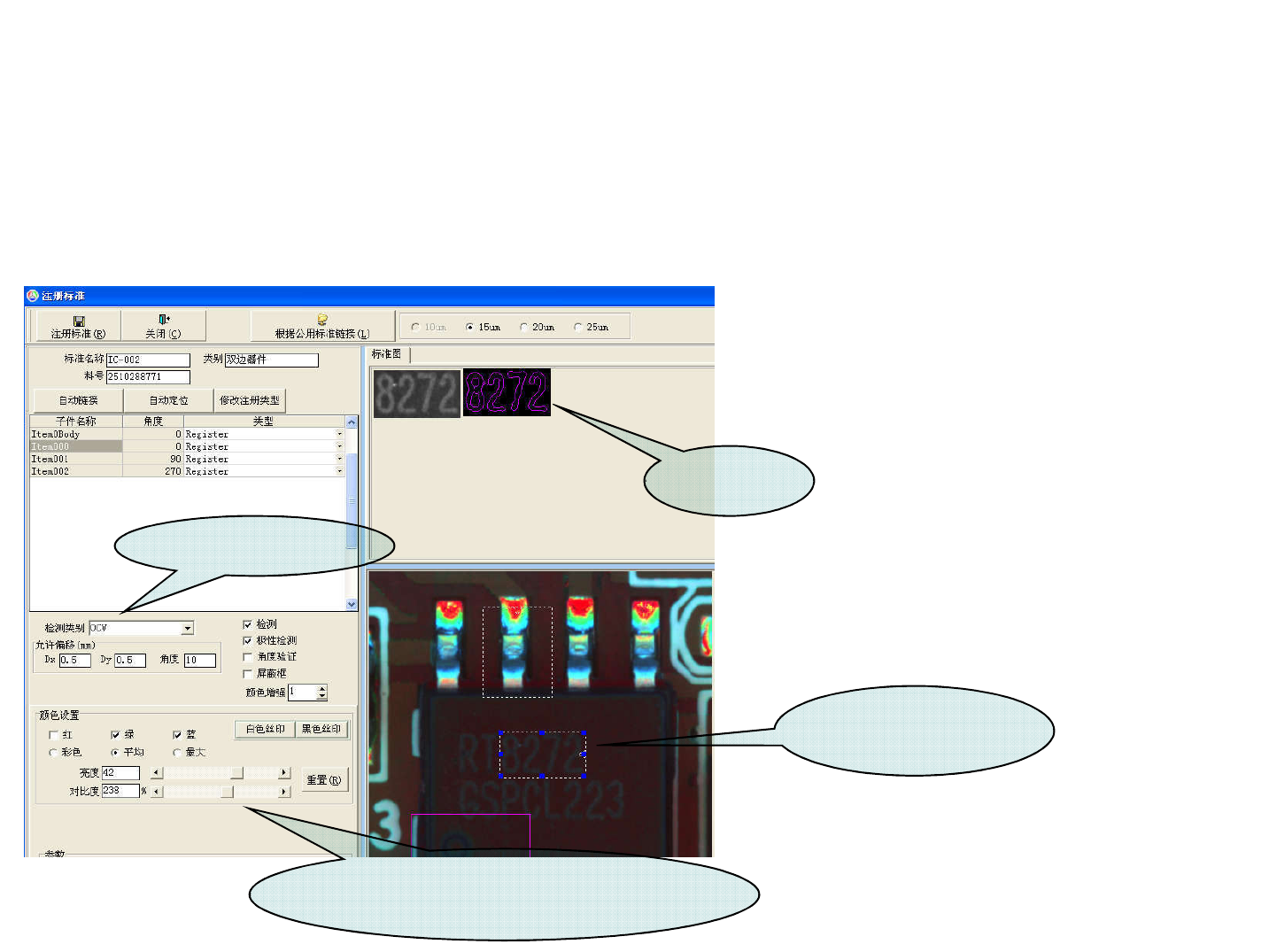

如下选中是丝印测试项目，默认检测类别为“OCV”，
“
检
测”，
“
极性检测
“
，对于IC丝印检测类别默认的“OCV”，
要改为Silk。然后进行灯光的调试，使丝印图片清晰
丝印的标准图
默认“OCV”,要改为
Silk
丝印常用的调试界面：白色丝印和黑色丝
印的选择，亮度和对比度的加强
蓝点框为丝印框，一般
选择IC的规格
丝印的标准图

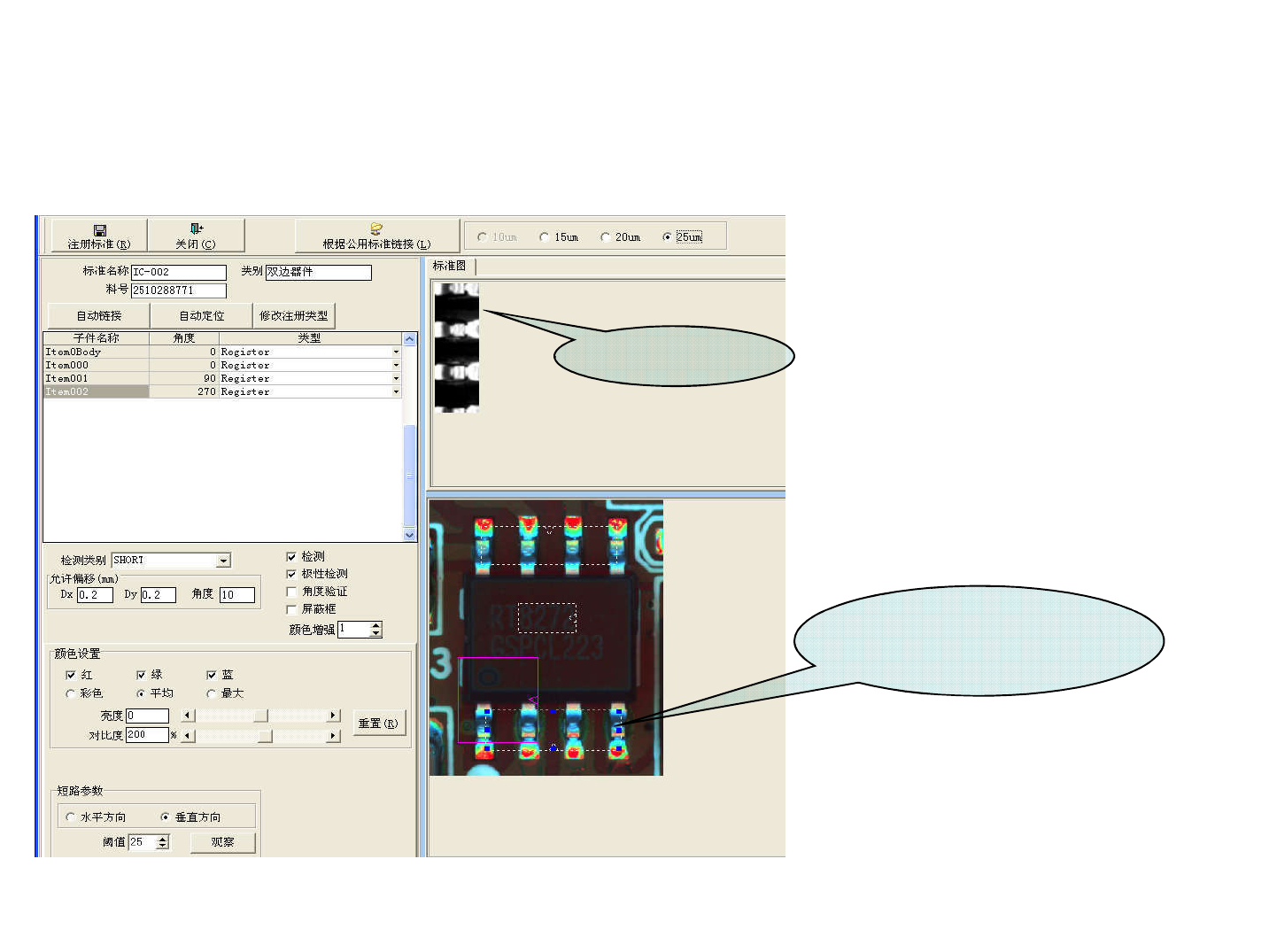

如下选中是短路测试项目，默认检测类别为“SHORT”，
默
认“
检测”，
“
极性检测
“
，首先选择短路框的合适位置，
如下设置。然后点击“观察”。进入“短路检测” “界面
短路框设置的标准图
蓝点框为短路框，两边选取在
最后一个引脚的中间
如下是“短路检测” 界面， “差异阀
值”，
“
投影阀值”参数可以微调。
一般情况默认，
理想的判别结果图
”差异阀值“，”投影阀值“一
般情况默认，也可以微调，
