如下是“限量学习 + 错误暂停”学 习模式的 设置。因为第一次选择“全部自动定位 ”， 这次学习不需要自动定位，选择“不自动定 位”。这种学习模式 是一个个零件单独 调试，所有如果调试的元件比较多，可以换板子 ，用上一种学习 模式多学几次 。 3 +

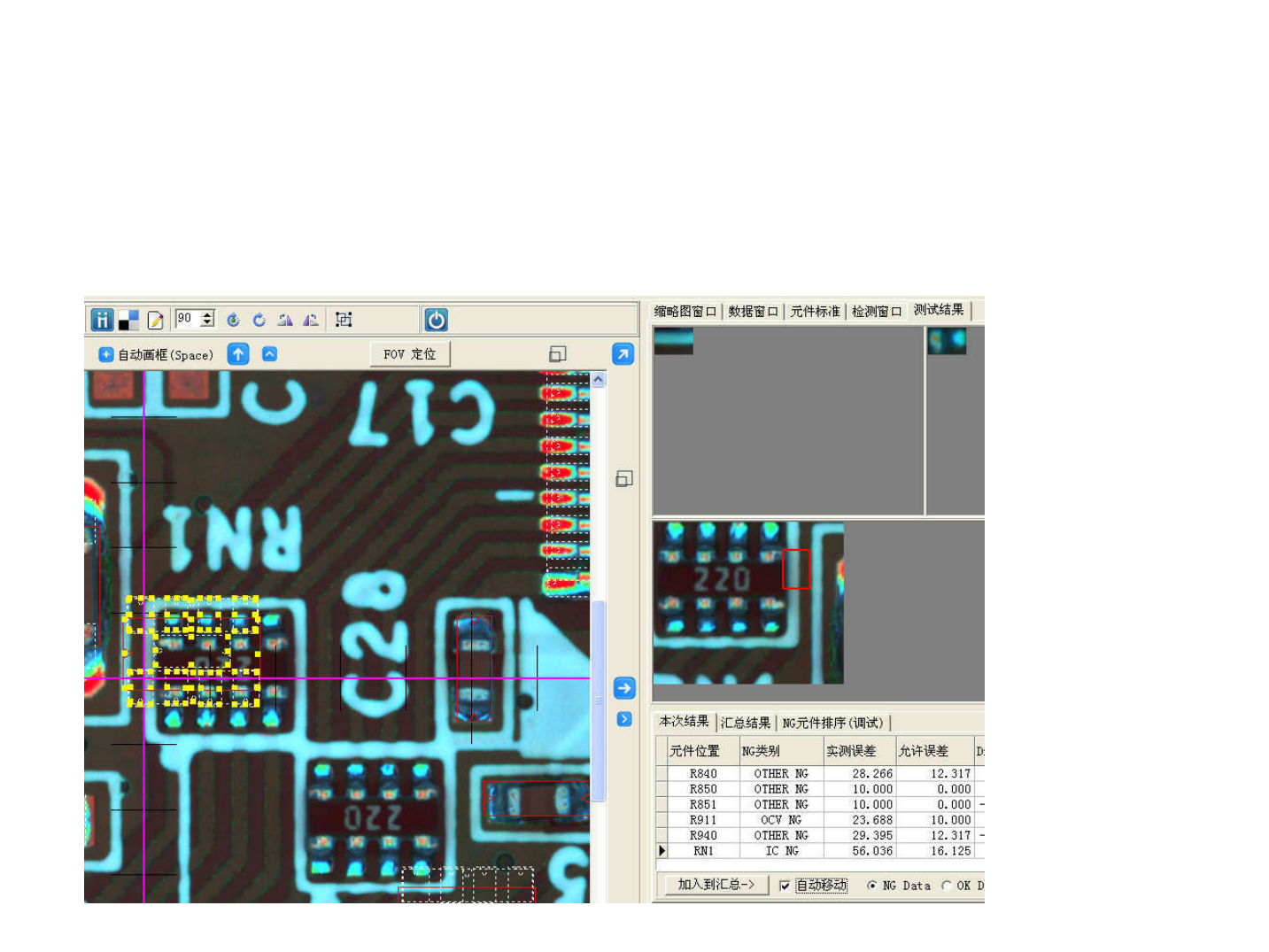

如下RN1位置，测试窗口与零件偏移，点击“FOV定位”进行定位。
如果偏离零件比较远，先手动移动，再点击“FOV定位”定位。

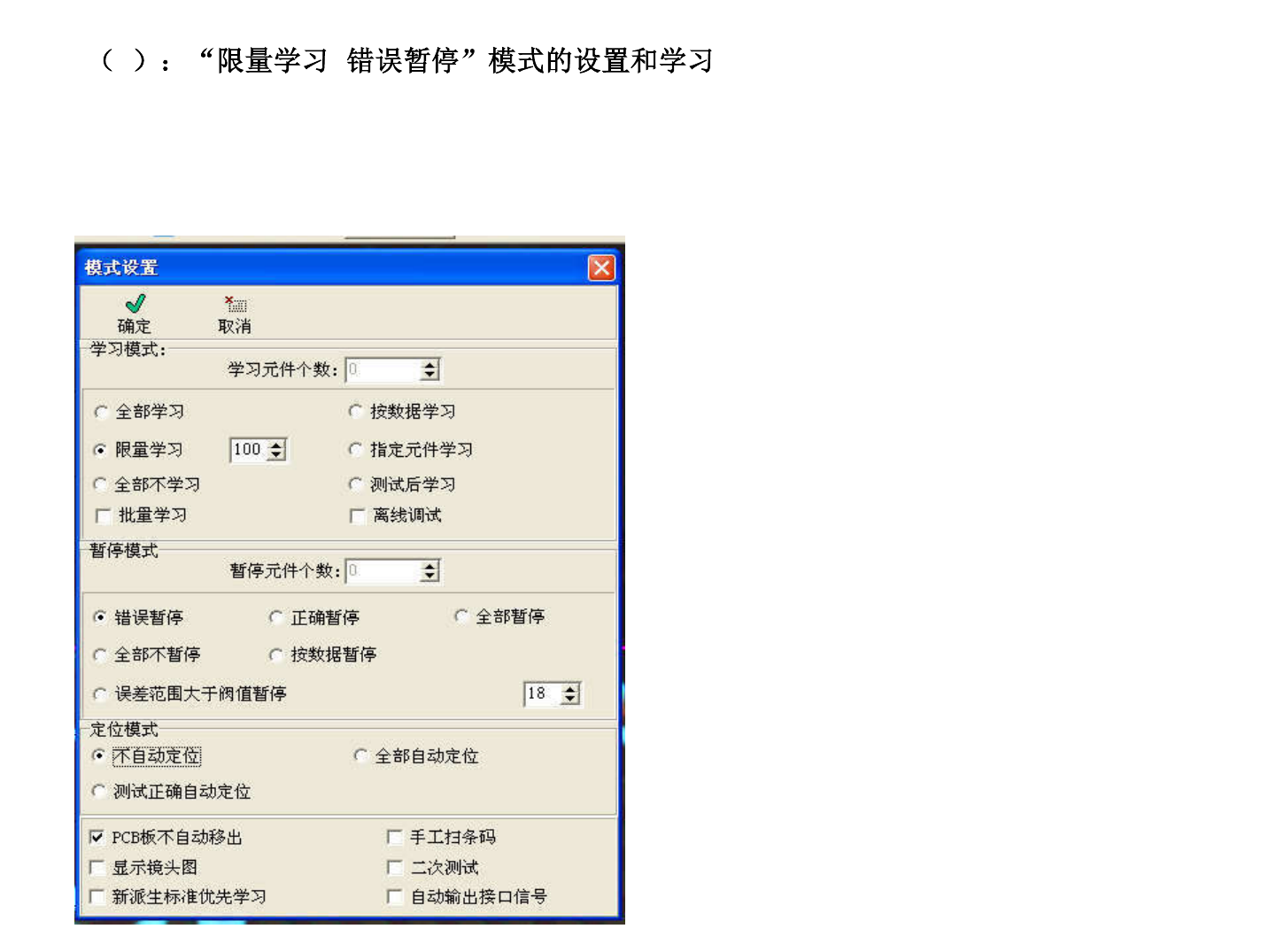

如下是“限量学习+错误暂停”学习模式的设置。因为第一次选择“全部自动定位”，
这次学习不需要自动定位，选择“不自动定位”。这种学习模式是一个个零件单独
调试，所有如果调试的元件比较多，可以换板子，用上一种学习模式多学几次。
3 +
“限量学习+错误暂停”的学习界面如下，左边是测试
结果，右边是注册的标准图。对比是Ok，点击学习。
把当前标准去掉，
换一个新的标准
测试的过程，可以进
行学习模式的更换
对当前的测试图
片不学习
新增一
个标准
对上一次的
学习撤销
片不学习
调节误差倍数
和误差范围
元件所允许偏
移长度和角度
显示派生
的数量
