对链接的料进行角度检查。点击选中料号如下图， 再点击“到CAD 元件位置”， 相机镜头自动移到料号所对应的零件的位置 ，显示如下。 所测试的窗口与零件 反了90度，点击“元件旋转90 度”。这个料号的所有的零 件都会旋转90度。 如 果反了180度，就点击两次。如果要单个零件旋转 90 度，就用快捷键A lt+A.
导入CAD之后，按快捷键“Alt+Q”进入如下界面，红色的是在导
CAD的时候，在链接标准打勾后，自动链接的标准。黑色是还没
编辑，后面需要注册。对自动链接的我们需要一个个检查一下。
共62种料，60个已经注册，
这些数字为零件的料号

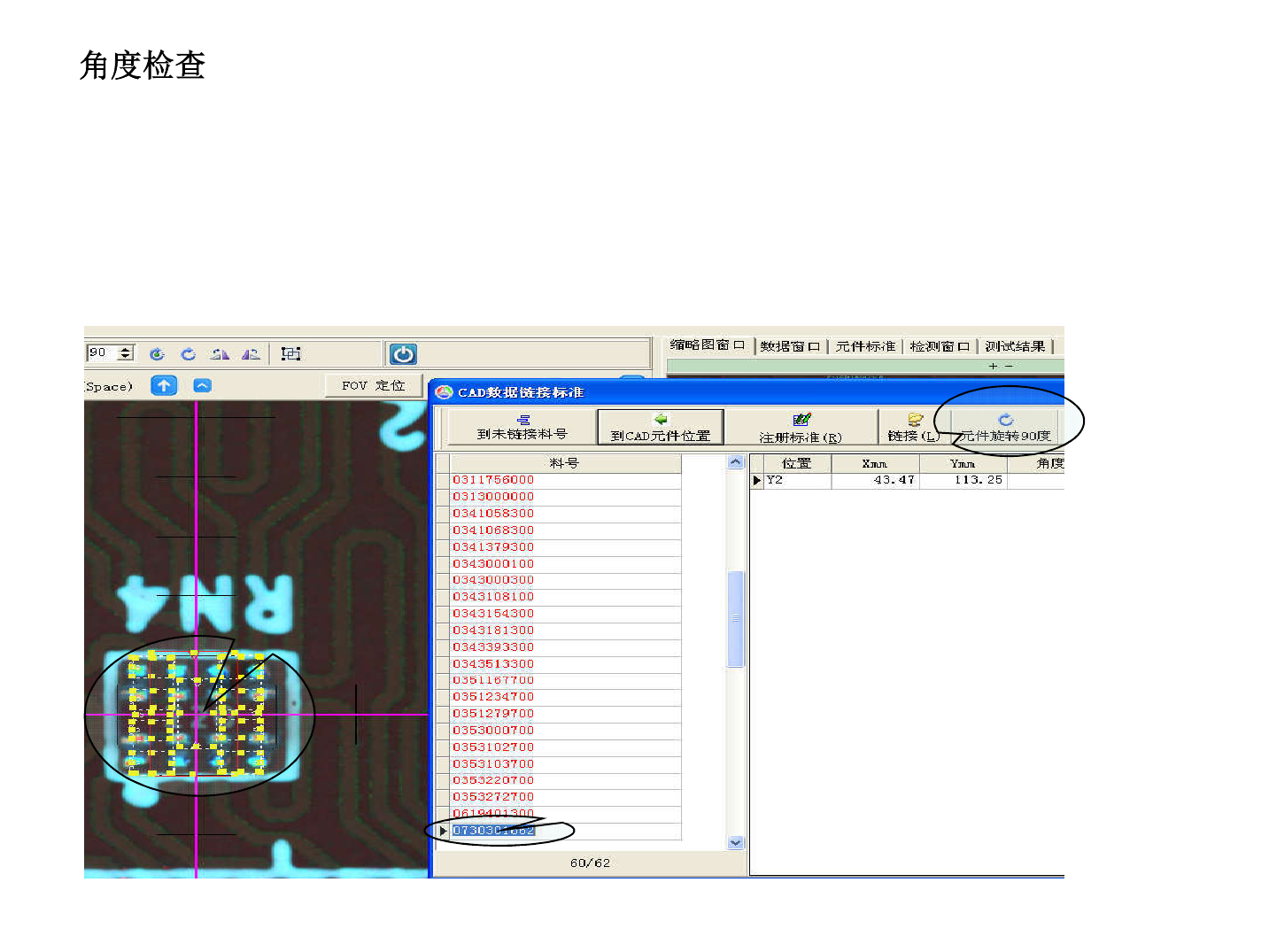

对链接的料进行角度检查。点击选中料号如下图，再点击“到CAD元件位置”，
相机镜头自动移到料号所对应的零件的位置，显示如下。所测试的窗口与零件
反了90度，点击“元件旋转90度”。这个料号的所有的零件都会旋转90度。如
果反了180度，就点击两次。如果要单个零件旋转90度，就用快捷键Alt+A.
②
③
④
⑦
①
①

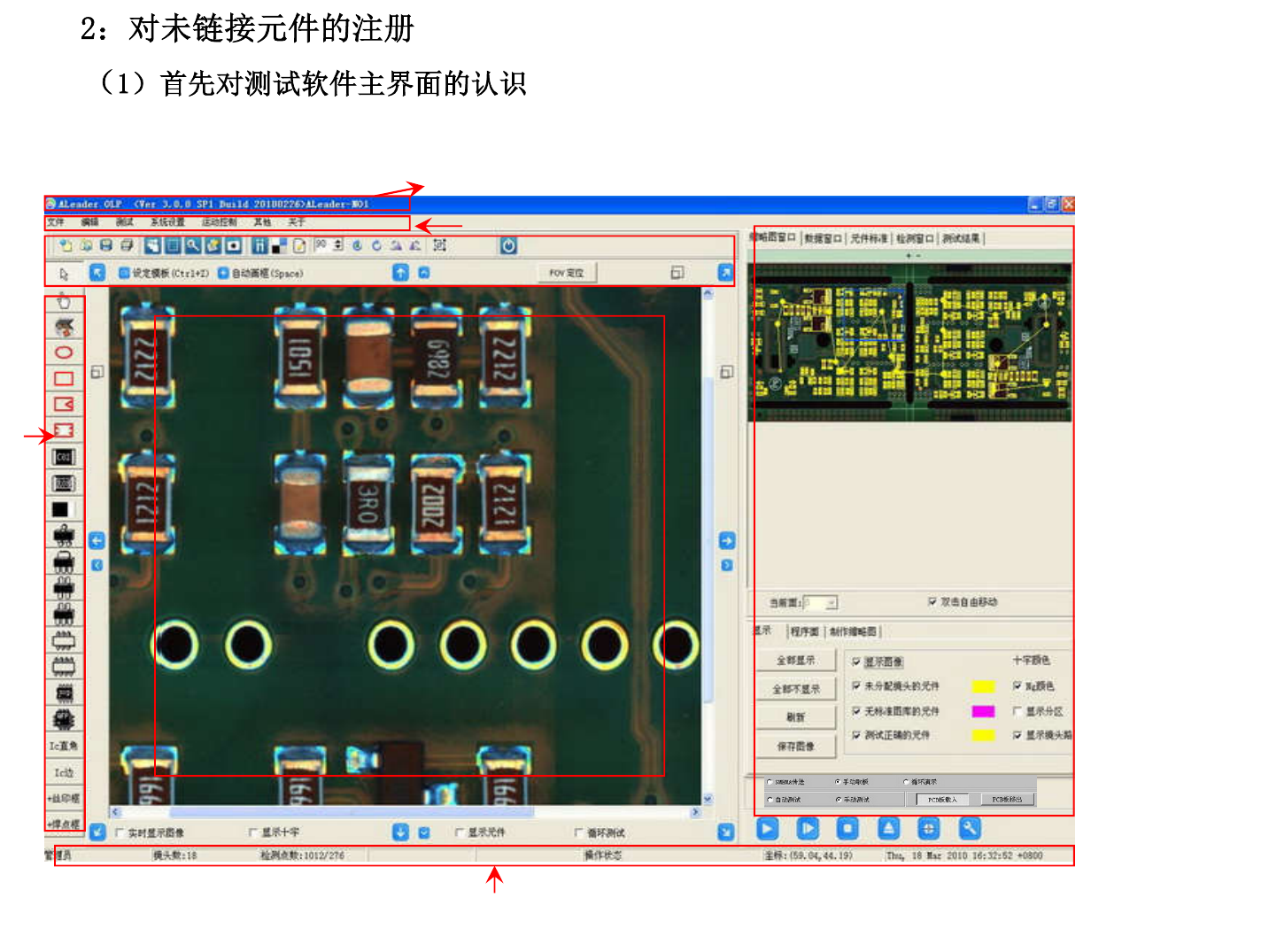

测试软件界面安排其实是比较规律，而且很合理。主要分为：标题栏、菜单栏、工具栏、
模块注册工具条、程序编辑区、状态栏、任务窗体七个区域，显示的效果图如下：
⑥
⑤
⑦
①
