神州视觉ALD编程详细版培训教材.pdf - 第29页
对0402电阻和电 容的注册，用单框注册，而原始的窗口默 认的是单框，注册 时，把测试窗口移到零件的中心，按右 键选择“注册标准 ”即可以进行注册 0402
删掉我们编辑的零件后，CAD自动链接编辑的零件，
如下R72,保留。然后点击“FOV定位”进行定位，如
果离元件比较远，可以手动移一下再“FOV定位”。
在这个界面上选中
注册零件，是对这
个料号所有零件进
行注册，如果把这
个界面关掉，对零
件的注册，只对单
个零件进行注册
对0402电阻和电容的注册，用单框注册，而原始的窗口默认的是单框，注册
时，把测试窗口移到零件的中心，按右键选择“注册标准”即可以进行注册
0402
(2) IC

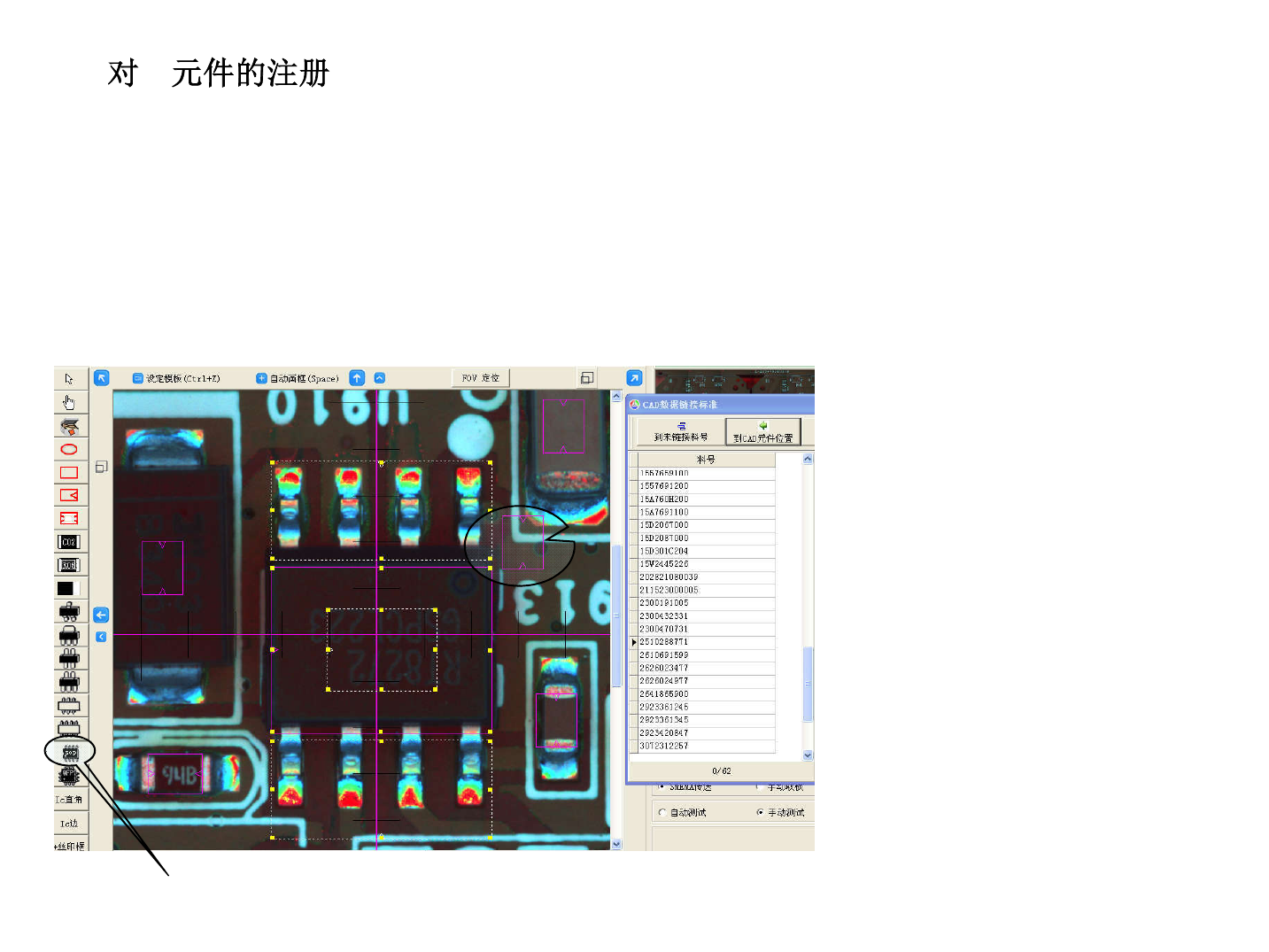

注册SOP时，先把注册窗口移到SOP旁边，再选中带丝印
SOP注册模块，然后在零件上画出SOP注册模型。
SOP注册模块
