X,Y坐标要求公制，一般CAD 是英制的，要点击“密耳 à 毫米”转换公式数字就会自动变化。然后在点击“ 下一 步”如果X,Y 坐标是公制的，就直接点击“下一步”

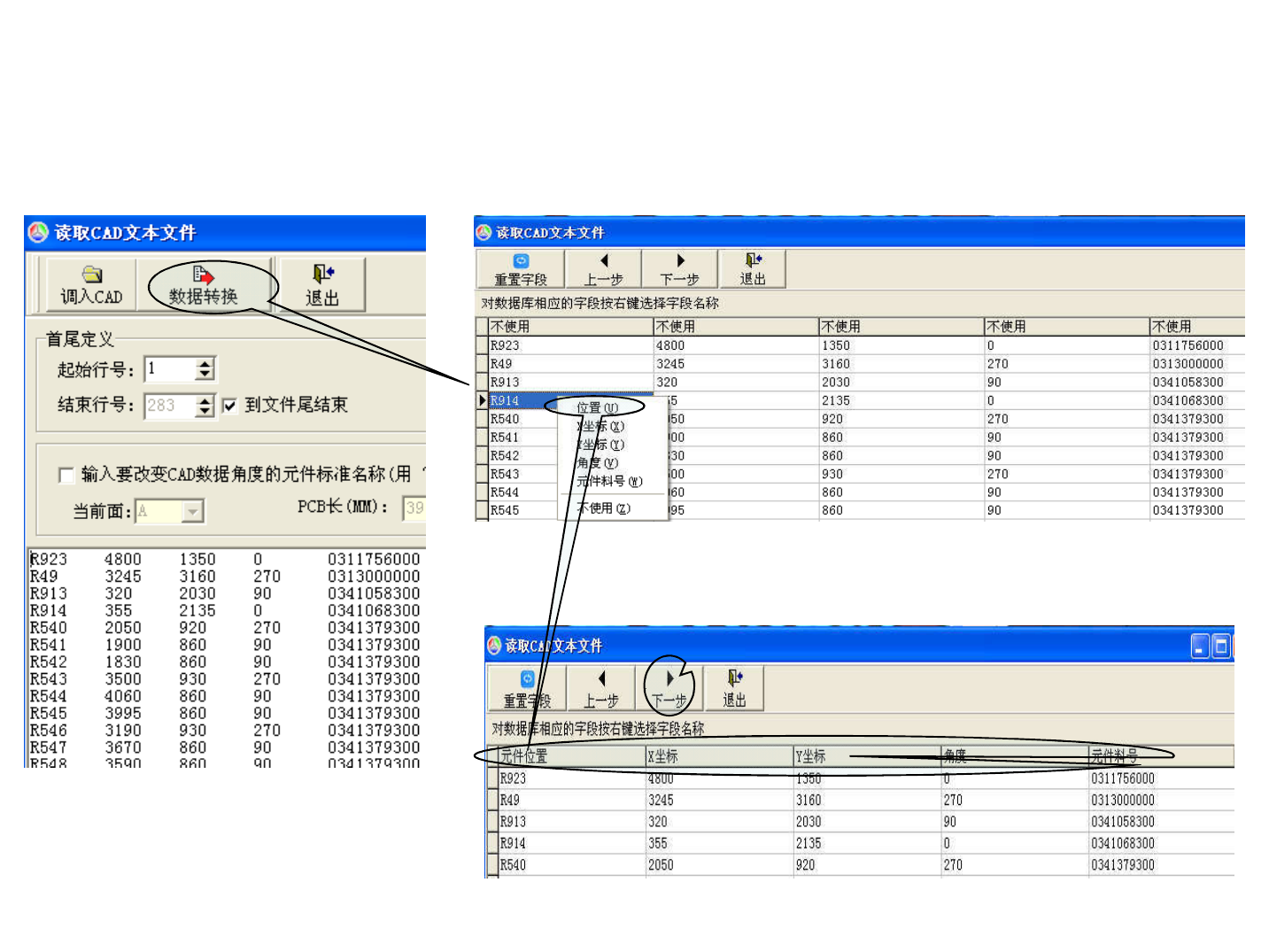

如下点击“数据转换”，然后进行设置，在每一列右击，进行合适的选择。元件
位置，X坐标，Y坐标，角度，元件料号就会显示出来。如下设置。再点击下一步
X,Y坐标要求公制，一般CAD是英制的，要点击“密耳à
毫米”转换公式数字就会自动变化。然后在点击“下一
步”如果X,Y坐标是公制的，就直接点击“下一步”
完成上面步骤，CAD窗口就显示出来，如下红色窗口，也是检测窗口，后面需要编
辑，大致上要与零件重在一起，如果没有就用最下面的六个选项进行调试，直到
合适。如果要链接公用标准，下面选项要打勾。最后点击“完成”后，在点击Yes
以窗口为中心，左右翻转
以窗口为中心，上下翻转
如果没有出现
上面红色窗口，
点击一下
