Chapter 1
유지보수 조건
SM411F Maintenance Handbook
9
Chapter 1
Advanced Flexible Component Placer
SM321
1
2
3
키 누르기
Front X Frame이 원하는 위치로
이동할 때까지 ‘▼’ 키 계속 누름
SM321
1
2
3
JOG 선택
SM321
1
2
3
G1 선택
SM321
1
2
3
XY 선택
UF20TBH
NOISE FILTER
RATING: 450V20A
F.R
R.L
AIR PRESSURE
SAFEGUARD
OVERRIDE
MAIN SWITCH
SAFEGUARD
OVERRIDE
MAIN SWITCH
STOP
RESET
SELECT
FEEDER
CHANGE
START
READY
Front X Frame
Rear X Frame
유지보수 조건
본 Part에서는 장비를 유지보수하기 위한 작업환경, 작업도구 등에 대하여 알아봅니다.

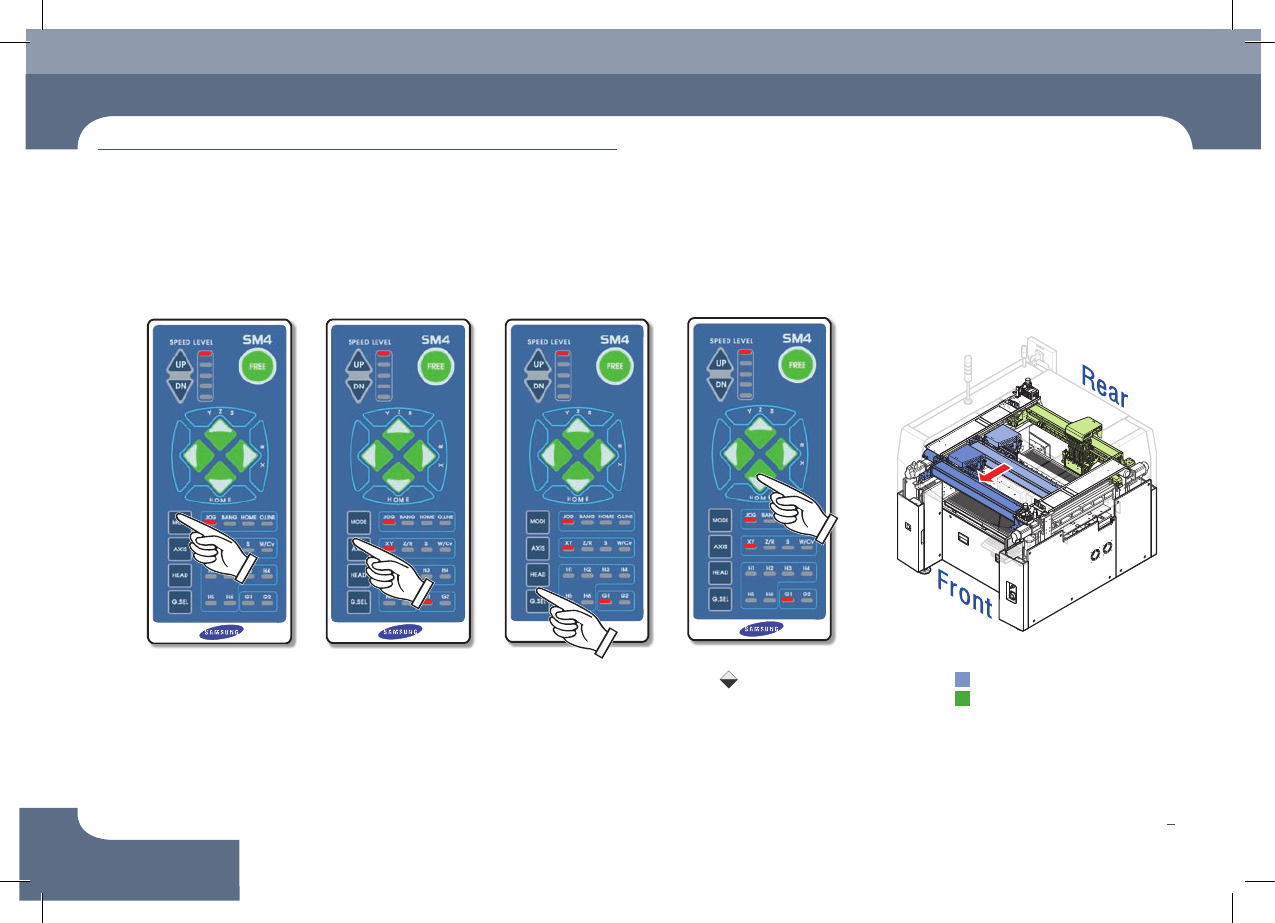

1. MODE 선택하기 2. AXIS 선택하기 3. G.SEL 선택하기 4. 조작키 누르기 Front X Frame 전면 이동
4. Front X Frame의 전면이동
SM411F Maintenance Handbook
10
Chapter 1
Advanced Flexible Component Placer
UF20TBH
NOISE FILTER
RATING: 450V20A
F.R
R.L
AIR PRESSURE
SAFEGUARD
OVERRIDE
MAIN SWITCH
SAFEGUARD
OVERRIDE
MAIN SWITCH
STOP
RESET
SELECT
FEEDER
CHANGE
START
READY
SM321
1
2
3
SM321
1
2
3
SM321
1
2
3
SM321
1
2
3
유지보수 조건
본 Part에서는 장비를 유지보수하기 위한 작업환경, 작업도구 등에 대하여 알아봅니다.
키 누르기
Front X Frame이 원하는 위치로
이동할 때까지 ‘▲’ 키 계속 누름
JOG 선택 G1 선택XY 선택
Front X Frame
Rear X Frame
1. MODE 선택하기 2. AXIS 선택하기 3. G.SEL 선택하기 4. 조작키 누르기 Front X Frame 후면 이동
5. Front X Frame의 후면이동
Chapter 1
유지보수 조건
SM411F Maintenance Handbook
11
Chapter 1
Advanced Flexible Component Placer
SM321
1
2
3
SM321
1
2
3
SM321
1
2
3
SM321
1
2
3
UF20TBH
NOISE FILTER
RATING: 450V20A
F.R
R.L
AIR PRESSURE
SAFEGUARD
OVERRIDE
MAIN SWITCH
SAFEGUARD
OVERRIDE
MAIN SWITCH
STOP
RESET
SELECT
FEEDER
CHANGE
START
READY
유지보수 조건
본 Part에서는 장비를 유지보수하기 위한 작업환경, 작업도구 등에 대하여 알아봅니다.
키 누르기
Rear X Frame이 원하는 위치로
이동할 때까지 ‘▼’ 키 계속 누름
JOG 선택 G1 선택XY 선택
Front X Frame
Rear X Frame
1. MODE 선택하기 2. AXIS 선택하기 3. G.SEL 선택하기 4. 조작키 누르기 Rear X Frame 전면 이동
6. Rear X Frame 전면이동
