SM411F Maintenance Handbook 24 Chap ter 3 Adva nced Fl exible Compon ent P lacer 일 일 점 검 추천세정액, 에 어건, 노즐용 윤활유, 분사용 스트로, 내경 관통용 핀, 공기 분사기, 세척액 노즐의 막힘 및 깨짐으로 인 한 PCB 불량을 방지 1. “Fr ont X Fr mae의 전면이동 (P age 9 )”과 “R ear X F…
Chapter 2
유지보수 점검항목
SM411F Maintenance Handbook
23
Chapter 2
Advanced Flexible Component Placer
유지보수 점검 항목

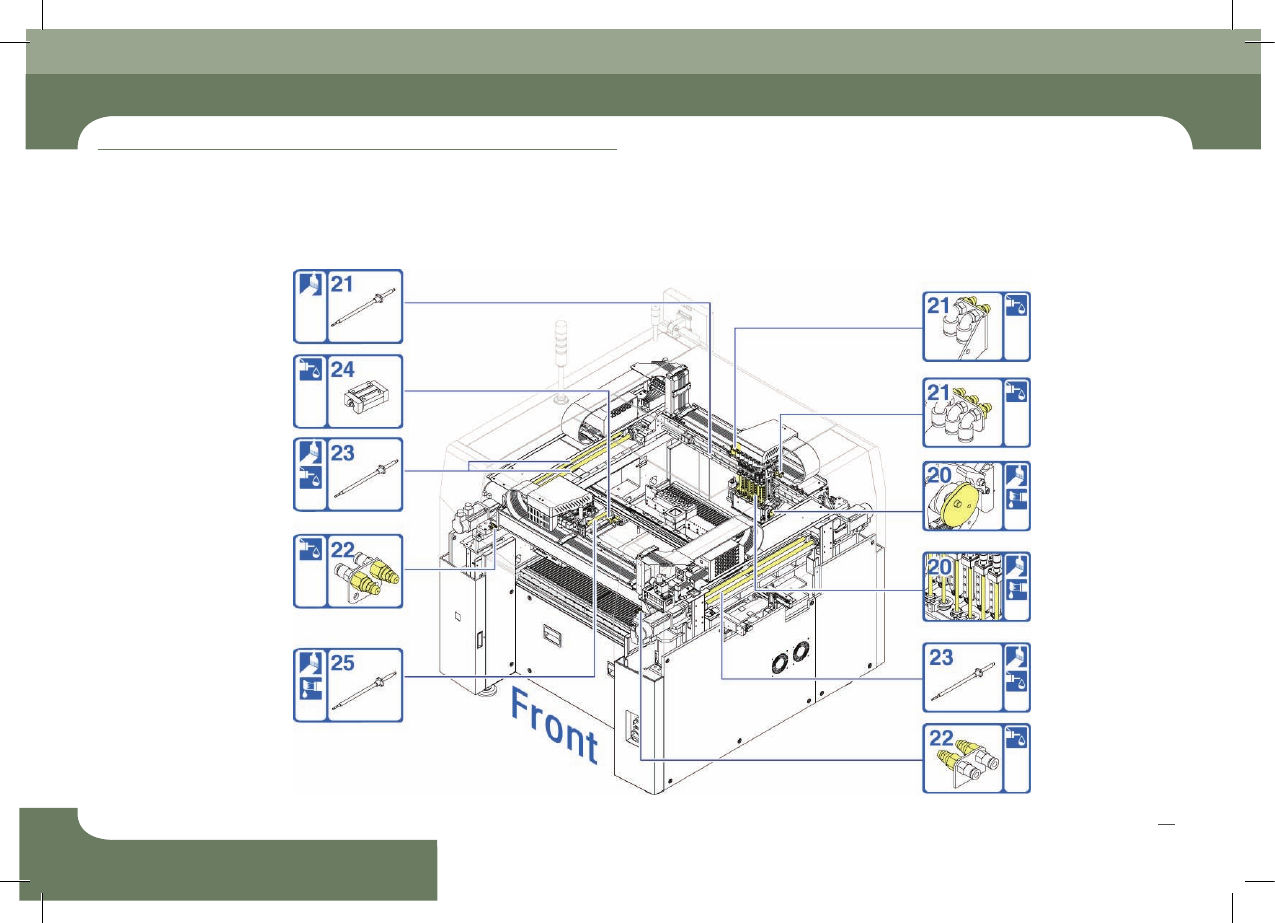

4. 월간 점검 항목 (2/2)
SM411F Maintenance Handbook
24
Chapter 3
Advanced Flexible Component Placer

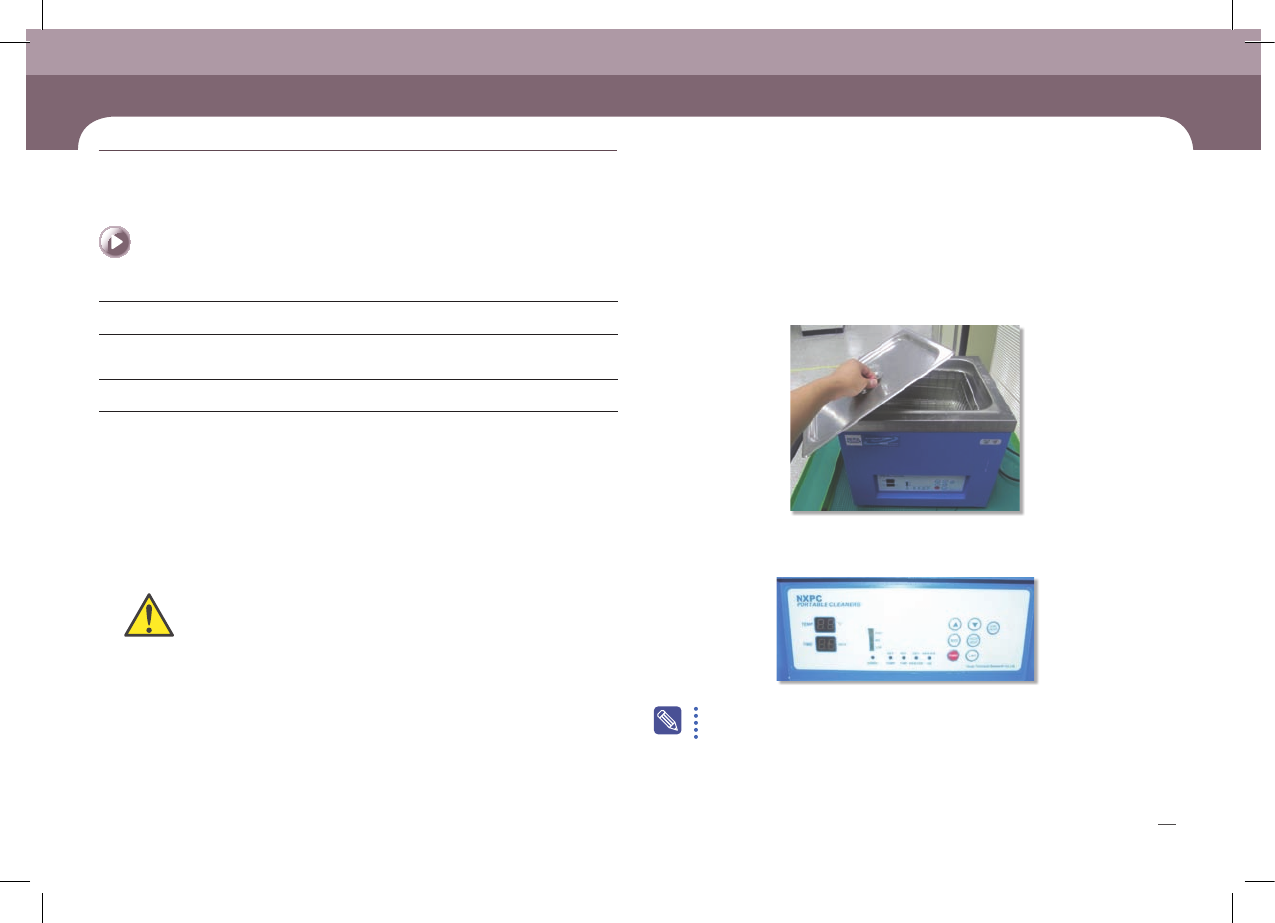

일일 점검
추천세정액, 에어건, 노즐용 윤활유, 분사용 스트로, 내경 관통용 핀, 공기 분사기, 세척액
노즐의 막힘 및 깨짐으로 인한 PCB 불량을 방지
1. “Front X Frmae의 전면이동 (Page 9)”과 “Rear X Frame의 후면이동
(Page 12)”을 참조하여 각각의 X Frame을 양쪽 끝으로 이동
4. 초음파 세척기의 커버 오픈
5. 초음파 세척기의 시간 설정 (보통의 경우 3~5분간 세척)
2. OP패널의 ‘EMG’ 버튼을 눌러서 작업을 정지 후 ‘STOP’, ‘RESET’ 버튼을
차례대로 누르기. 자세한 사항은 “비상정지 하기 (Page 8)”참조
3. Head Assembly(Gantry 1, Gantry2)와 ANC의 노즐을 수동으로 탈착
Nozzle 점검 및 청소
유지보수 도구
조치
반드시 ANC의 노즐을 수동으로 탈착하기 전에 노즐의 배치를 기억하고
탈착. 청소가 끝난 후에는 청소 및 주유전과 동일한 상태로 ANC에 노즐을
배치
경 고
초음파 세척기 종류와 Setting 방법은 사진과 다를 수 있음.
Chapter 3
일일 점검
SM411F Maintenance Handbook
25
Chapter 3
Advanced Flexible Component Placer

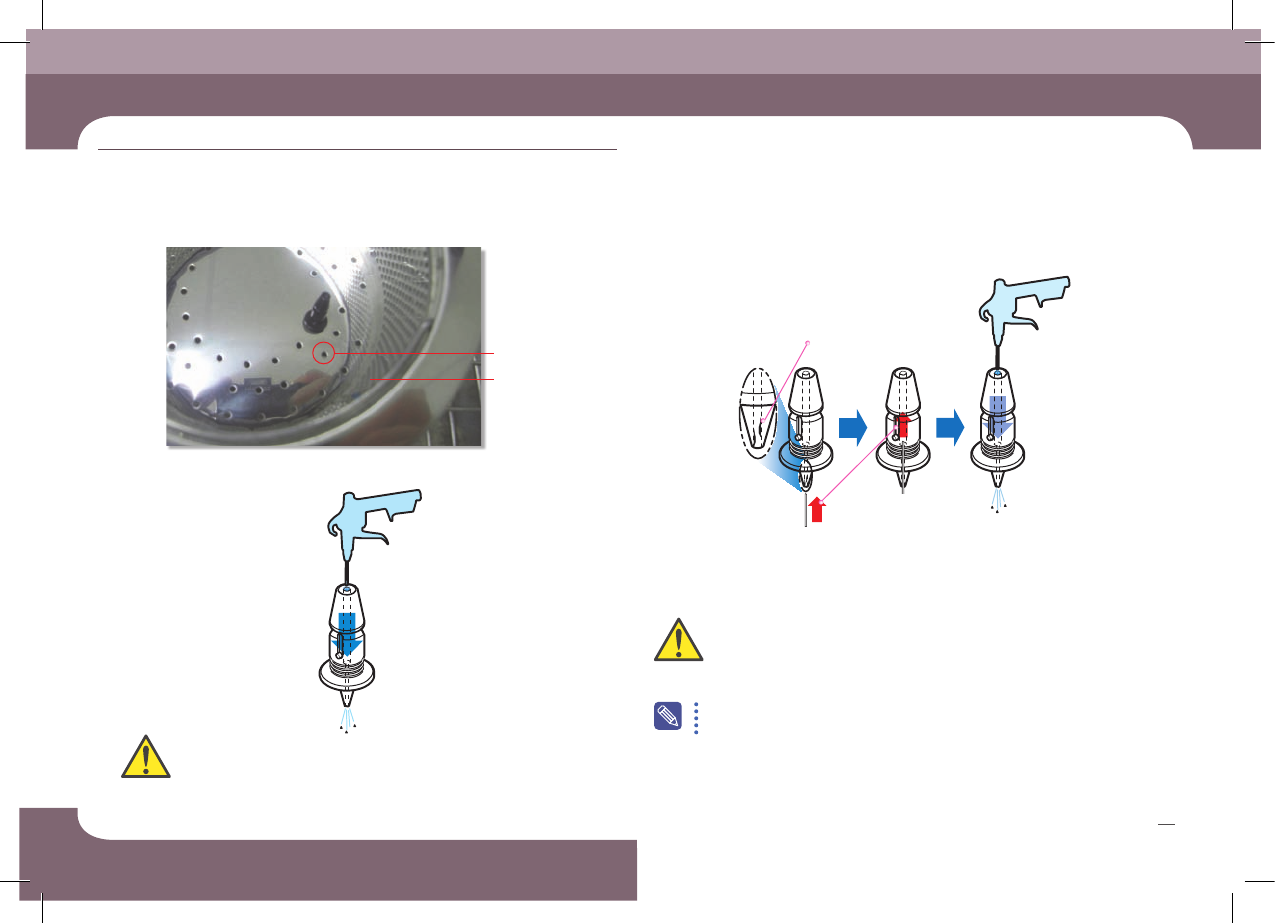

일일 점검
에어건
노즐 홀
공압 분사방향
노즐 투입구
노즐 망
잔존 이물질
(solder paste 등)
내경 관통용 핀
공압 분사 방향
에어건
핀 삽입 방향
- 이물질(solder paste 등)이 제거되지 않으면 1회 반복 청소
6. Nozzle을 Nozzle망에 장착
7. 초음파 세척기로 세척 후 에어건으로 노즐 홀에 공기를 분사
8. 노즐 내경에 이물질(solder paste 등)이 잔존할 경우 핀으로 내경을 관통하고,
에어건으로 노즐 홀을 통하여 청소
보호 안경을 착용하고 Air Gun을 사용하지 않을 경우 눈에 손상될 수 있음.
Air Gun사용시 보호 안경을 착용
주 의
세정액이 노즐에 남지 않도록 깨끗한 천으로 세정액을 닦아 줌
이물질이 계속적으로 잔존할 경우 당사 C/S회사(STS) 또는 현지 대리점
(Local agent)으로 문의하여 조절
주 의
초음파 세척기를 이용하여 Nozzle을 청소할 경우, 노즐에 대한 세척정도를
향상시킬 수 있습니다.
(일반적으로 3~5번 과정은 생략 가능합니다)
