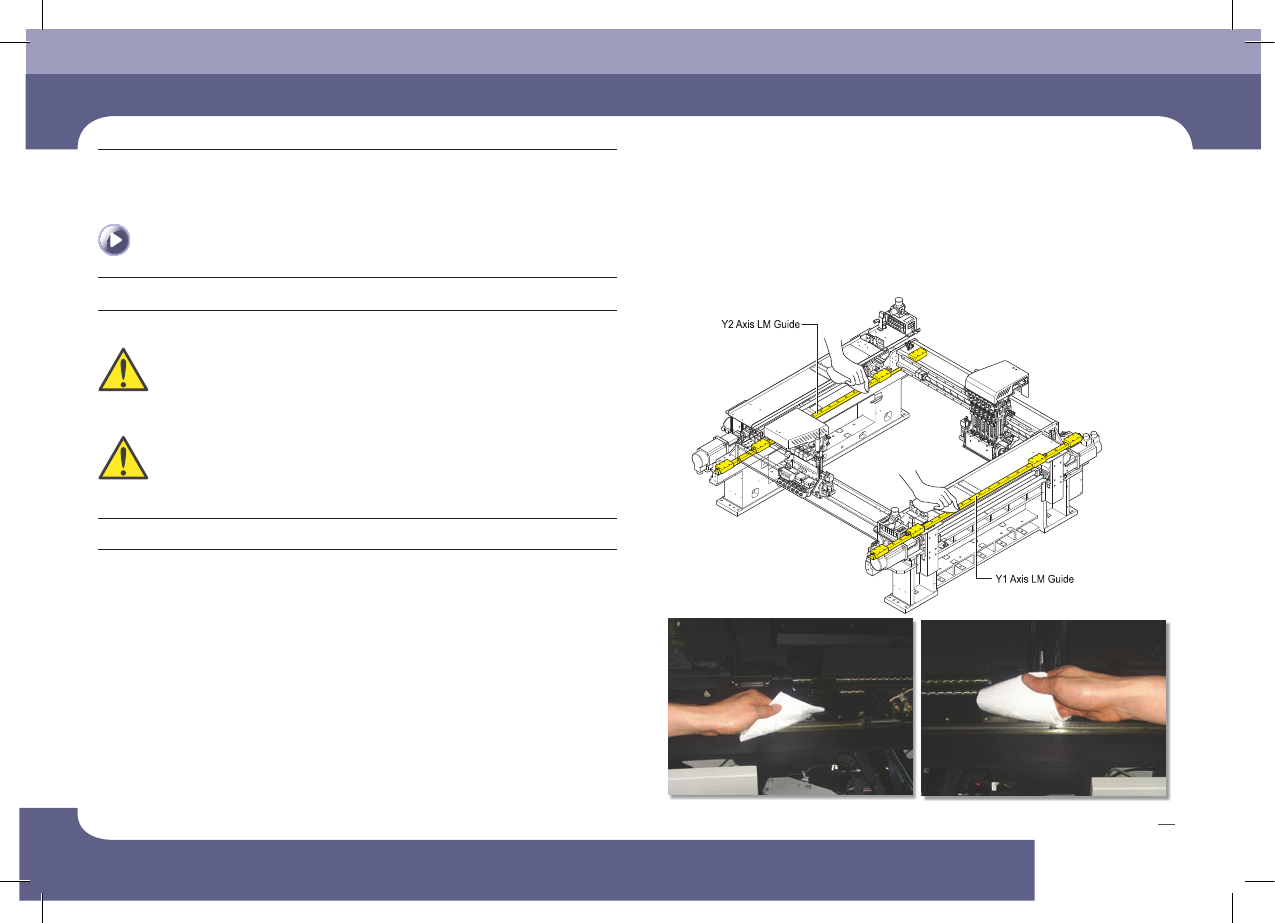

Y Frame LM Guide 청소 및 주유
유지보수 도구
조치
1. “Front X Frmae의 전면이동 (Page 9)”과 “Rear X Frame의 후면이동
(Page 12)”을 참조하여 각각의 X Frame을 양쪽 끝으로 이동
2. OP패널의 ‘EMG’ 버튼을 눌러서 작업을 정지 후 ‘STOP’, ‘RESET’ 버튼을
차례대로 누르기. 자세한 사항은 “비상정지 하기 (Page 8)”참조
3. 극세사 천을 이용하여 LM Guide Rail 청소
지정된 주유기로 지정된 그리스를 지정된 방법으로 주유하여야 함.
그 외의 방법으로 주유를 하지 않음
주 의
장비의 가동 환경이 가혹할 시 주유 상태를 자주 확인하여 주유하시기 바람
주 의
SM411F Maintenance Handbook
60
Chapter 5
Advanced Flexible Component Placer
F.R
R.L
A1
A4
A2
A3
B1
B4
B3
B2
A1 A2
B1 B2
A3 A4
B3 B4
월간 점검
4. Grease 주유기를 이용하여 Grease를 주유
Chapter 5
월간 점검
SM411F Maintenance Handbook
61
Chapter 5
Advanced Flexible Component Placer
F.R
R.L
B1
월간 점검
5. Front/Rear X Frame을 앞, 뒤로 3회 왕복 이동
6. “비상정지 해제하기(Page 14)”를 참조하여 비상정지 해제하여 작업을 재진행
