Chapter 4
주간 점검
SM411F Maintenance Handbook
45
Chapter 4
Advanced Flexible Component Placer

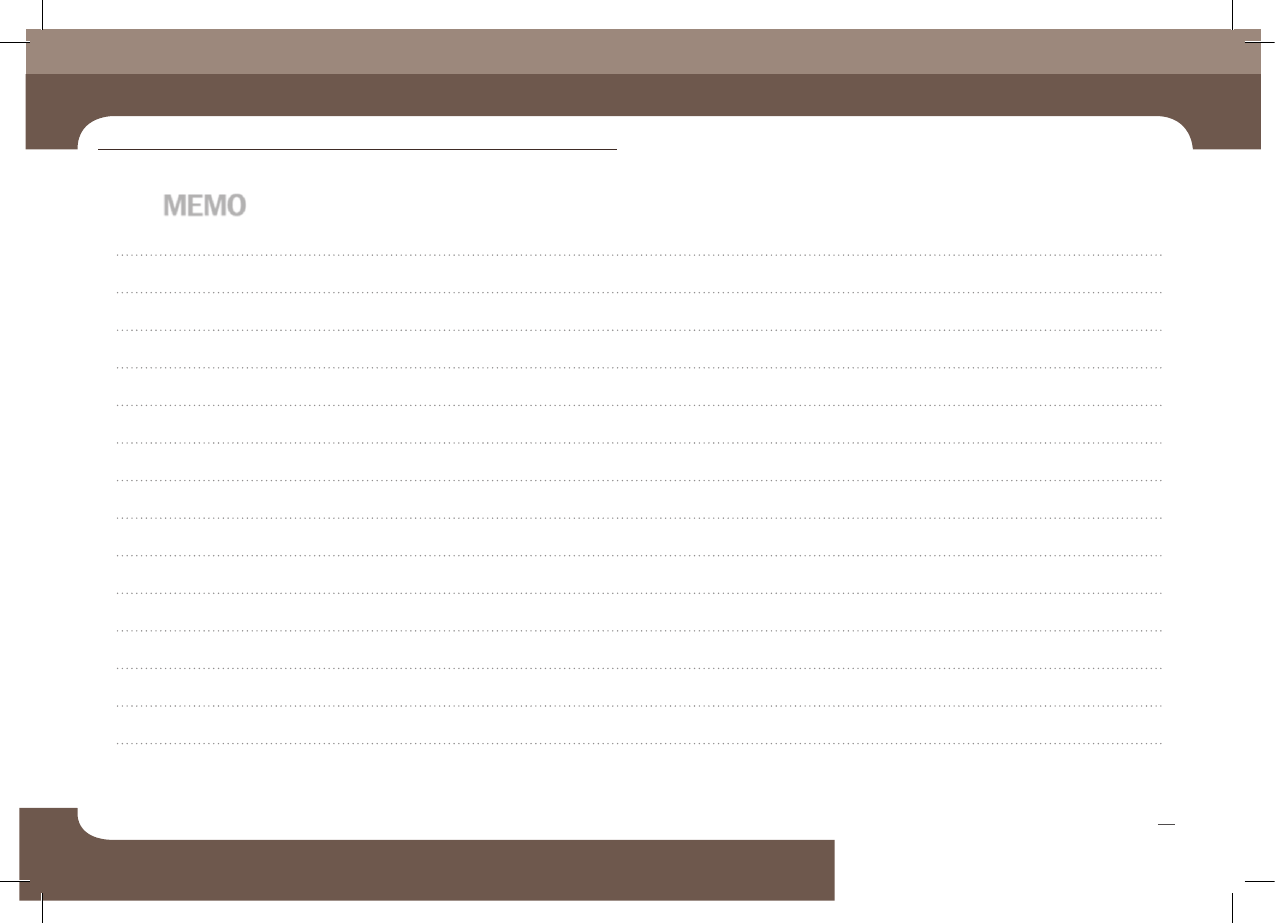

MEMO
SM411F Maintenance Handbook
46
Chapter 5
Advanced Flexible Component Placer
Nozzle
Nozzle 분리
Nozzle Holder Tube
월간 점검
Head Nozzle Holder Tube 점검 및 교환
조치
1. “Front X Frmae의 전면이동 (Page 9)”과 “Rear X Frame의 후면이동
(Page 12)”을 참조하여 각각의 X Frame을 양쪽 끝으로 이동
2. OP패널의 ‘EMG’ 버튼을 눌러서 작업을 정지 후 ‘STOP’, ‘RESET’ 버튼을
차례대로 누르기. 자세한 사항은 “비상정지 하기 (Page 8)”참조
3. 해당 Nozzle Holder Ass’y 아래 방향으로 누름 Nozzle Holder Tube를 육안으로
확인
4. Nozzle Holder Tube 손상시 먼저 Nozzle을 분리
Chapter 5
월간 점검
SM411F Maintenance Handbook
47
Chapter 5
Advanced Flexible Component Placer
손상된Nozzle
Holder Tube
월간 점검
6. 분해의 역순으로 조립
7. “비상정지 해제하기(Page 14)”를 참조하여 비상정지 해제하여 작업을 재진행
5. 손상된 Nozzle Holder Tube를 제거하고 교환
Nozzle Holder Tube 교환 시 공압을 차단하지 않을 경우 헤드의 기능에 영향을
줄 수 있음. Nozzle Holder Tube 교환 시 반드시 공압을 차단 후 교환
주 의
미숙련자의 경우 Nozzle Holder Tube 교환 작업이 어렵습니다.
(교환 작업 중 Nozzle Holder Tube 손상이 우려됩니다)
미숙련자는 당사 C/S회사(STS) 또는 현지 대리점(Local agent)으로 문의하여
조절하십시오.
경 고
