Chapter 3
일일 점검
SM411F Maintenance Handbook
37
Chapter 3
Advanced Flexible Component Placer
① 2mm L렌치를 사용하여 Screw 분리
② Cover Glass 분리
일일 점검
극세사 천, 세척액, 렌치
1. ‘Feeder Change’를 눌러서 Front/Rear X Frame 을 중간지점으로 이동
(자세한 사항은 ”Front/Rear X Frame 중간지점 이동 (Page 8)” 참조)
2. OP패널의 ‘EMG’ 버튼을 눌러서 작업을 정지 후 ‘STOP’, ‘RESET’ 버튼을
차례대로 누르기. 자세한 사항은 “비상정지 하기 (Page 8)”참조
3. Cover Glass 분리
4. 공기분사기를 사용하여 Lens 청소

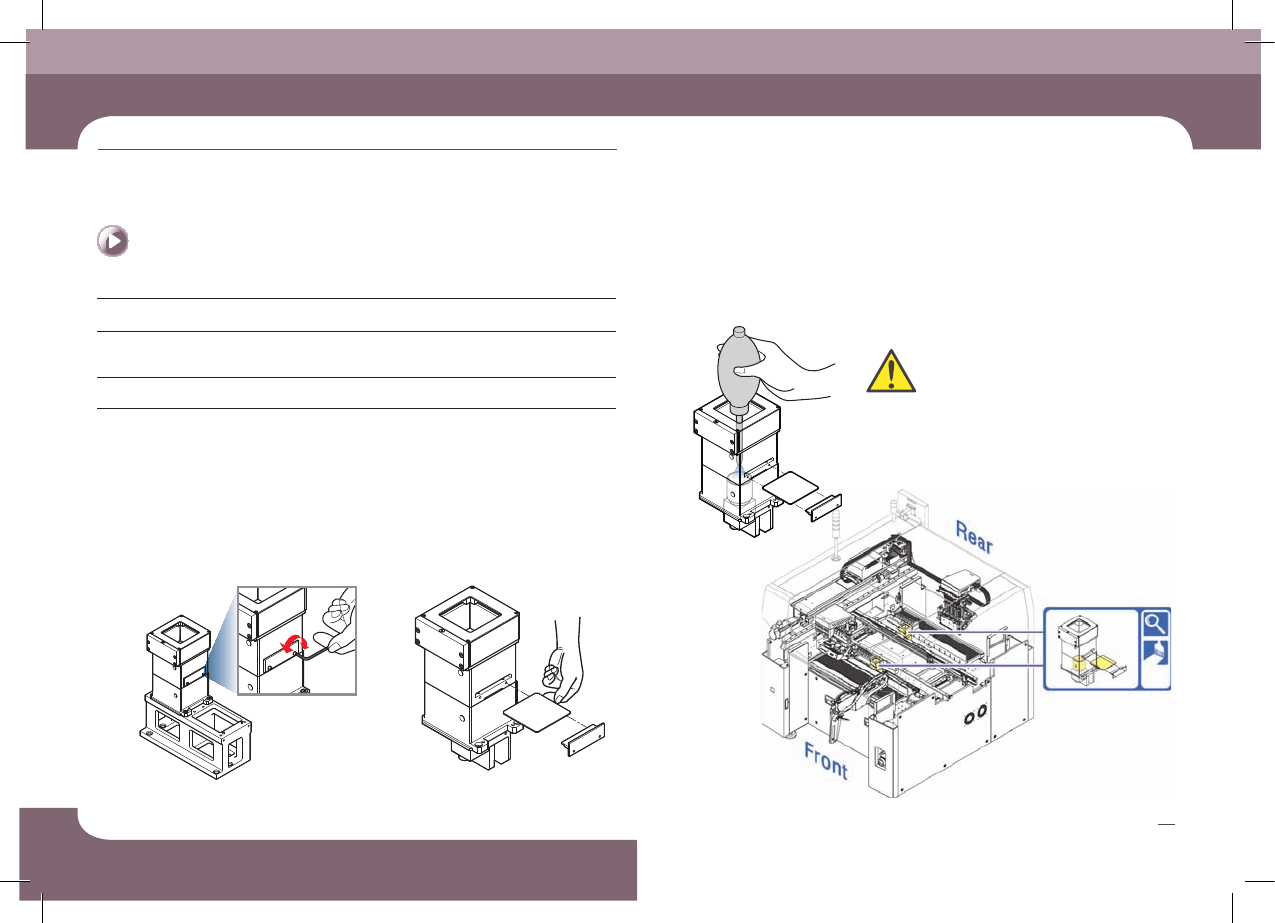

Fix Camera Lens 점검 및 청소
유지보수 도구
조치
Camera Lenss에 묻은 이물질을 제거함으로써 부품인식 오류를 방지할 수 있음
Cover Glass는 깨지기 쉬우므로 Cover
Glass를 청소할 때에는 주의하십시오.
주 의
SM411F Maintenance Handbook
38
Chapter 4
Advanced Flexible Component Placer
주간 점검
공기분사기, 알코올, 면봉, 렌치
1. “Front X Frmae의 전면이동 (Page 9)”과 “Rear X Frame의 후면이동
(Page 12)”을 참조하여 각각의 X Frame을 양쪽 끝으로 이동
2. OP패널의 ‘EMG’ 버튼을 눌러서 작업을 정지 후 ‘STOP’, ‘RESET’ 버튼을
차례대로 누르기. 자세한 사항은 “비상정지 하기 (Page 8)”참조
3. Camera Cover고정나사를 M3렌츠를 이용하여 풀어서 Camera Cover를
Head Ass’y로부터 분리
4. 공기분사기를 이용하여 카메라 렌즈의 먼지를 청소
5. 이물질이 완전히 제거되지 않았다면 면봉에 알코올을 소량 묻혀서 닦기
7. “비상정지 해제하기(Page 14)”를 참조하여 비상정지 해제하여 작업을 재진행
6. 분해의 역순으로 조립

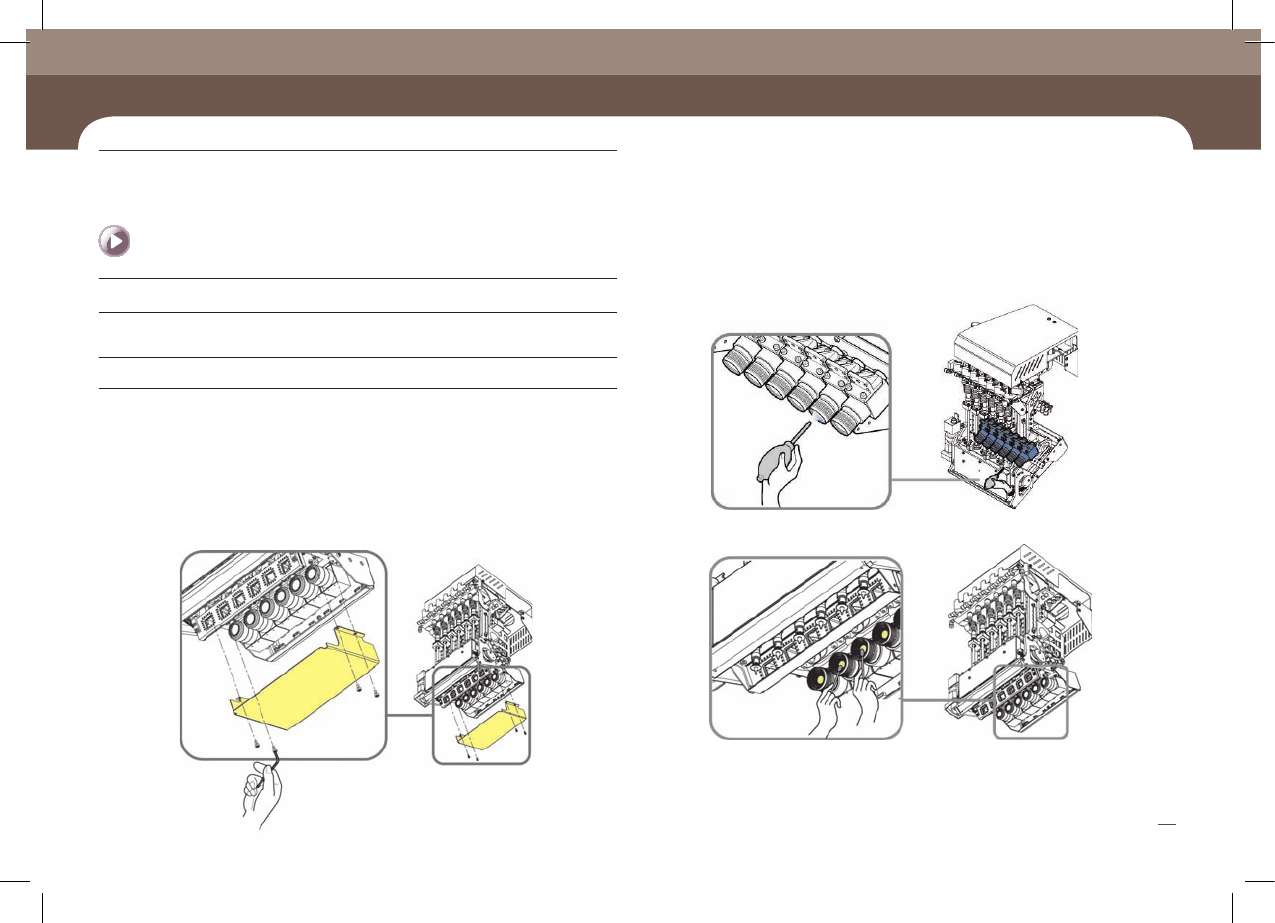

Head Fly Camera Lens 청소
유지보수 도구
조치
Chapter 4
주간 점검
SM411F Maintenance Handbook
39
Chapter 4
Advanced Flexible Component Placer
주간 점검
공기분사기, 알코올, 극세사 천
1. “Front X Frmae의 전면이동 (Page 9)”과 “Rear X Frame의 후면이동
(Page 12)”을 참조하여 각각의 X Frame을 양쪽 끝으로 이동
2. OP패널의 ‘EMG’ 버튼을 눌러서 작업을 정지 후 ‘STOP’, ‘RESET’ 버튼을
차례대로 누르기. 자세한 사항은 “비상정지 하기 (Page 8)”참조
3. 공기분사기를 이용하여 Mirror의 먼지를 청소
4. 이물질이 완전히 제거되지 않았다면 깨끗한 천에 알코올을 소량 묻혀서 닦기
5. “비상정지 해제하기(Page 14)”를 참조하여 비상정지 해제하여 작업을 재진행

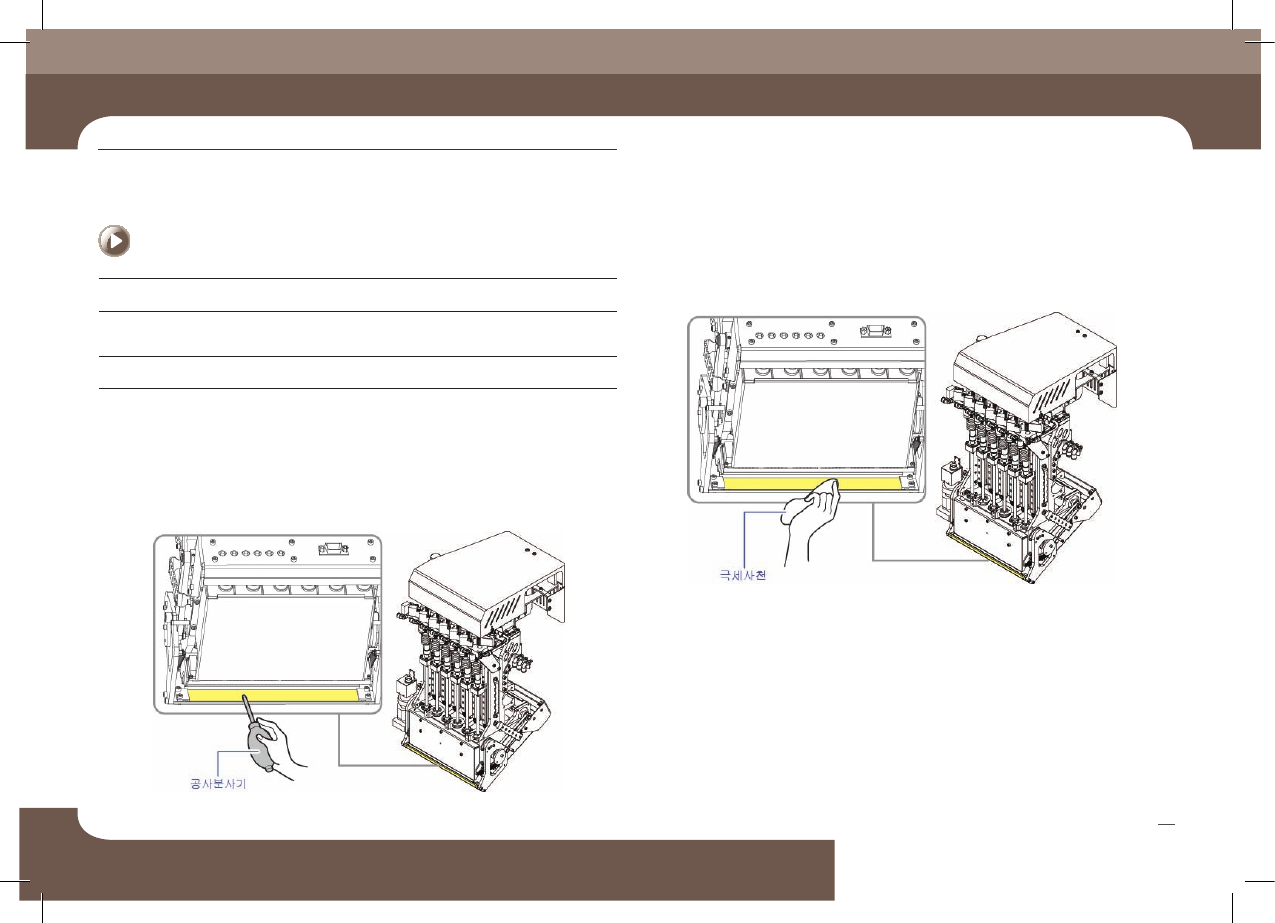

Head Mirror 청소
유지보수 도구
조치
