SM411F Maintenance Handbook
50
Chapter 5
Advanced Flexible Component Placer
PCB OUT
PCB IN
Input Sensor
Wait Sensor
Place Sensor
Quick Load Sensor
Output Sensor
E3S-LS3N
면봉으로 Sensor 창의 먼지나
이물질을 제거하거나,
깨끗한 천으로 Sensor 창의 먼지나
이물질을 제거합니다.
월간 점검
세척액, 천, 면봉

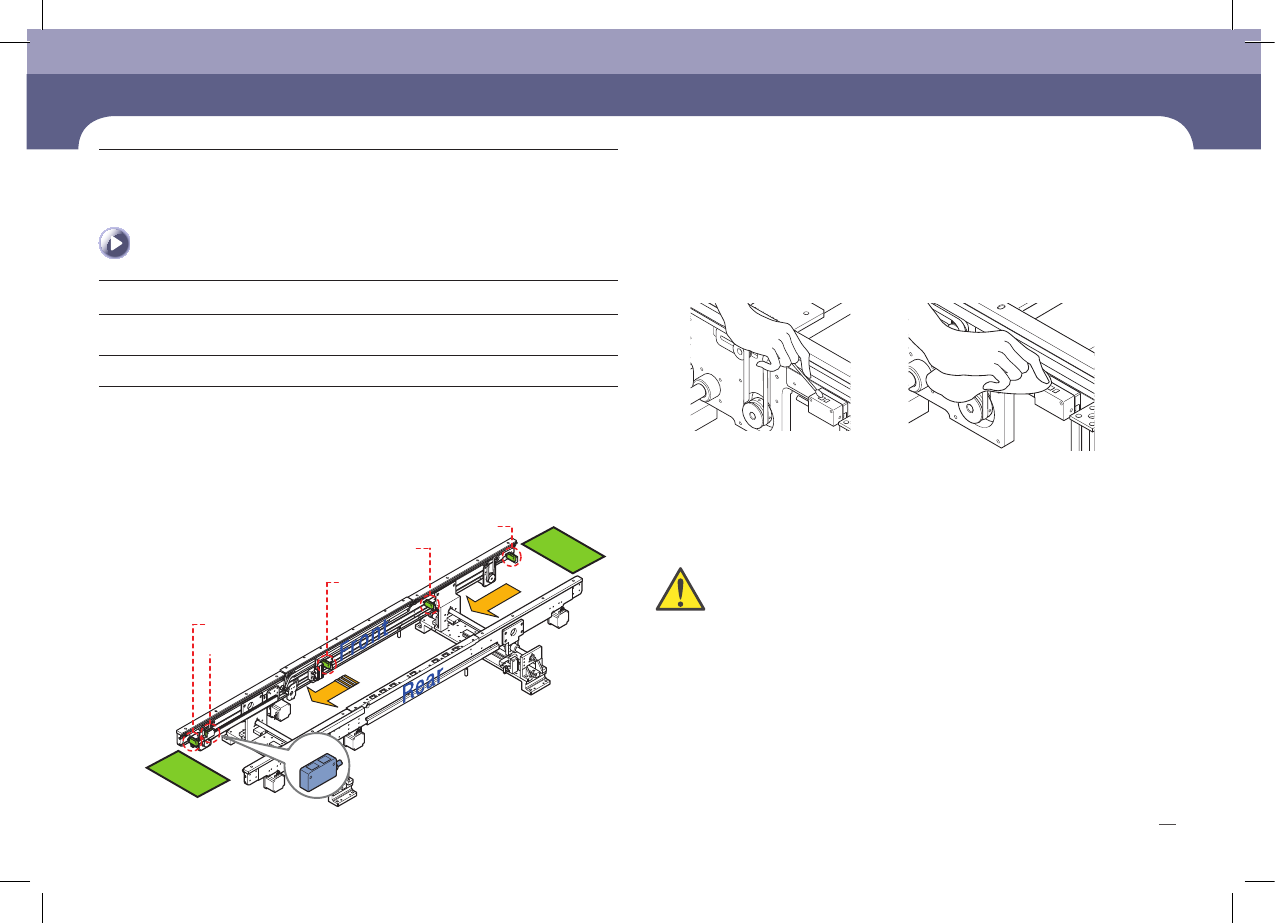

Conveyor Sensor 점검 및 청소
유지보수 도구
조치
1. “Front X Frame Assembly의 후면이동 (Page 10)”을 참조하여 Front X Frame
Assembly을 후면이동
2. OP패널의 ‘EMG’ 버튼을 눌러서 작업을 정지 후 ‘STOP’, ‘RESET’ 버튼을
차례대로 누르기. 자세한 사항은 “비상정지 하기 (Page 8)”참조
3. 다음 그림에서 해당 Photo Sensor의 인식정도를 확인
(적색 LED는 대상이 인식 되었을 경우 점등)
4. 센서창을 면봉과 극세사 천을 이용하여 청소
5. “비상정지 해제하기(Page 14)”를 참조하여 비상정지 해제하여 작업을 재진행
센서의 오동작 및 이상이 있을 경우에는 당사 C/S회사(STS) 또는 현지 대리점으로
문의하여 조절하십시오
주 의
Chapter 5
월간 점검
SM411F Maintenance Handbook
51
Chapter 5
Advanced Flexible Component Placer
월간 점검
진공청소기, 십자형(+)드라이버

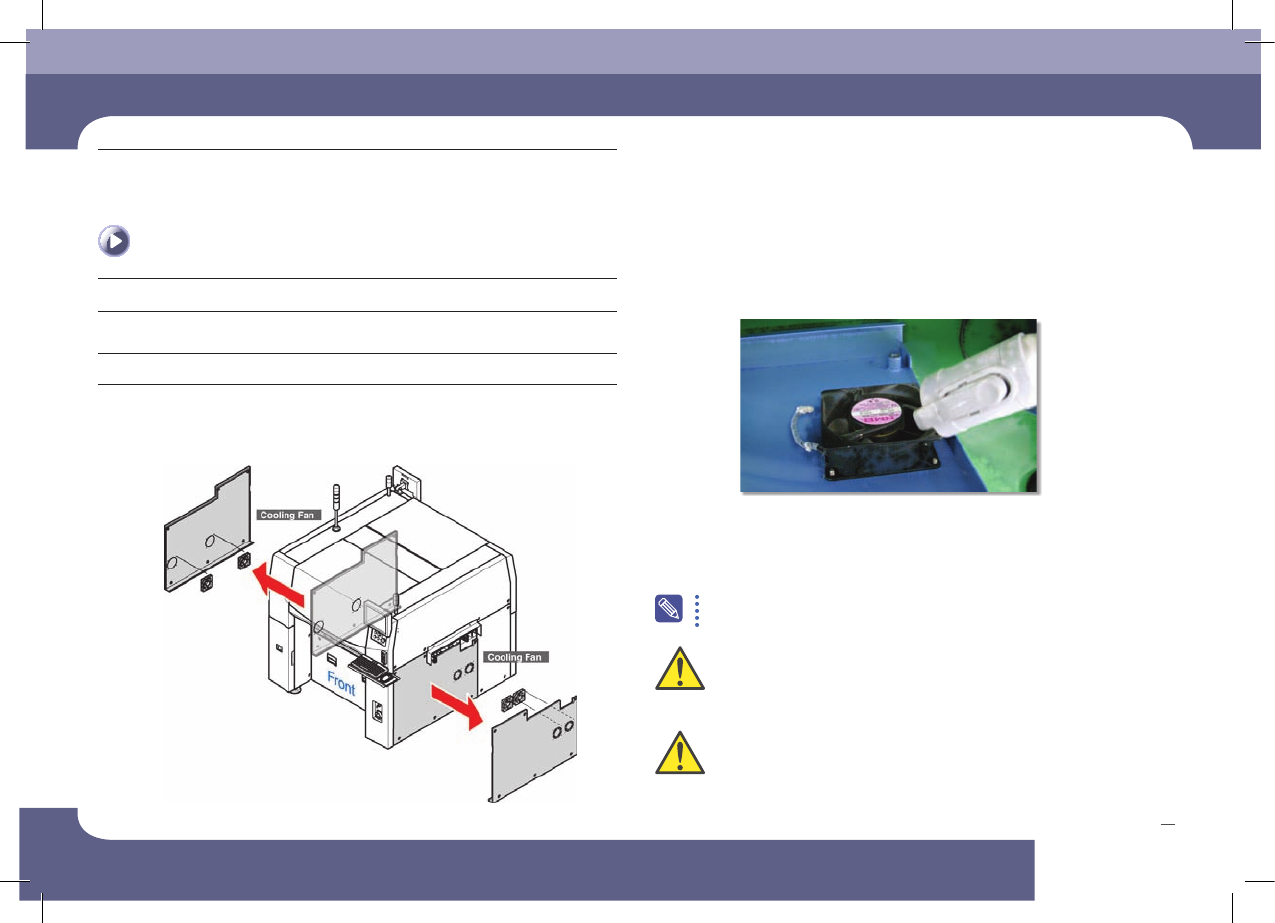

Cover Cooling Fan 점검 및 청소
유지보수 도구
조치
1. “전원 차단 절차(Page 7)” 를 참조하여 장비 전원 OFF
2. 십자형(+) 드라이버을 이용하여 장비 우측 커버를 분리
3. 진공청소기를 이용하여 Cooling Fan(2개)을 청소
4. 청소 후 Main Swich를 ON하여, Cooling Fan의 소음 및 동작 상태를 점검
5. 이상이 없다면, 분해의 역순으로 조립
이상 소음 및 동작 이상을 보인다면 다시 장비의 Main Switch를 OFF하고
Cooling Fan을 교환
장비의 Main Switch를 ON시 Cooling Fan이 작동하므로 손에 상해를
입을 수 있으며, Cable등을 잘못 만지면 감전의 위험이 있으므로 각별히
주의하여 작업
주 의
Cooling Fan의 교환 작업은 위험을 수반하므로 당사 C/S회사(STS) 또는
현지 대리점(Local Agent)으로 문의하여 조치
주 의
SM411F Maintenance Handbook
52
Chapter 5
Advanced Flexible Component Placer

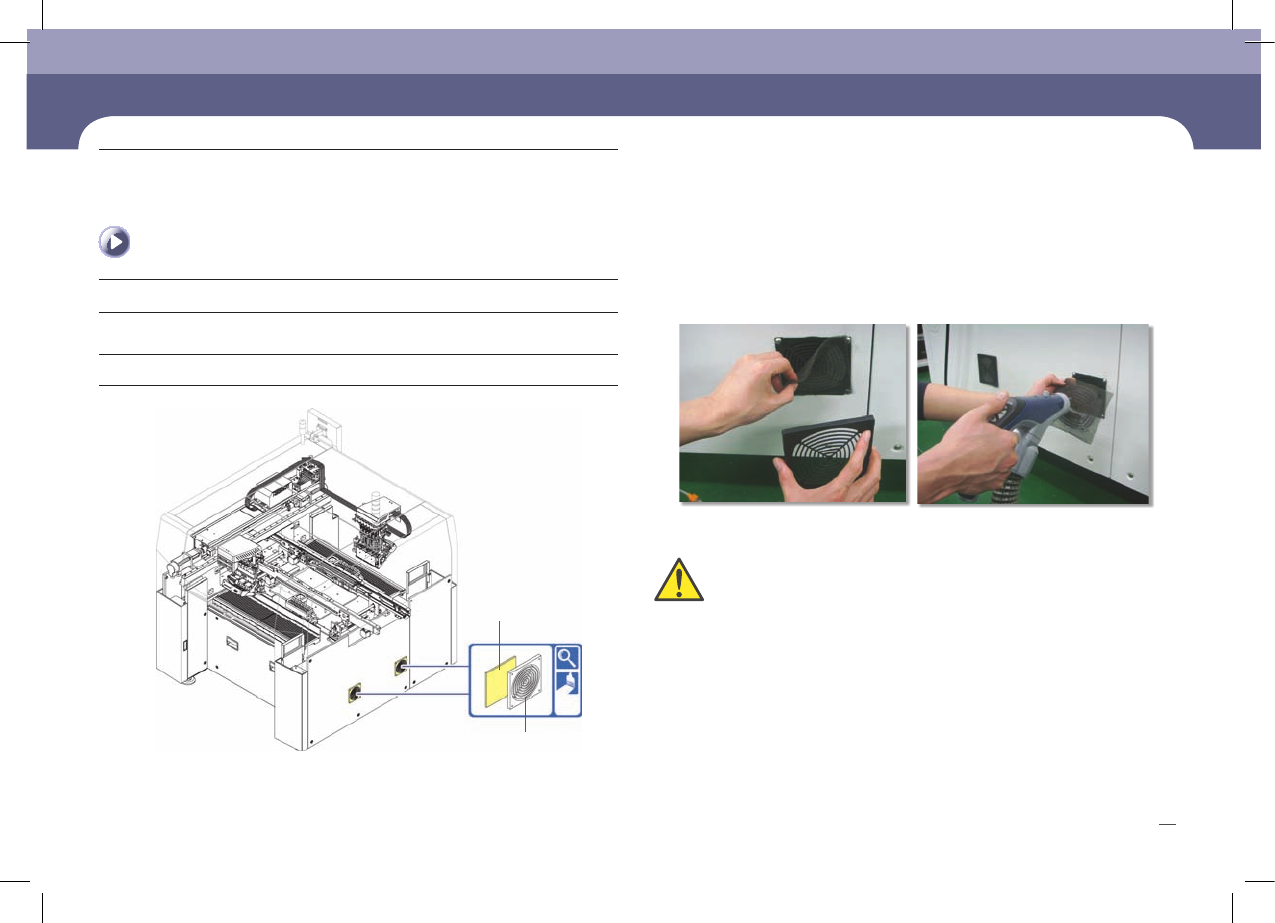

Cooling Fan Filter Cover
Cooling Fan Filter
- Cooling Fan Cover 분리
- Cooling Fan Fan Filter 교환
- 진공청소기로 청소
월간 점검
진공청소기
Cover Cooling Fan Filter 교환
유지보수 도구
조치
1. 다음 그림 순서대로 분리하여 Filter를 교환
(Filter가 손상되지 않았다면 Filter를 청소)
2. 분해의 역순으로 조립
3. “비상정지 해제하기(Page 14)”를 참조하여 비상정지 해제하여 작업을 재진행
쿨링 팬의 필터(Filter)를 물 세탁을 하게 되면 필터(Filter)가 경화되어 손상이 있을 수
있음. 반드시 지정된 방법으로 청소
경 고
