SM411F Maintenance Handbook 66 Chap ter 5 Adva nced Fl exible Compon ent P lacer ① 'P CB Ed it ' 메뉴 선택 ② ' Bo ar d' 하위메 뉴 선택 ③ <7 . Boa rd Si ze >영 역에 Y방 향 최대 크 기인 30 0을 입 력 후, <C on v .W idt…
Chapter 5
월간 점검
SM411F Maintenance Handbook
65
Chapter 5
Advanced Flexible Component Placer

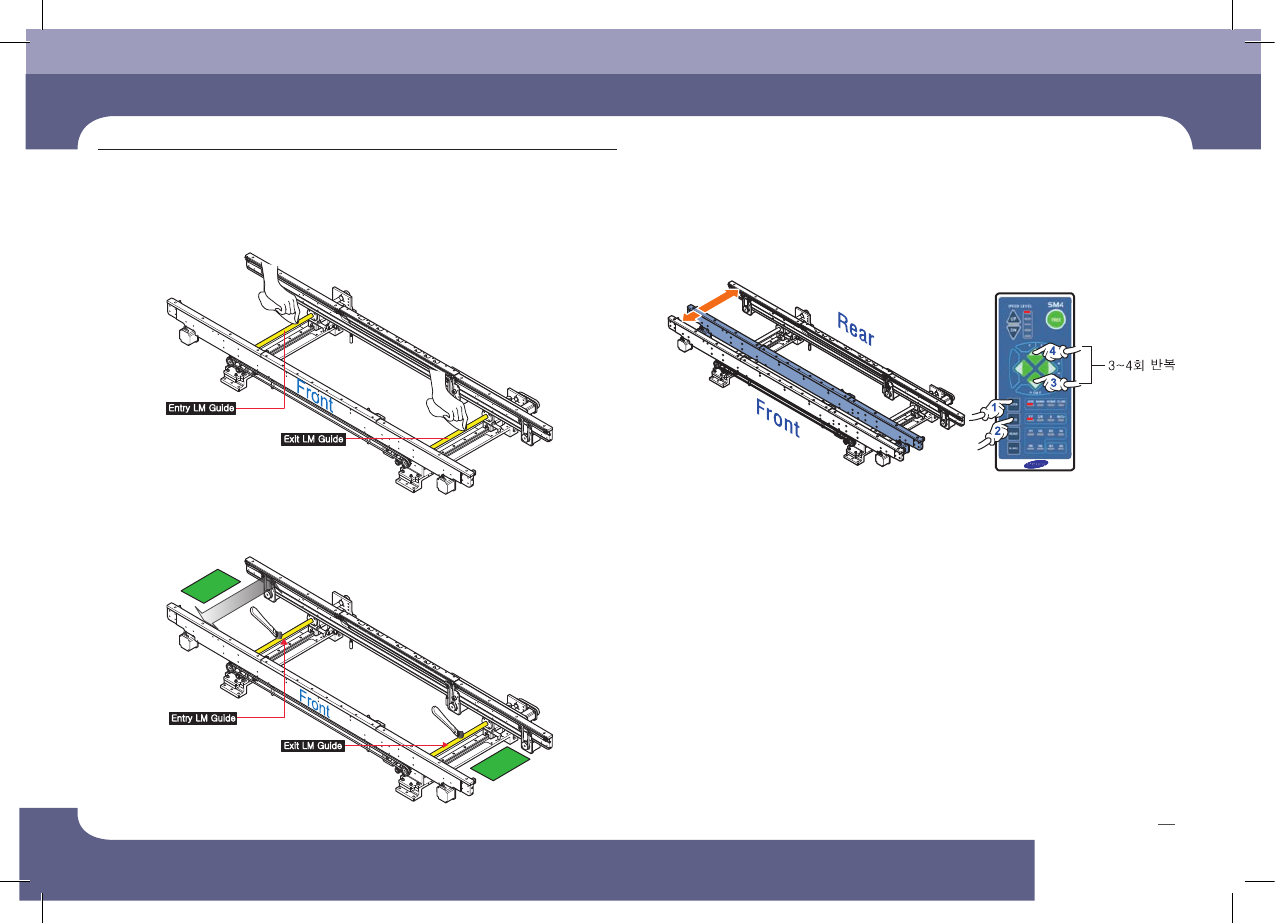

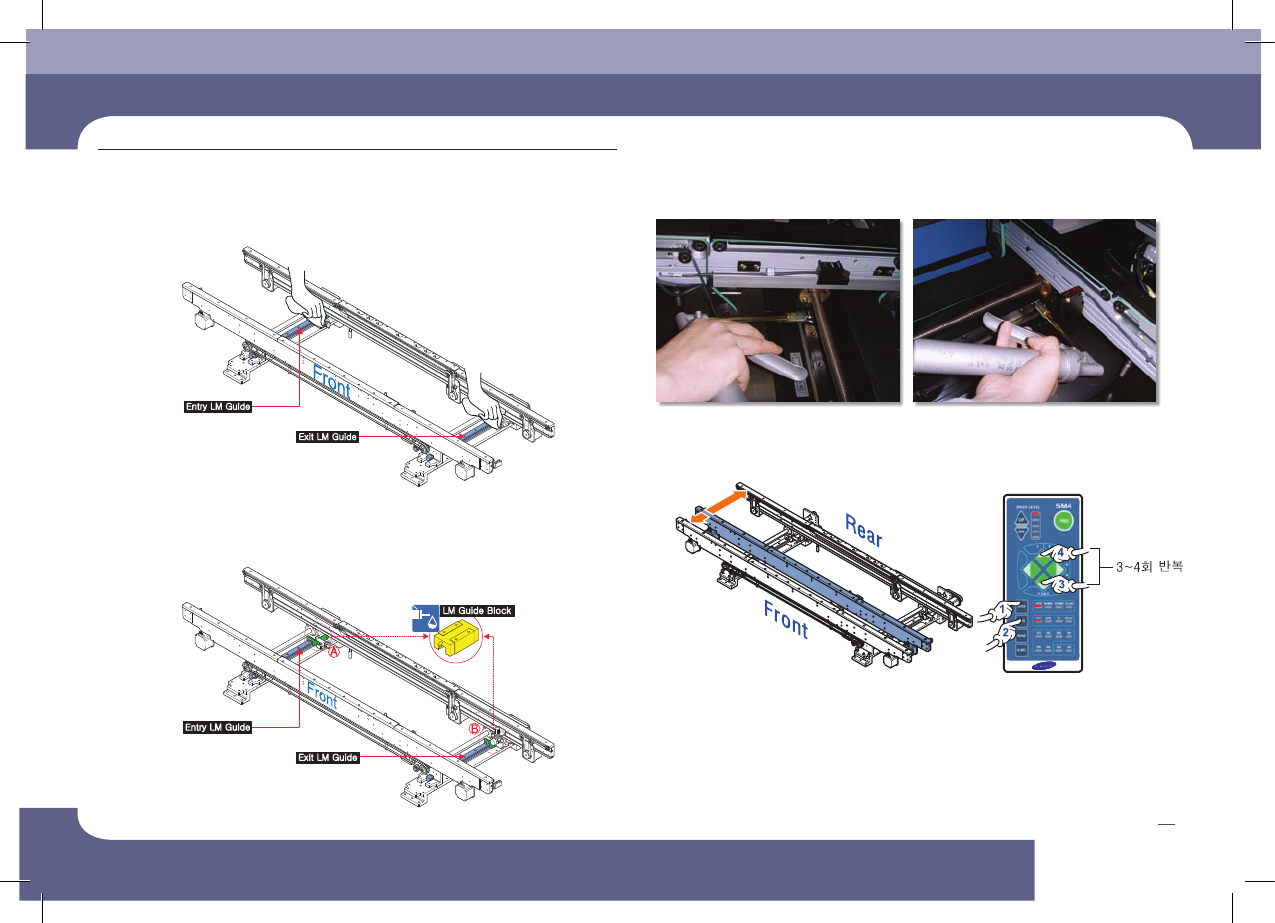

Entry LM Guide
Exit LM Guide
Entry LM Guide
Exit LM Guide
LM Guide Block
40mm
300mm
SM321
1
2
3
월간 점검
4. 극세사 천을 사용하여 LM Guide Rail의 먼지 등 이물질 제거
5. Grease 주유기를 이용하여 Entry, Exit부의 LM Guide Block의 Nipple(A)(B)을
통하여 Grease를 주유
6. Grease가 전체적으로 분포되도록 Conveyor의 최소폭(40mm)에서 최대폭
(300mm, Option인 경우 350mm)까지 3~4회 왕복
7. “비상정지 해제하기(Page 14)”를 참조하여 비상정지 해제하여 작업을 재진행
SM411F Maintenance Handbook
66
Chapter 5
Advanced Flexible Component Placer

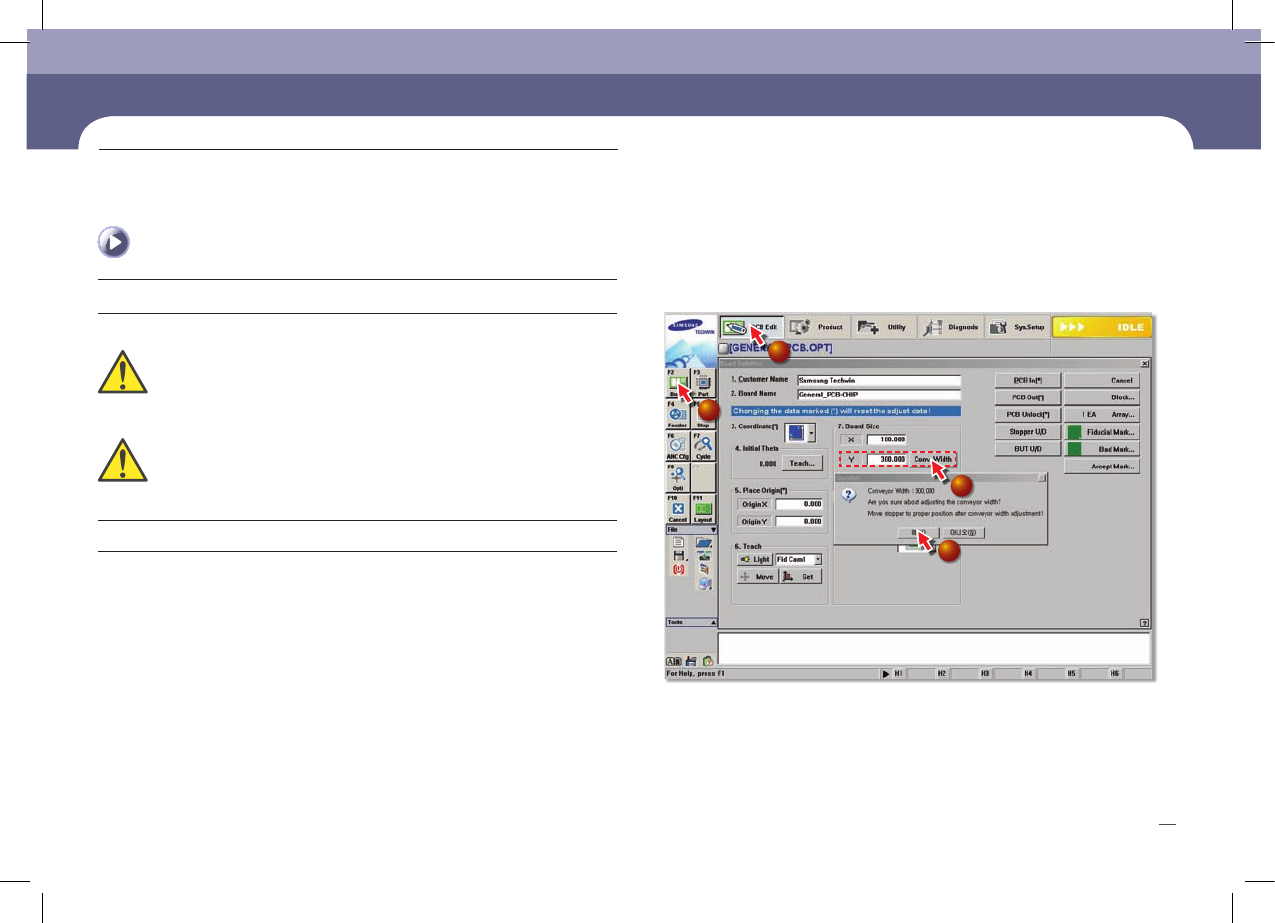

① 'PCB Edit' 메뉴 선택 ② 'Board' 하위메뉴 선택
③ <7. Board Size>영역에 Y방향 최대 크기인 300을 입력 후, <Conv.Width> 버튼 클릭
④ <예(Y)> 버튼 클릭
1
2
3
4
월간 점검
극세사 천, 편도붓, 주유기, Grease :EP2, AFE, G-142
Conveyor Lead Screw 청소 및 도포
유지보수 도구
조치
1. “Front X Frmae의 전면이동 (Page 9)”과 “Rear X Frame의 후면이동
(Page 12)”을 참조하여 각각의 X Frame을 양쪽 끝으로 이동
2. OP패널의 ‘EMG’ 버튼을 눌러서 작업을 정지 후 ‘STOP’, ‘RESET’ 버튼을
차례대로 누르기. 자세한 사항은 “비상정지 하기 (Page 8)”참조
지정된 주유기로 지정된 그리스를 지정된 방법으로 주유하여야 함.
그 외의 방법으로 주유를 하지 않음
주 의
장비의 가동 환경이 가혹할 시 주유 상태를 자주 확인하여 주유하시기 바람
주 의
3. 컨베이어 폭 조절
Chapter 5
월간 점검
SM411F Maintenance Handbook
67
Chapter 5
Advanced Flexible Component Placer
Entry LM Guide
Exit LM Guide
40mm ~ 300mm
PCB IN
PCB OUT
Entry LM Guide
Exit LM Guide
40mm
300mm
SM321
1
2
3
월간 점검
4. 극세사 천을 사용하여 LM Guide Rail의 먼지 등 이물질 제거
5. 편도붓을 이용하여 Lead Screw에 Grease를 도포
6. Grease가 전체적으로 분포되도록 Conveyor의 최소폭(40mm)에서 최대폭
(300mm, Option인 경우 350mm)까지 3~4회 왕복
7. “비상정지 해제하기(Page 14)”를 참조하여 비상정지 해제하여 작업을 재진행
