SM411F Maintenance Handbook
54
Chapter 5
Advanced Flexible Component Placer
월간 점검
5. PC Rack 내부의 6개의 Fan을 진공청소기로 청소
6. 청소 후 Main Switch를 On
이상 소음 및 동작 이상을 보인다면 다시 장비의 Main Switch를 OFF하고
Cooling Fan을 교환
장비의 Main Switch를 ON시 Cooling Fan이 작동하므로 손에 상해를
입을 수 있으며, Cable등을 잘못 만지면 감전의 위험이 있으므로 각별히
주의하여 작업
주 의
Cooling Fan의 교환 작업은 위험을 수반하므로 당사 C/S회사(STS) 또는
현지 대리점(Local Agent)으로 문의하여 조치
주 의
Chapter 5
월간 점검
SM411F Maintenance Handbook
55
Chapter 5
Advanced Flexible Component Placer
- Rear Head Assembley도 동일하게 작업합니다.
월간 점검
극세사 천, 편도붓, 주유기, Grease :EP2 (SHELL)
Head Spindle, Mirror CAM 청소 및 도포
유지보수 도구
조치
1. “Front X Frmae의 전면이동 (Page 9)”과 “Rear X Frame의 후면이동
(Page 12)”을 참조하여 각각의 X Frame을 양쪽 끝으로 이동
2. OP패널의 ‘EMG’ 버튼을 눌러서 작업을 정지 후 ‘STOP’, ‘RESET’ 버튼을
차례대로 누르기. 자세한 사항은 “비상정지 하기 (Page 8)”참조
3. 극세사 천을 이용하여 LM Guide Rail 및 Ball Screw를 청소
4. 작은 편도붓을 사용하여 Grease를 도포
장비의 가동 환경이 가혹할 시 주유 상태를 자주 확인하여 주유하시기 바람
주 의
SM411F Maintenance Handbook
56
Chapter 5
Advanced Flexible Component Placer
X Axis LM guide

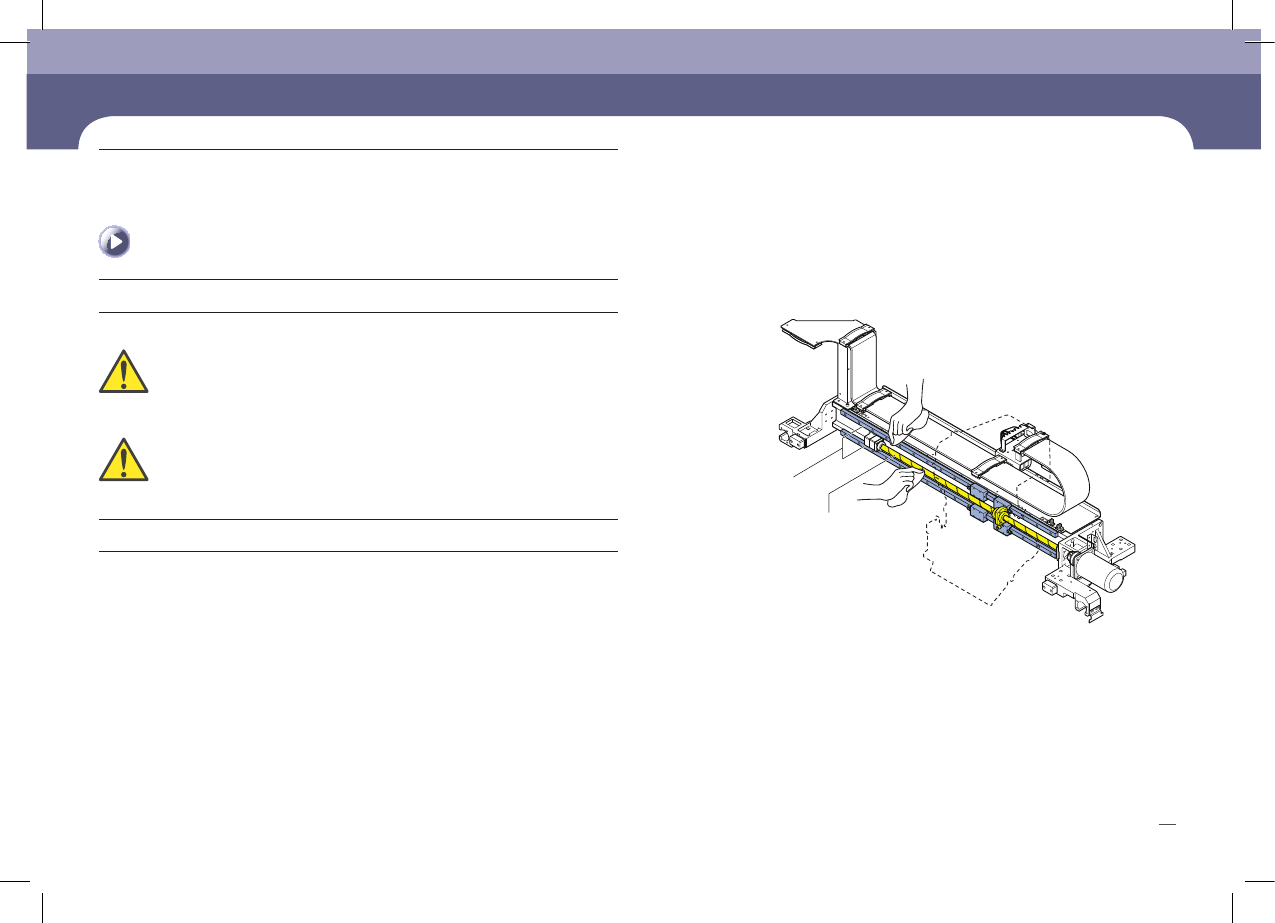

X Axis Ball Screw
월간 점검
극세사 천, 편도붓, 주유기, Grease : AFE(THK)
X Frame LM Guide, Ball Screw 청소 및 주유
유지보수 도구
조치
1. “Front X Frmae의 전면이동 (Page 9)”과 “Rear X Frame의 후면이동
(Page 12)”을 참조하여 각각의 X Frame을 양쪽 끝으로 이동
2. OP패널의 ‘EMG’ 버튼을 눌러서 작업을 정지 후 ‘STOP’, ‘RESET’ 버튼을
차례대로 누르기. 자세한 사항은 “비상정지 하기 (Page 8)”참조
3. 극세사 천을 이용하여 LM Guide Rail 및 Ball Screw를 청소
지정된 주유기로 지정된 그리스를 지정된 방법으로 주유하여야 함.
그 외의 방법으로 주유를 하지 않음
주 의
장비의 가동 환경이 가혹할 시 주유 상태를 자주 확인하여 주유
주 의
