Chapter 3
일일 점검
SM411F Maintenance Handbook
25
Chapter 3
Advanced Flexible Component Placer
일일 점검
에어건
노즐 홀
공압 분사방향
노즐 투입구
노즐 망
잔존 이물질
(solder paste 등)
내경 관통용 핀
공압 분사 방향
에어건
핀 삽입 방향
- 이물질(solder paste 등)이 제거되지 않으면 1회 반복 청소
6. Nozzle을 Nozzle망에 장착
7. 초음파 세척기로 세척 후 에어건으로 노즐 홀에 공기를 분사
8. 노즐 내경에 이물질(solder paste 등)이 잔존할 경우 핀으로 내경을 관통하고,
에어건으로 노즐 홀을 통하여 청소
보호 안경을 착용하고 Air Gun을 사용하지 않을 경우 눈에 손상될 수 있음.
Air Gun사용시 보호 안경을 착용
주 의
세정액이 노즐에 남지 않도록 깨끗한 천으로 세정액을 닦아 줌
이물질이 계속적으로 잔존할 경우 당사 C/S회사(STS) 또는 현지 대리점
(Local agent)으로 문의하여 조절
주 의
초음파 세척기를 이용하여 Nozzle을 청소할 경우, 노즐에 대한 세척정도를
향상시킬 수 있습니다.
(일반적으로 3~5번 과정은 생략 가능합니다)
SM411F Maintenance Handbook
26
Chapter 3
Advanced Flexible Component Placer
일일 점검
- 당사 추천 세정액을 분사용 스트로를 사용하여 노즐 외관에 분무
- 세정액 분사 약 1분 경과 후 깨끗한 천을 사용하여 노즐외관을 닦아내기
- 이물질(solder paste 등)이 제거되지 않으면 1회 반복하여 청소
노즐용 윤활유
노즐용 윤활유를
주유할 지점
노즐 스프링

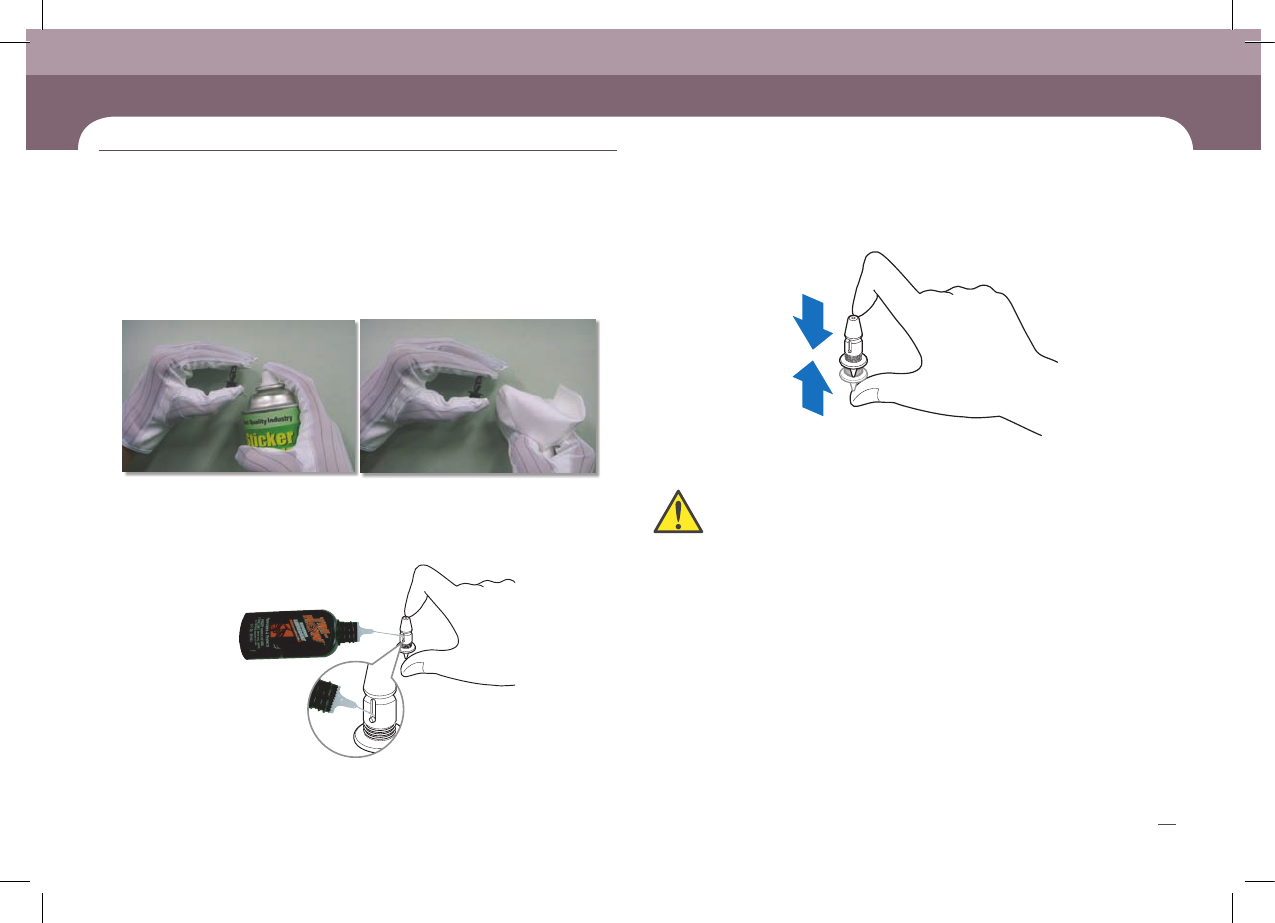

9. 노즐 외관 청소 방법은 다음과 같습니다.
10. 노즐 스프링의 윤활 상태가 불량하여 뻑뻑하다면 제공되는 노즐용 윤활유를
적당량 주입
11. 주유 후 윤활유가 골고루 퍼지게 하기 위해 노즐을 4~5회 누름
12. “비상정지 해제하기(Page 14)”를 참조하여 비상정지 해제하여 작업을 재진행
윤활유를 적당량만 사용. 윤활유가 적으면 노즐의 윤활 상태가 원활하지 못하며,
윤활유 공급이 필요 이상으로 많을 시는 이물질과 뭉쳐져서 픽업(Pickup) 불량을
유발할 수 있음
주 의
Chapter 3
일일 점검
SM411F Maintenance Handbook
27
Chapter 3
Advanced Flexible Component Placer

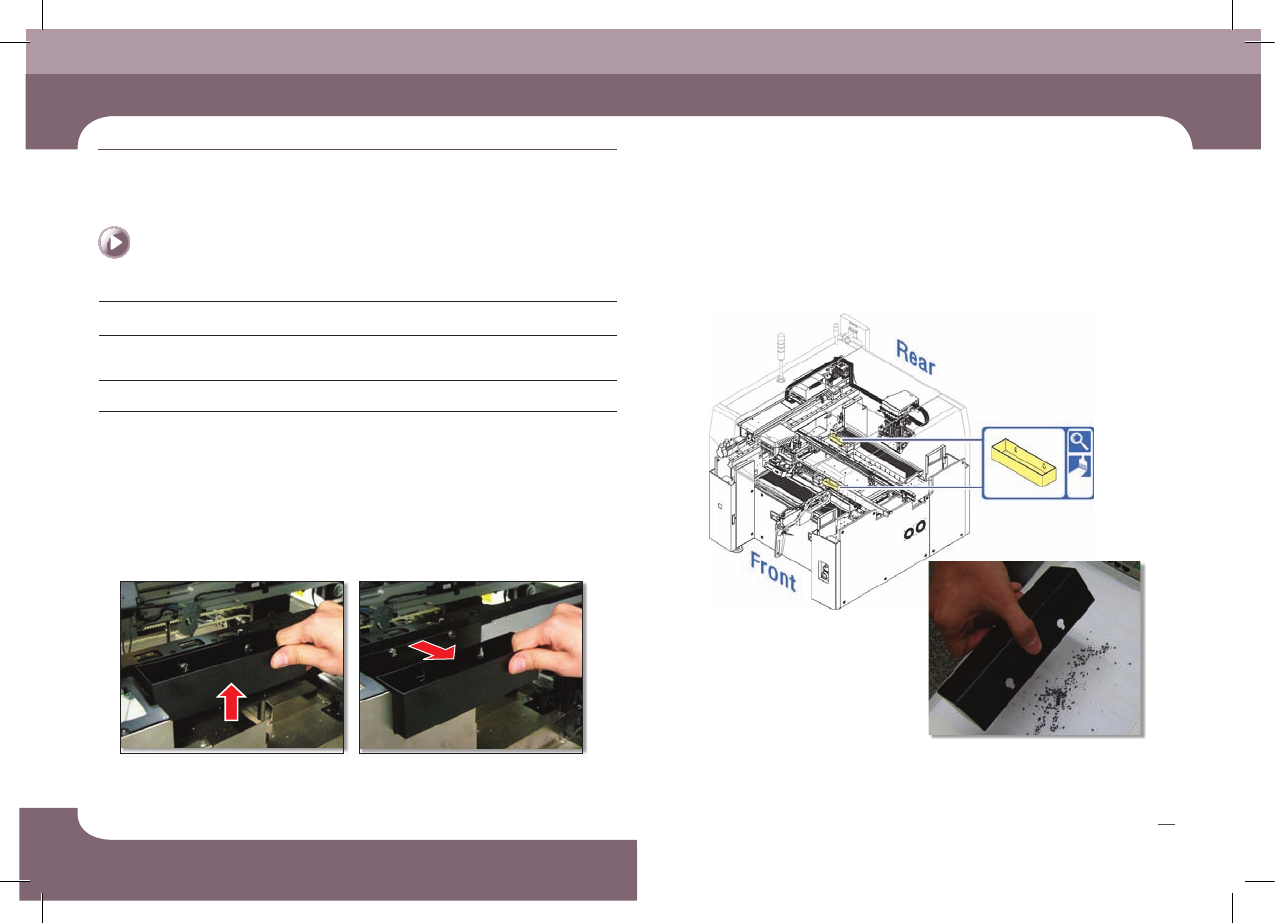

① Dump Box 들어올림 ② Dump Box 분리
③ NG부품 비움
1 2
3
일일 점검
천, 편도붓
Dump Box내 NG부품이 넘쳐 장비안으로 흘러들어가는 것을 방지
1. ‘Feeder Change’를 눌러서 Front/Rear X Frame 을 중간지점으로 이동.
자세한 사항은”Front/Rear X Frame 중간지점 이동 (Page 8)” 참조
2. OP패널의 ‘EMG’ 버튼을 눌러서 작업을 정지 후 ‘STOP’, ‘RESET’ 버튼을
차례대로 누르기. 자세한 사항은 “비상정지 하기 (Page 8)”참조
3. Dump Box내 NG부품 비움
4. “비상정지 해제하기(Page 14)”를 참조하여 비상정지 해제하여 작업을 재진행
Dump Box 청소
유지보수 도구
조치
