SM411F Maintenance Handbook
48
Chapter 5
Advanced Flexible Component Placer

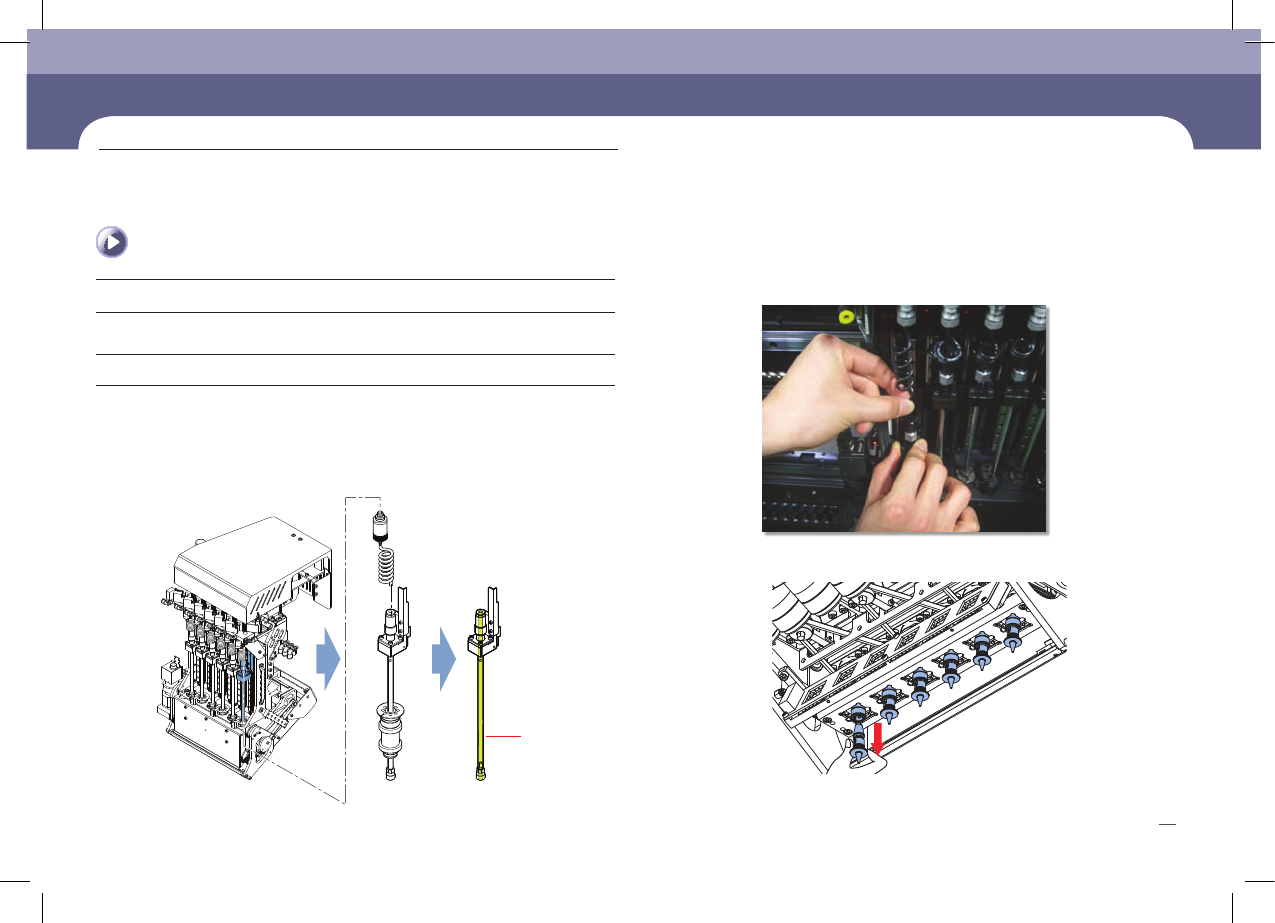

Spindle 관로
Nozzle 분리
월간 점검
세척액, 극세사 천, 에어건
Head Spindle 청소
유지보수 도구
조치
1. “Front X Frmae의 전면이동 (Page 9)”과“Rear X Frame의 후면이동
(Page 12)”을 참조하여 각각의 X Frame을 양쪽 끝으로 이동
2. OP패널의 ‘EMG’ 버튼을 눌러서 작업을 정지 후 ‘STOP’, ‘RESET’ 버튼을
차례대로 누르기. 자세한 사항은 “비상정지 하기 (Page 5)”참조
3. 스핀들의 원터치 피팅에서 코일 튜브 분리
4. 해당 Nozzle을 분리
Chapter 5
월간 점검
SM411F Maintenance Handbook
49
Chapter 5
Advanced Flexible Component Placer
월간 점검
5. 스핀들 아래에 헝겊을 받친 후
6. 스핀들의 원터치 피팅 구멍에 알코올 주입
7. Air-Gun을 이용하여 공압 분사
8. 조립은 분해의 역순으로 조립
9. “비상정지 해제하기(Page 14)”를 참조하여 비상정지 해제하여 작업을 재진행
보호 안경을 착용하고 Air Gun을 사용하지 않을 경우 눈이 손상될 수 있음.
Air Gun사용시 보호 안경을 착용
주 의
SM411F Maintenance Handbook
50
Chapter 5
Advanced Flexible Component Placer
PCB OUT
PCB IN
Input Sensor
Wait Sensor
Place Sensor
Quick Load Sensor
Output Sensor
E3S-LS3N
면봉으로 Sensor 창의 먼지나
이물질을 제거하거나,
깨끗한 천으로 Sensor 창의 먼지나
이물질을 제거합니다.
월간 점검
세척액, 천, 면봉
Conveyor Sensor 점검 및 청소
유지보수 도구
조치
1. “Front X Frame Assembly의 후면이동 (Page 10)”을 참조하여 Front X Frame
Assembly을 후면이동
2. OP패널의 ‘EMG’ 버튼을 눌러서 작업을 정지 후 ‘STOP’, ‘RESET’ 버튼을
차례대로 누르기. 자세한 사항은 “비상정지 하기 (Page 8)”참조
3. 다음 그림에서 해당 Photo Sensor의 인식정도를 확인
(적색 LED는 대상이 인식 되었을 경우 점등)
4. 센서창을 면봉과 극세사 천을 이용하여 청소
5. “비상정지 해제하기(Page 14)”를 참조하여 비상정지 해제하여 작업을 재진행
센서의 오동작 및 이상이 있을 경우에는 당사 C/S회사(STS) 또는 현지 대리점으로
문의하여 조절하십시오
주 의
