SM411F Maintenance Handbook
38
Chapter 4
Advanced Flexible Component Placer
주간 점검
공기분사기, 알코올, 면봉, 렌치
1. “Front X Frmae의 전면이동 (Page 9)”과 “Rear X Frame의 후면이동
(Page 12)”을 참조하여 각각의 X Frame을 양쪽 끝으로 이동
2. OP패널의 ‘EMG’ 버튼을 눌러서 작업을 정지 후 ‘STOP’, ‘RESET’ 버튼을
차례대로 누르기. 자세한 사항은 “비상정지 하기 (Page 8)”참조
3. Camera Cover고정나사를 M3렌츠를 이용하여 풀어서 Camera Cover를
Head Ass’y로부터 분리
4. 공기분사기를 이용하여 카메라 렌즈의 먼지를 청소
5. 이물질이 완전히 제거되지 않았다면 면봉에 알코올을 소량 묻혀서 닦기
7. “비상정지 해제하기(Page 14)”를 참조하여 비상정지 해제하여 작업을 재진행
6. 분해의 역순으로 조립
Head Fly Camera Lens 청소
유지보수 도구
조치
Chapter 4
주간 점검
SM411F Maintenance Handbook
39
Chapter 4
Advanced Flexible Component Placer
주간 점검
공기분사기, 알코올, 극세사 천
1. “Front X Frmae의 전면이동 (Page 9)”과 “Rear X Frame의 후면이동
(Page 12)”을 참조하여 각각의 X Frame을 양쪽 끝으로 이동
2. OP패널의 ‘EMG’ 버튼을 눌러서 작업을 정지 후 ‘STOP’, ‘RESET’ 버튼을
차례대로 누르기. 자세한 사항은 “비상정지 하기 (Page 8)”참조
3. 공기분사기를 이용하여 Mirror의 먼지를 청소
4. 이물질이 완전히 제거되지 않았다면 깨끗한 천에 알코올을 소량 묻혀서 닦기
5. “비상정지 해제하기(Page 14)”를 참조하여 비상정지 해제하여 작업을 재진행
Head Mirror 청소
유지보수 도구
조치
SM411F Maintenance Handbook
40
Chapter 4
Advanced Flexible Component Placer

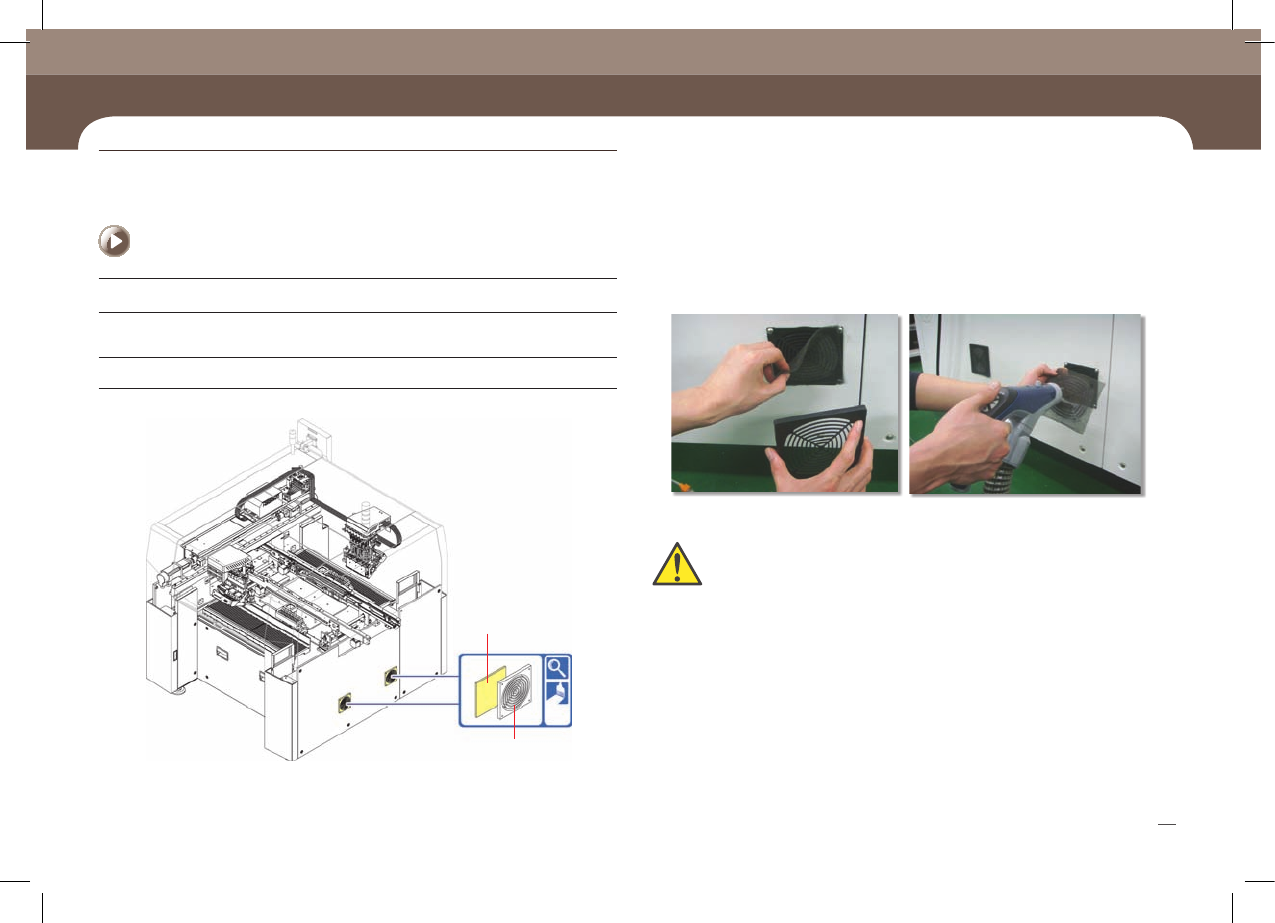

Cooling Fan Filter Cover
Cooling Fan Filter
① Cooling Fan Cover 분리 ② 진공청소기로 청소
주간 점검
진공청소기
3. “비상정지 해제하기(Page 14)”를 참조하여 비상정지 해제하여 작업을 재진행
2. 조립은 분해의 역순
1. 다음 그림 순서대로 분리하여 Filter를 청소 (Filter가 손상되었다면 Filter를 교환)
Cover Cooling Fan Filter 청소
유지보수 도구
조치
쿨링 팬의 필터(Filter)를 물 세탁을 하게 되면 필터(Filter)가 경화되어 손상이 있을 수
있음. 반드시 지정된 방법으로 청소할 것
경 고
