Chapter 3
일일 점검
SM411F Maintenance Handbook
35
Chapter 3
Advanced Flexible Component Placer
Filter Element 뭉치
Filter Element
일일 점검

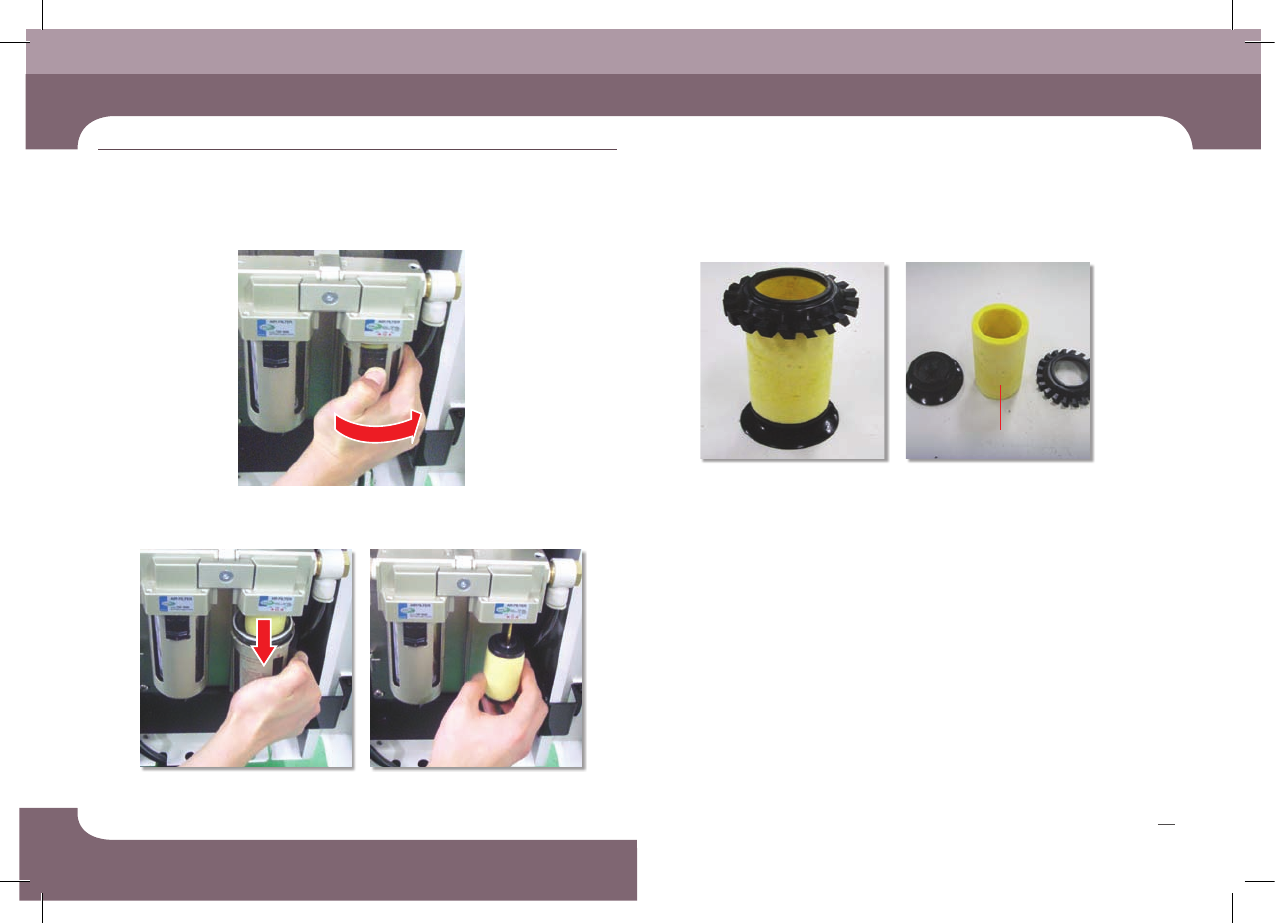

4. 시계 반대 방향으로 돌려 용기를 분리
5. Filter Element Assembly를 분리
6. Filter Element 뭉치에서 Filter Element 교환
7. 분해의 역순으로 조립
8. “비상정지 해제하기(Page 14)”를 참조하여 비상정지 해제하여 작업을 재진행
SM411F Maintenance Handbook
36
Chapter 3
Advanced Flexible Component Placer

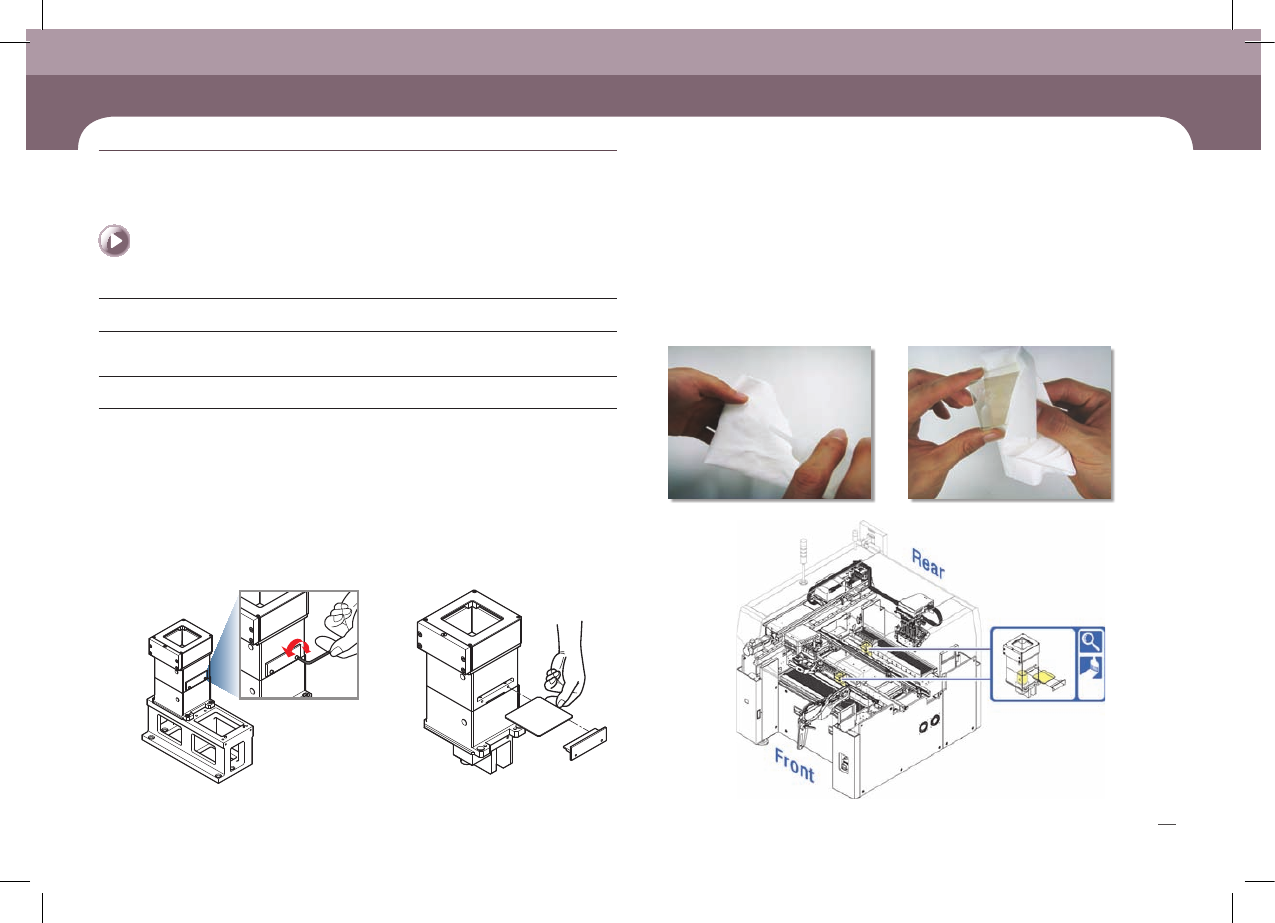

① 2mm L렌치를 사용하여 Screw 분리
② Cover Glass 분리
① 깨끗한 천에 알코올을 묻힌 후, ② Cover Glass를 닦아냄
일일 점검
극세사 천, 세척액, 렌치
1. ‘Feeder Change’를 눌러서 Front/Rear X Frame 을 중간지점으로 이동
(자세한 사항은 ”Front/Rear X Frame 중간지점 이동 (Page 8)” 참조)
2. OP패널의 ‘EMG’ 버튼을 눌러서 작업을 정지 후 ‘STOP’, ‘RESET’ 버튼을
차례대로 누르기. 자세한 사항은 “비상정지 하기 (Page 8)”참조
3. Cover Glass 분리
4. Cover Glass 청소
Fix Camera Cover Glass 점검 및 청소
유지보수 도구
조치
Glass에 묻은 이물질을 제거함으로써 부품인식 오류를 방지할 수 있음
Chapter 3
일일 점검
SM411F Maintenance Handbook
37
Chapter 3
Advanced Flexible Component Placer
① 2mm L렌치를 사용하여 Screw 분리
② Cover Glass 분리
일일 점검
극세사 천, 세척액, 렌치
1. ‘Feeder Change’를 눌러서 Front/Rear X Frame 을 중간지점으로 이동
(자세한 사항은 ”Front/Rear X Frame 중간지점 이동 (Page 8)” 참조)
2. OP패널의 ‘EMG’ 버튼을 눌러서 작업을 정지 후 ‘STOP’, ‘RESET’ 버튼을
차례대로 누르기. 자세한 사항은 “비상정지 하기 (Page 8)”참조
3. Cover Glass 분리
4. 공기분사기를 사용하여 Lens 청소
Fix Camera Lens 점검 및 청소
유지보수 도구
조치
Camera Lenss에 묻은 이물질을 제거함으로써 부품인식 오류를 방지할 수 있음
Cover Glass는 깨지기 쉬우므로 Cover
Glass를 청소할 때에는 주의하십시오.
주 의
