Chapter 5
월간 점검
SM411F Maintenance Handbook
47
Chapter 5
Advanced Flexible Component Placer
손상된Nozzle
Holder Tube
월간 점검
6. 분해의 역순으로 조립
7. “비상정지 해제하기(Page 14)”를 참조하여 비상정지 해제하여 작업을 재진행

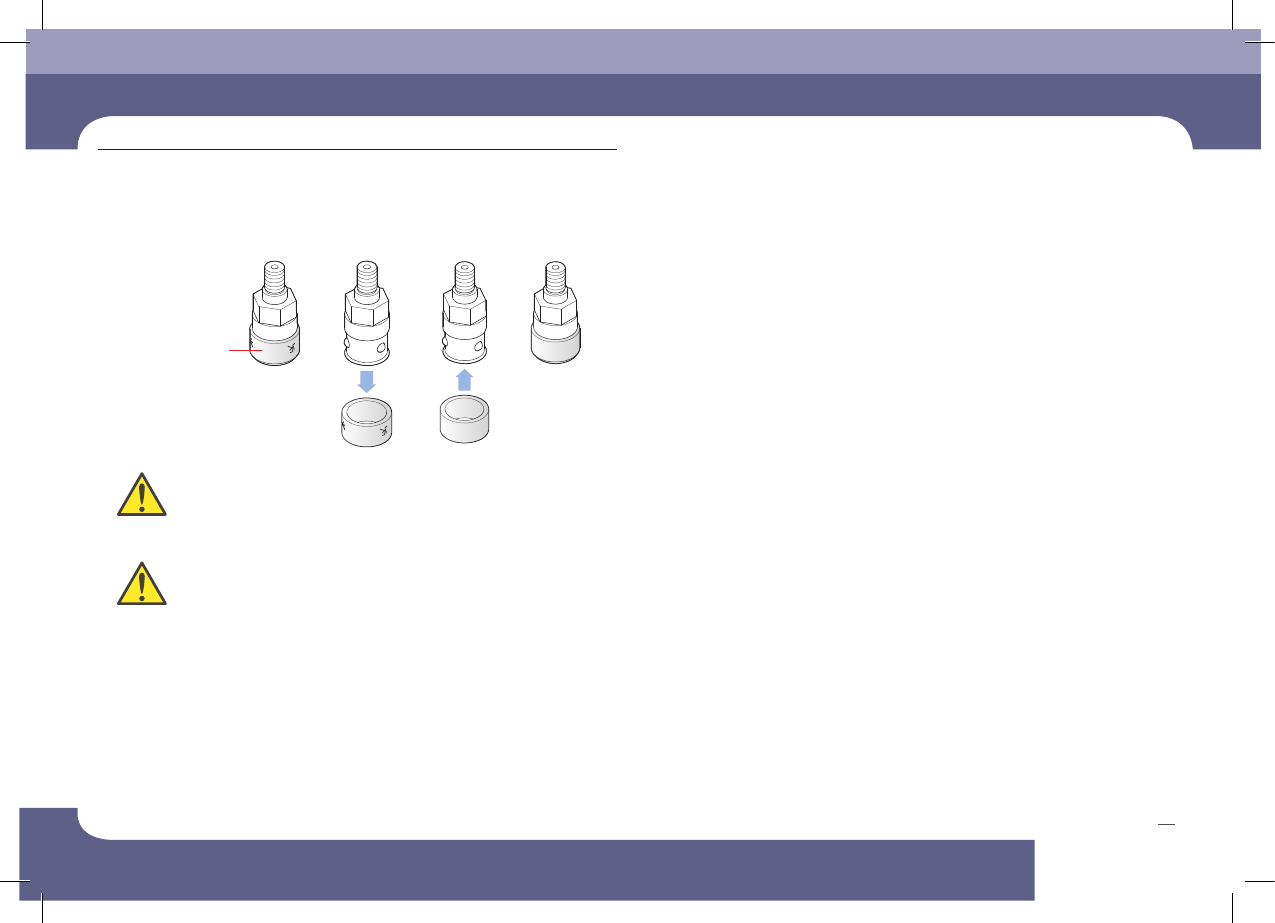

5. 손상된 Nozzle Holder Tube를 제거하고 교환
Nozzle Holder Tube 교환 시 공압을 차단하지 않을 경우 헤드의 기능에 영향을
줄 수 있음. Nozzle Holder Tube 교환 시 반드시 공압을 차단 후 교환
주 의
미숙련자의 경우 Nozzle Holder Tube 교환 작업이 어렵습니다.
(교환 작업 중 Nozzle Holder Tube 손상이 우려됩니다)
미숙련자는 당사 C/S회사(STS) 또는 현지 대리점(Local agent)으로 문의하여
조절하십시오.
경 고
SM411F Maintenance Handbook
48
Chapter 5
Advanced Flexible Component Placer
Spindle 관로
Nozzle 분리
월간 점검
세척액, 극세사 천, 에어건
Head Spindle 청소
유지보수 도구
조치
1. “Front X Frmae의 전면이동 (Page 9)”과“Rear X Frame의 후면이동
(Page 12)”을 참조하여 각각의 X Frame을 양쪽 끝으로 이동
2. OP패널의 ‘EMG’ 버튼을 눌러서 작업을 정지 후 ‘STOP’, ‘RESET’ 버튼을
차례대로 누르기. 자세한 사항은 “비상정지 하기 (Page 5)”참조
3. 스핀들의 원터치 피팅에서 코일 튜브 분리
4. 해당 Nozzle을 분리
Chapter 5
월간 점검
SM411F Maintenance Handbook
49
Chapter 5
Advanced Flexible Component Placer
월간 점검
5. 스핀들 아래에 헝겊을 받친 후
6. 스핀들의 원터치 피팅 구멍에 알코올 주입
7. Air-Gun을 이용하여 공압 분사
8. 조립은 분해의 역순으로 조립
9. “비상정지 해제하기(Page 14)”를 참조하여 비상정지 해제하여 작업을 재진행
보호 안경을 착용하고 Air Gun을 사용하지 않을 경우 눈이 손상될 수 있음.
Air Gun사용시 보호 안경을 착용
주 의
