SM411F Maintenance Handbook
28
Chapter 3
Advanced Flexible Component Placer

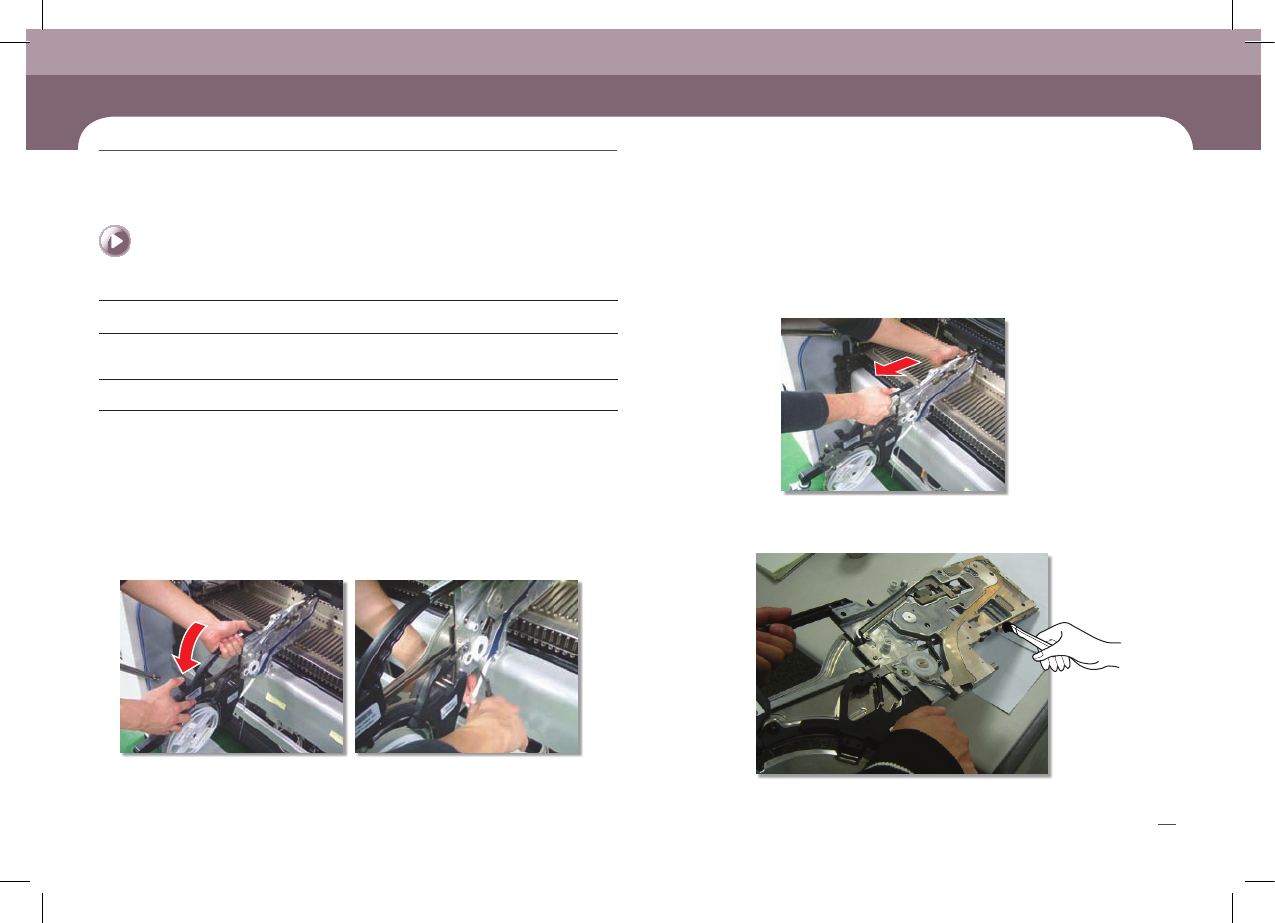

① 그립(Grip)을 뒤로 당김 ② 커버 테이프를 제거
③ 피더를 분리
일일 점검
붓
Feeder 및 Feeder Base 청소함으로써 Feeder 설치 오류 및 커넥터 접촉 불량 방지
1. ‘Feeder Change’를 눌러서 Front/Rear X Frame 을 중간지점으로 이동.
자세한 사항은”Front/Rear X Frame 중간지점 이동 (Page 8)” 참조
2. OP패널의 ‘EMG’ 버튼을 눌러서 작업을 정지 후 ‘STOP’, ‘RESET’ 버튼을
차례대로 누르기. 자세한 사항은 “비상정지 하기 (Page 8)”참조
3. 피더 베이스로부터 피더를 분리
4. 붓을 사용하여 피더 커넥터와 인스톨 가이드를 청소
Feeder 및 Feeder Base 청소
유지보수 도구
조치
Chapter 3
일일 점검
SM411F Maintenance Handbook
29
Chapter 3
Advanced Flexible Component Placer
① 해당 Slot에 피더 고정하기 ② 그립(Grip) 고정하기
일일 점검
5. 피더베이스 슬롯과 커넥트의 이물질이 있는지 육안 점검
6. 편도붓을 사용하여 피더베이스 상면과 슬롯을 청소
7. 피더 설치하기
8. “비상정지 해제하기(Page 14)”를 참조하여 비상정지 해제하여 작업을 재진행
피더 베이스 상면과 피더 Slot의 육안 검사 및 청소를 하지않고 피더를
피더베이스에 장착할 시, 피더의 장착과 제거가 원활하지 않을 수 있음
주 의
피더 장착시 평상시와 다르게 걸리는 느낌이 난다면 무리한 힘을
가하여 장착하지 말고 피더를 제거한 후, 피더베이스를 육안으로
검사하여 필요시 청소를하고 다시 피더를 장착
주 의
정상적으로 장착 된경우 LED colr는 green이 됩니다.
SM411F Maintenance Handbook
30
Chapter 3
Advanced Flexible Component Placer
1
2
3
4
일일 점검
극세사 천, 세척액
솔더 등의 이물질이 장비 내부로 들어가면 고장의 원인이 됨으로 이를 방지할 수 있음
1. MMI의 Board 정보를 선택하고, Board Size Y값에 ‘250’ 입력하고 Conv.
Width 버튼을 클릭합니다.
2. “Front X Frame Assembly의 후면이동 (Page 10)”을 참조하여 Front X Frame
Assembly를 후면이동
3. OP패널의 ‘EMG’ 버튼을 눌러서 작업을 정지 후 ‘STOP’, ‘RESET’ 버튼을 차례대로
누르기. 자세한 사항은 “비상정지 하기 (Page 8)”참조
4. Backup Pin 제거
Backup Table 청소
유지보수 도구
조치
