SM411F Maintenance Handbook
30
Chapter 3
Advanced Flexible Component Placer
1
2
3
4
일일 점검
극세사 천, 세척액
솔더 등의 이물질이 장비 내부로 들어가면 고장의 원인이 됨으로 이를 방지할 수 있음
1. MMI의 Board 정보를 선택하고, Board Size Y값에 ‘250’ 입력하고 Conv.
Width 버튼을 클릭합니다.
2. “Front X Frame Assembly의 후면이동 (Page 10)”을 참조하여 Front X Frame
Assembly를 후면이동
3. OP패널의 ‘EMG’ 버튼을 눌러서 작업을 정지 후 ‘STOP’, ‘RESET’ 버튼을 차례대로
누르기. 자세한 사항은 “비상정지 하기 (Page 8)”참조
4. Backup Pin 제거
Backup Table 청소
유지보수 도구
조치
Chapter 3
일일 점검
SM411F Maintenance Handbook
31
Chapter 3
Advanced Flexible Component Placer
일일 점검
5. 극세사 천으로 Backup Table의 상면 닦음
7. “비상정지 해제하기(Page 14)”를 참조하여 비상정지 해제하여 작업을 재진행
6. Backup Pin 설치
Air로 이물질을 불어내면 솔더 등의 이물질이 하부로 낙하하여 고장의 원인이
되므로 사용 하지말 것
주 의
반드시 Backup Table을 상승 시킨 상태에서 Back pin 배치
주 의
Backup Pin 배치에 대한 자세한 내용은‘Operation Handbook <PART VI>‘Backup Pin
배치하기’부분 57페이지 참조
SM411F Maintenance Handbook
32
Chapter 3
Advanced Flexible Component Placer
[CH1]
TRAY
NEXT
PREVIOUS
LAN
MCCB
GROUND
INTERFACE
[CH2]
FEEDER
STOP
RESET
SELECT
FEEDER
CHANGE
START
READY
Air Filter
변색확인
용기 잠금 버턴
일일 점검
공기 속의 먼지를 제거함으로써 공압 사용 시 이물질로 인한 장비 오류를 방지
1. OP패널의 ‘EMG’ 버튼을 눌러서 작업을 정지 후 ‘STOP’, ‘RESET’ 버튼을 차례대로
누르기. (자세한 사항은 “비상정지 하기 (Page 8)”참조)

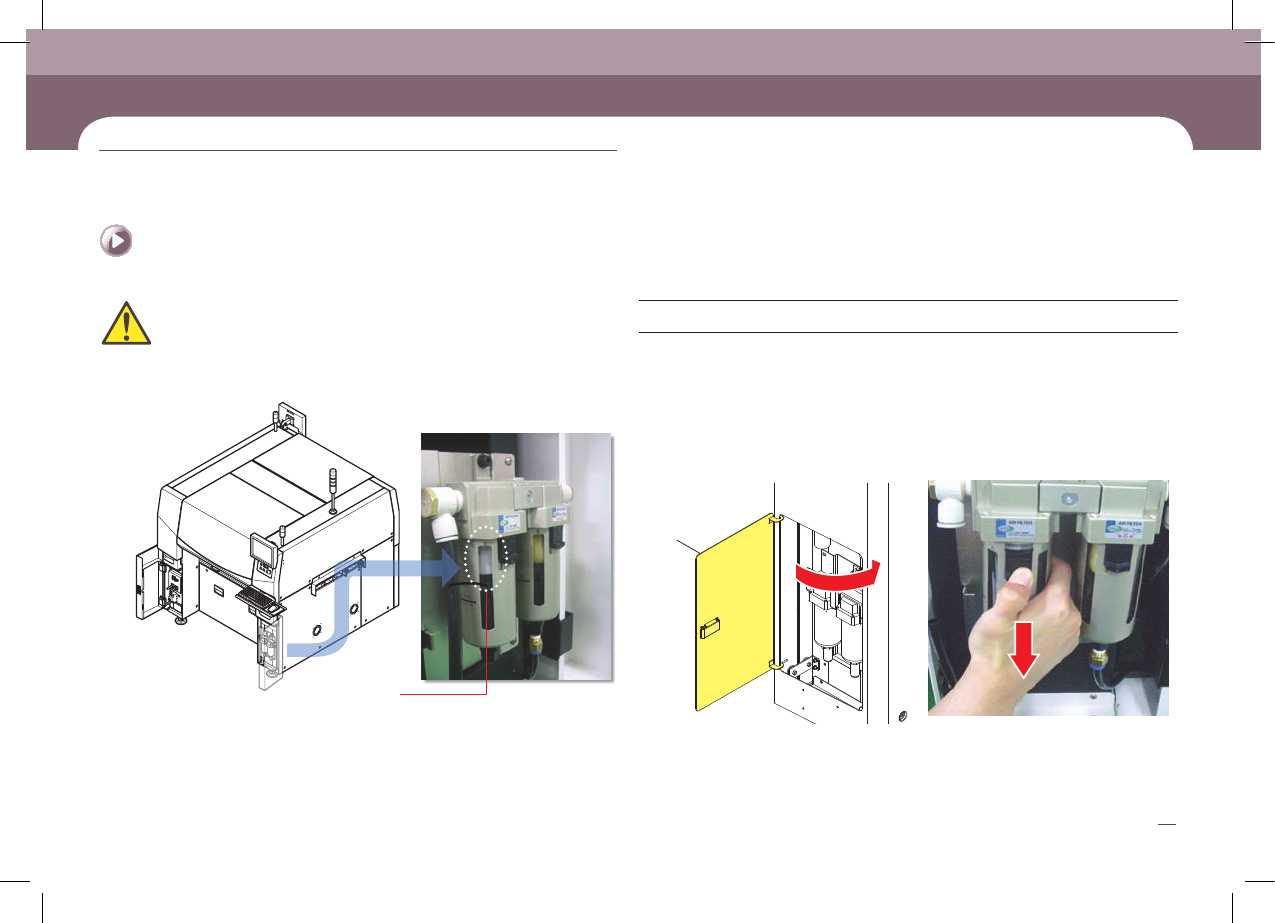

3. 장비 후면 우측 하단의 도어를 열어 Air Filter 용기 잠금 버튼을 내림
2. 장비에 공급되는 Main공압 차단
Air Filter 점검 및 교환
조치
Air Filter 또는 Mist Separator Filter 교환 시 공압을 차단하지 않고 작업을
진행할 경우 상해를 입을 수 있음. 반드시 공압을 차단하고 작업을 진행
경 고
