Chapte r 1 유 지보 수 조건 SM411F Maintenance Handbook 9 Chap ter 1 Adva nced Fl exible Compon ent P lacer SM321 1 2 3 키 누 르기 Fr on t X Fr a me 이 원 하는 위 치로 이동 할 때까 지 ‘ ▼ ’ 키 계 속 누름 SM321 1 2 3 JO G 선택 SM321 1 2 3 G1 선 택 SM321 …
SM411F Maintenance Handbook
8
Chapter 1
Advanced Flexible Component Placer
Front/Rear X Frame 중간지점으로 이동된 모습
유지보수 조건
본 Part에서는 장비를 유지보수하기 위한 작업환경, 작업도구 등에 대하여 알아봅니다.

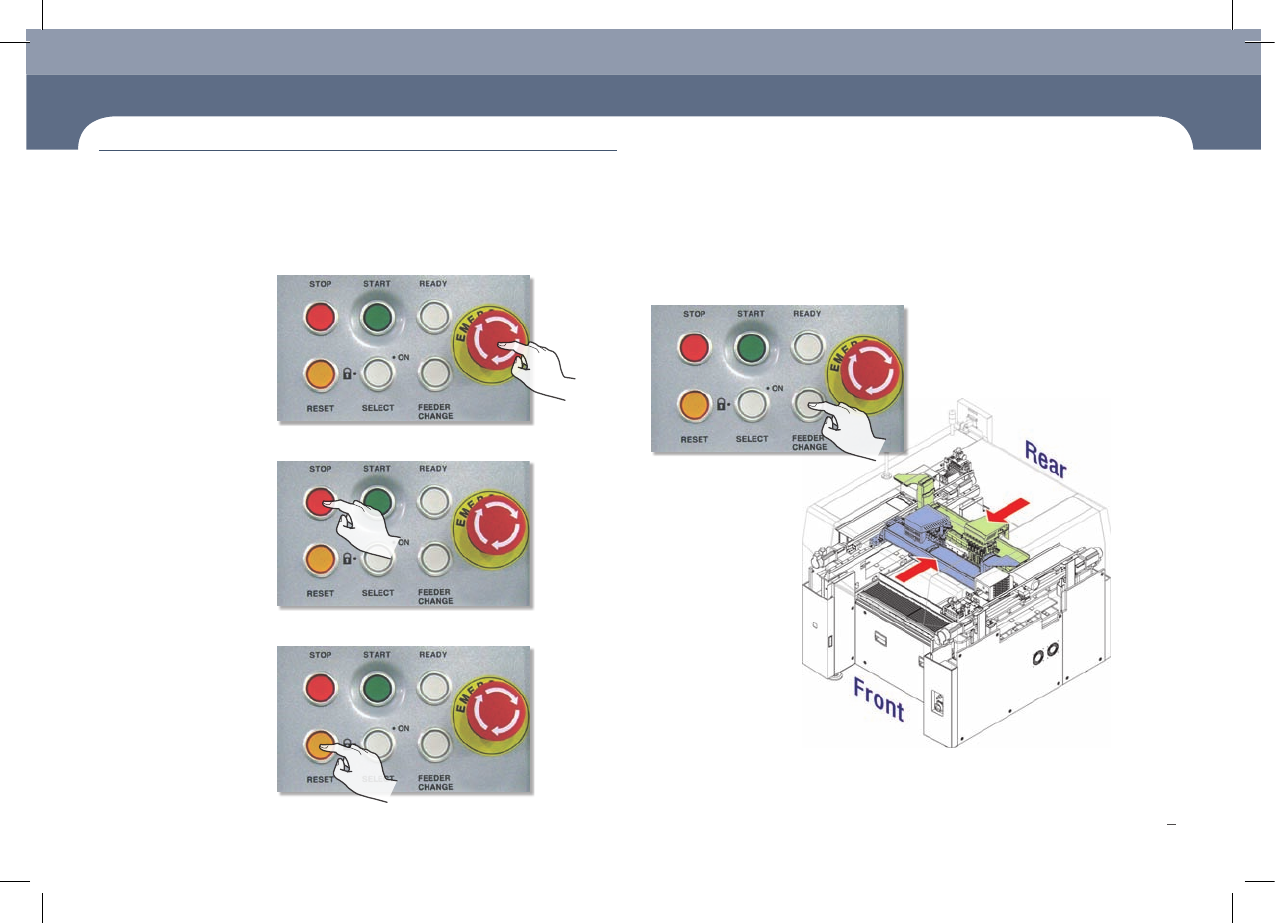

1. 'EMG' 스위치를 누름 1. ‘FEEDER CHANGEEMG’ 스위치를 누름
2. STOP’ 버튼을 누름
3. RESET’ 버튼을 누름
2. 비상정지 하기 3. Front/Rear X Frame 중간지점 이동
Chapter 1
유지보수 조건
SM411F Maintenance Handbook
9
Chapter 1
Advanced Flexible Component Placer
SM321
1
2
3
키 누르기
Front X Frame이 원하는 위치로
이동할 때까지 ‘▼’ 키 계속 누름
SM321
1
2
3
JOG 선택
SM321
1
2
3
G1 선택
SM321
1
2
3
XY 선택
UF20TBH
NOISE FILTER
RATING: 450V20A
F.R
R.L
AIR PRESSURE
SAFEGUARD
OVERRIDE
MAIN SWITCH
SAFEGUARD
OVERRIDE
MAIN SWITCH
STOP
RESET
SELECT
FEEDER
CHANGE
START
READY
Front X Frame
Rear X Frame
유지보수 조건
본 Part에서는 장비를 유지보수하기 위한 작업환경, 작업도구 등에 대하여 알아봅니다.
1. MODE 선택하기 2. AXIS 선택하기 3. G.SEL 선택하기 4. 조작키 누르기 Front X Frame 전면 이동
4. Front X Frame의 전면이동
SM411F Maintenance Handbook
10
Chapter 1
Advanced Flexible Component Placer
UF20TBH
NOISE FILTER
RATING: 450V20A
F.R
R.L
AIR PRESSURE
SAFEGUARD
OVERRIDE
MAIN SWITCH
SAFEGUARD
OVERRIDE
MAIN SWITCH
STOP
RESET
SELECT
FEEDER
CHANGE
START
READY
SM321
1
2
3
SM321
1
2
3
SM321
1
2
3
SM321
1
2
3
유지보수 조건
본 Part에서는 장비를 유지보수하기 위한 작업환경, 작업도구 등에 대하여 알아봅니다.
키 누르기
Front X Frame이 원하는 위치로
이동할 때까지 ‘▲’ 키 계속 누름
JOG 선택 G1 선택XY 선택
Front X Frame
Rear X Frame
1. MODE 선택하기 2. AXIS 선택하기 3. G.SEL 선택하기 4. 조작키 누르기 Front X Frame 후면 이동
5. Front X Frame의 후면이동
