Chapte r 5 월 간 점검 SM411F Maintenance Handbook 59 Chap ter 5 Adva nced Fl exible Compon ent P lacer F .R R.L 월 간 점 검 극세사 천, 편 도붓, 주유기, Grea se : AFE (THK) Y F r a m e L M G ui d e 청 소 및 주 유 유 지 보 수 도 구 조 치 1. “Fr ont X Fr…
SM411F Maintenance Handbook
58
Chapter 5
Advanced Flexible Component Placer
월간 점검

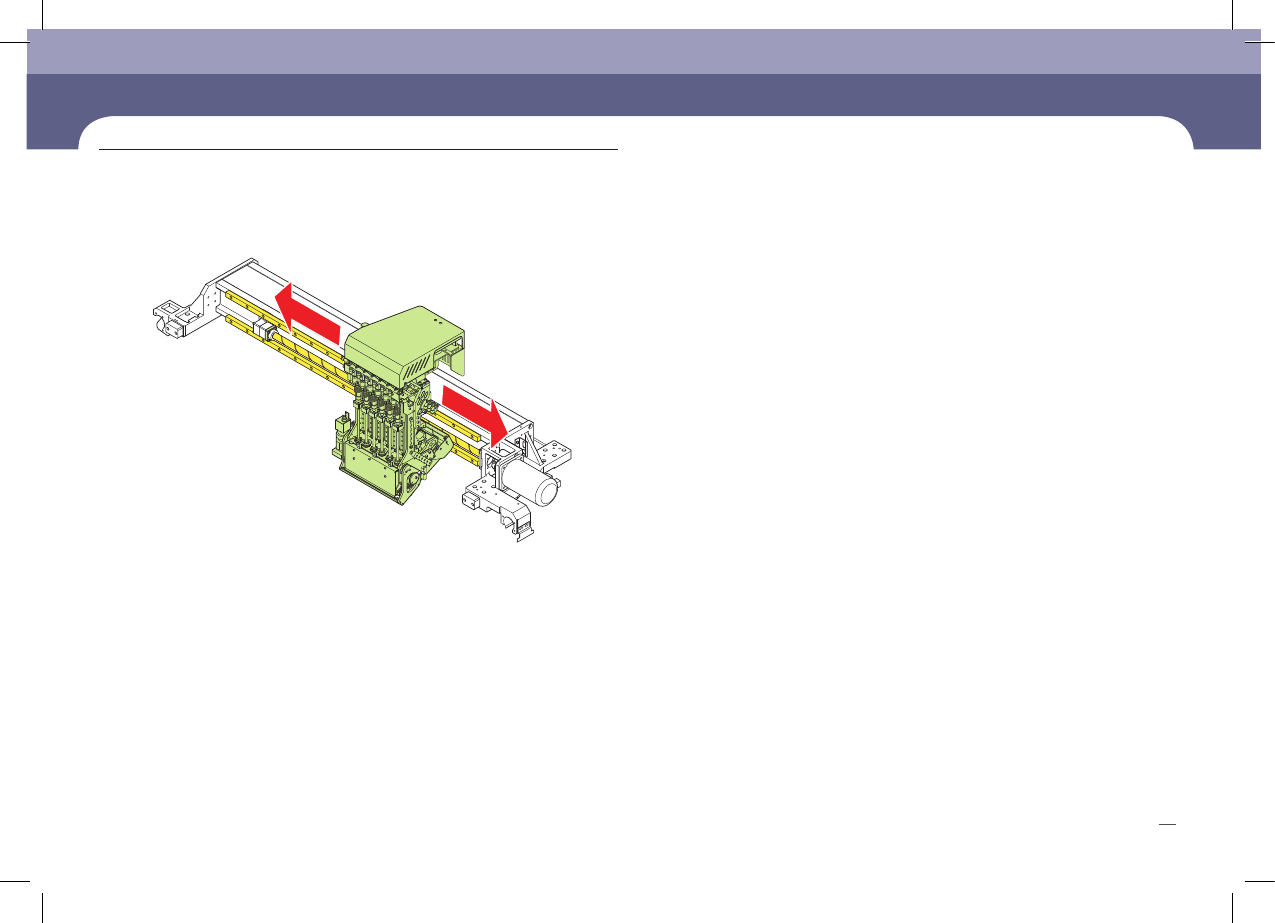

8. Head Assembly를 좌,우로 3회 왕복 이동
9. “비상정지 해제하기(Page 14)”를 참조하여 비상정지 해제하여 작업을 재진행
Chapter 5
월간 점검
SM411F Maintenance Handbook
59
Chapter 5
Advanced Flexible Component Placer
F.R
R.L
월간 점검
극세사 천, 편도붓, 주유기, Grease : AFE (THK)
Y Frame LM Guide 청소 및 주유
유지보수 도구
조치
1. “Front X Frmae의 전면이동 (Page 9)”과 “Rear X Frame의 후면이동
(Page 12)”을 참조하여 각각의 X Frame을 양쪽 끝으로 이동
2. OP패널의 ‘EMG’ 버튼을 눌러서 작업을 정지 후 ‘STOP’, ‘RESET’ 버튼을
차례대로 누르기. 자세한 사항은 “비상정지 하기 (Page 8)”참조
3. 극세사 천을 이용하여 LM Guide Rail 청소
지정된 주유기로 지정된 그리스를 지정된 방법으로 주유하여야 함.
그 외의 방법으로 주유를 하지 않음
주 의
장비의 가동 환경이 가혹할 시 주유 상태를 자주 확인하여 주유하시기 바람
주 의
SM411F Maintenance Handbook
60
Chapter 5
Advanced Flexible Component Placer
F.R
R.L
A1
A4
A2
A3
B1
B4
B3
B2
A1 A2
B1 B2
A3 A4
B3 B4
월간 점검
4. Grease 주유기를 이용하여 Grease를 주유
