Chapter 3
일일 점검
SM411F Maintenance Handbook
33
Chapter 3
Advanced Flexible Component Placer

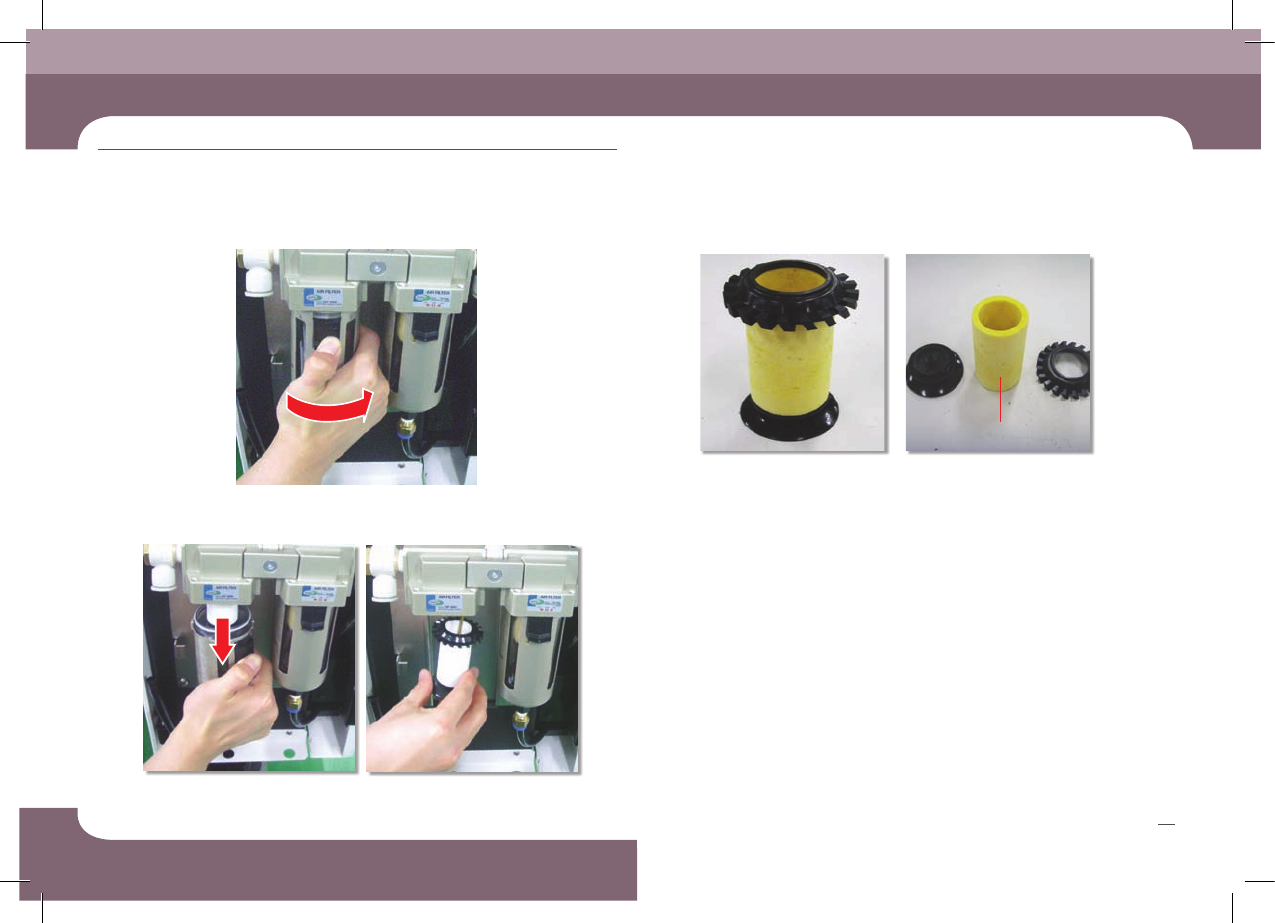

Filter Element 뭉치
Filter Element
일일 점검
4. 시계 반대 방향으로 돌려 용기를 분리
5. Filter Element Assembly를 분리
6. Filter Element 뭉치에서 Filter Element 교환
7. 분해의 역순으로 조립
8. “비상정지 해제하기(Page 14)”를 참조하여 비상정지 해제하여 작업을 재진행
SM411F Maintenance Handbook
34
Chapter 3
Advanced Flexible Component Placer
[CH1]
TRAY
NEXT
PREVIOUS
LAN
MCCB
GROUND
INTERFACE
[CH2]
FEEDER
STOP
RESET
SELECT
FEEDER
CHANGE
START
READY

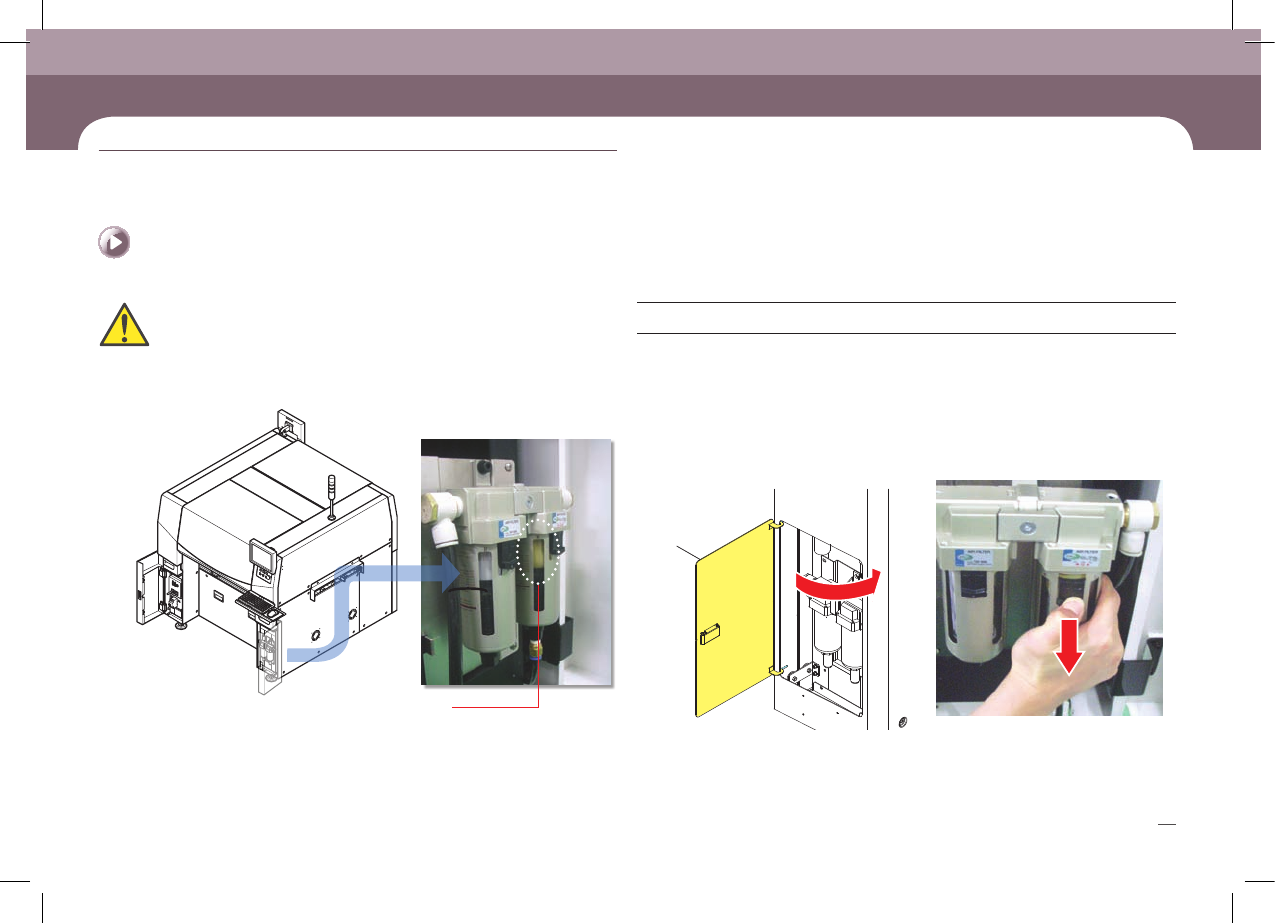

Mist Seperator Filter
변색확인
용기 잠금 버튼
일일 점검
공기 속의 먼지를 제거함으로써 공압 사용 시 이물질로 인한 장비 오류를 방지
1. OP패널의 ‘EMG’ 버튼을 눌러서 작업을 정지 후 ‘STOP’, ‘RESET’ 버튼을 차례대로
누르기. (자세한 사항은 “비상정지 하기 (Page 8)”참조)
3. 장비 후면 우측 하단의 도어를 열어 Air Filter 용기 잠금 버튼을 내림
2. 장비에 공급되는 Main공압 차단
Mist Seperator Filter 점검 및 교환
조치
Air Filter 또는 Mist Separator Filter 교환 시 공압을 차단하지 않고 작업을
진행할 경우 상해를 입을 수 있음. 반드시 공압을 차단하고 작업을 진행
경 고
Chapter 3
일일 점검
SM411F Maintenance Handbook
35
Chapter 3
Advanced Flexible Component Placer
Filter Element 뭉치
Filter Element
일일 점검
4. 시계 반대 방향으로 돌려 용기를 분리
5. Filter Element Assembly를 분리
6. Filter Element 뭉치에서 Filter Element 교환
7. 분해의 역순으로 조립
8. “비상정지 해제하기(Page 14)”를 참조하여 비상정지 해제하여 작업을 재진행
