SM411F Maintenance Handbook
16
Chapter 1
Advanced Flexible Component Placer
번호 명 칭 용 도
1 공기분사기 Camera Lens 표면 먼지 제거
2 붓 피더베이스 표면의 이물질 제거
3 면봉 Nozzle Holder 청소
4 알코올 Cover Glass 표면 청소
5 극세사 천 Mirror 또는 Lens의 이물질 제거
6 앰보스 장갑 Camera 또는 Mirror 청소
1 2
3
4
5
6
유지보수 조건
본 Part에서는 장비를 유지보수하기 위한 작업환경, 작업도구 등에 대하여 알아봅니다.
유지보수를 위한 도구

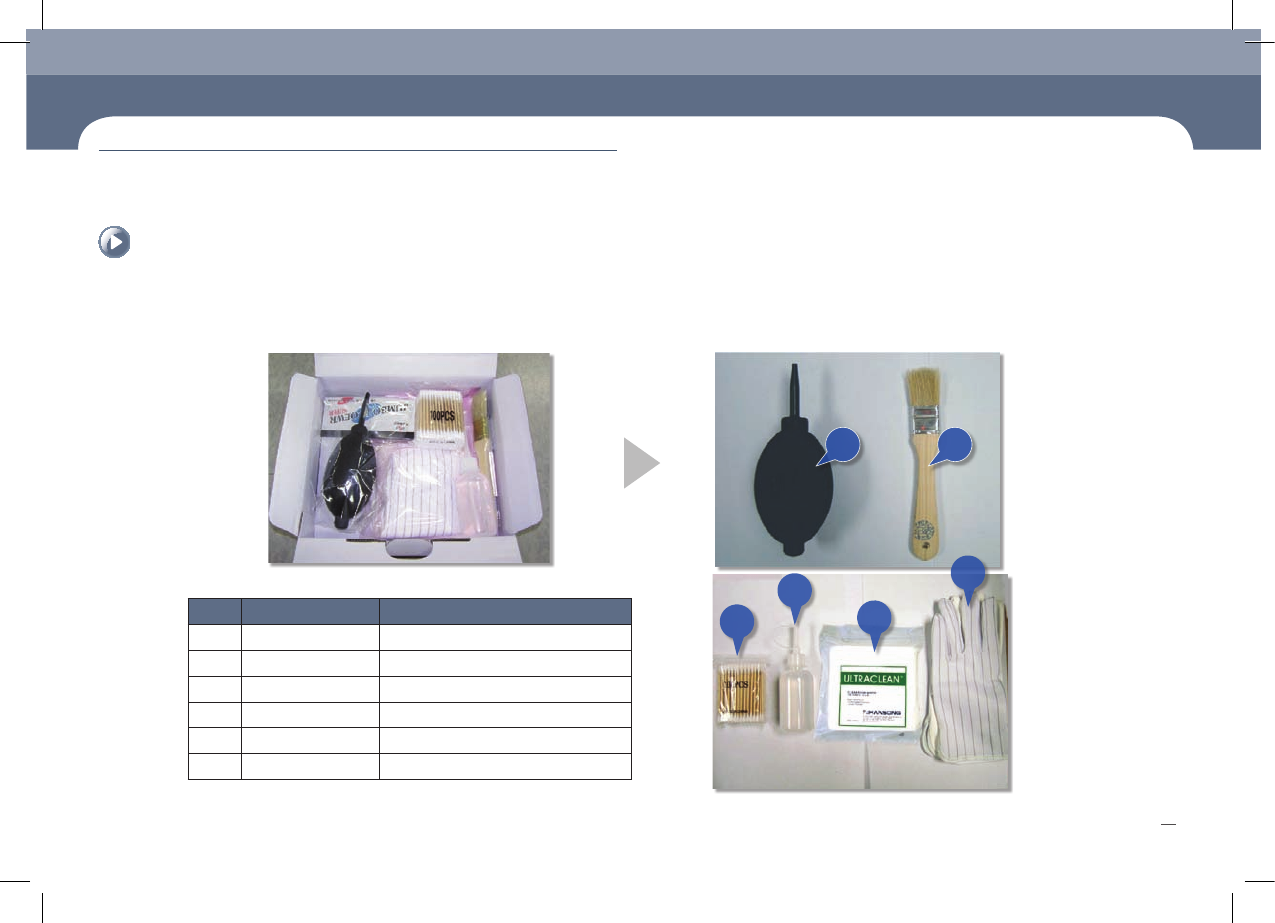

- 본 장비를 유지보수하기 위해서 필요한 도구인 Cleaning Kit가 장비와 함께 제공됩니다. 여기선 Cleaning Kit를 구성하는 구성물과 용도를 기술합니다.
1. Cleaning Kit (자재번호: J81000118C)
Chapter 1
유지보수 조건
SM411F Maintenance Handbook
17
Chapter 1
Advanced Flexible Component Placer
번호 명 칭 자재 번호
1 스패너(7mm) J1700011
2 T렌치 J9099034A
3 노즐용 윤활유 J8001073A
4 스프레이 J8001073A
5 드라이버 J8001065A
6 몽키스패너 J8001066A
7 46mm스패너 J1700028
1
2
3
4
5
6
7
8
AIR PRESSURE
SAFEGUARD
OVERRIDE
MAIN SWITCH
STOP
RESET
SELECT
FEEDER
CHANGE
START
READY
SAFEGUARD
OVERRIDE
MAIN SWITCH
유지보수 조건
본 Part에서는 장비를 유지보수하기 위한 작업환경, 작업도구 등에 대하여 알아봅니다.

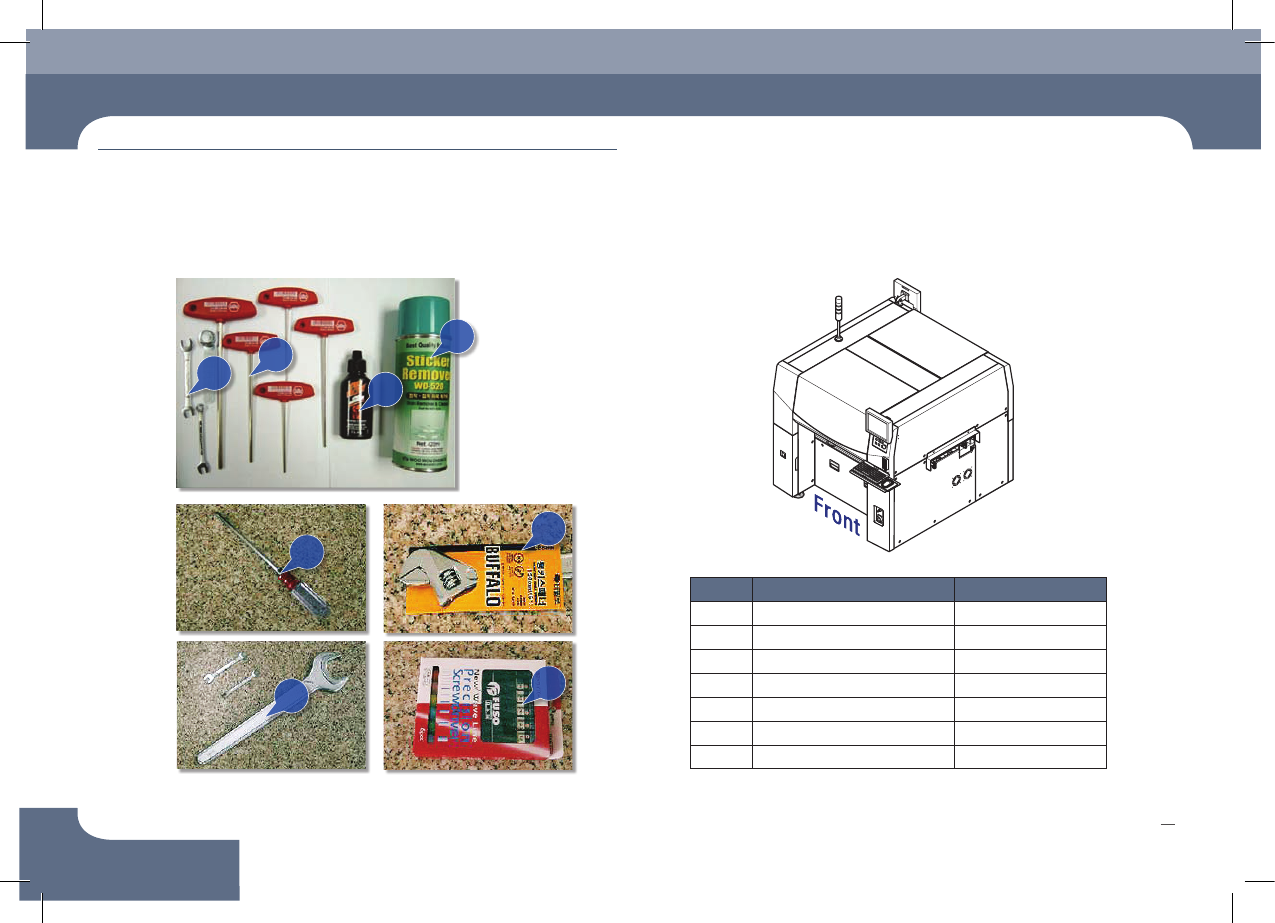

2. 기타 제공 도구
SM411F Maintenance Handbook
18
Chapter 2
Advanced Flexible Component Placer
점검 항목
참고 사항
소모품
교환 주기
비고
점검 주기 No 점검 품목 점검 사항 도구
매일
1 Nozzle 점검 및 청소 에어건, 면봉 2년 수시 점검
2 Dump Box 청소 장비 사용 후
3 Feeder 및 Feeder Base 청소 브러쉬, 천 장비 사용 후
4 Backup Table 청소 천 장비 사용 후
5 Air Filter 점검 및 교환 1년 수시 점검
6 Mist Seperator Filter 점검 및 교환 1년 수시 점검
7 Fix Camera Cover Glass 점검 및 청소 렌치, 천 수시 점검
8 Fix Camera Lens 점검 및 청소 렌치, 공기분사기 수시 점검
매주
9 Head Fly Camera Lens 청소 렌치,공기분사기,면봉
10 Head Mirror 청소 공기분사기,천
11 Cover Cooling Fan Filter 청소 진공청소기
12 Solenoid Valve 점검 및 교환 교체시 C/S로 연락 2년
13 Head Vacuum Filter 점검 및 교환 교체시 C/S로 연락 6개월
월간
14 Head Nozzle Holder Tube 점검 및 교환 별도치구 교체시 C/S로 연락
15 Head Spindle 청소 에어건, 천
16 Conveyor Sensor 점검 및 청소 면봉, 천
17 Cover Cooling Fan 점검 및 청소 드라이버, 진공청소기
유지보수 점검 항목
1. 유지보수 점검 항목
