2-53 2 4.3 形状参数 形状参数 26225-P2-00 形状类型 形状类型有以下 5 种。从下拉框中选择与使用的标记相符的类型。 形状类型 说 明 例 圆 正方形、长方形 正三角形 特殊形状 角检测 标记形状为圆形时选择。 标记形状为正方形、长方形时选择。 标记形状为正三角形时选择。 标记形状为圆形、正方形、长方形、正三角形以外的一个整体时选择。 想要将图样的角部作为标记进行检测时选择。 形状类型 25230-P2-00
2-52
2

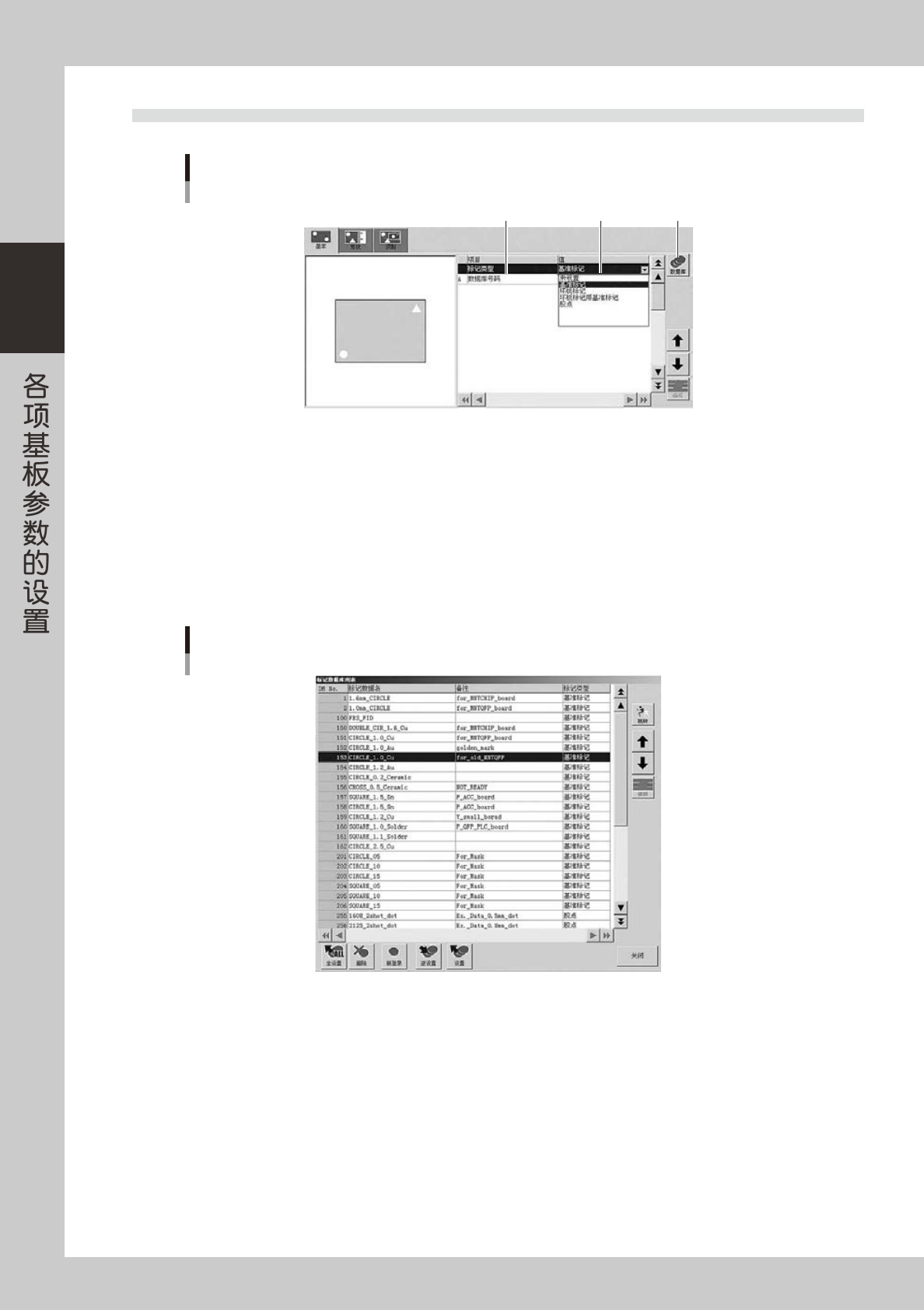

4.2 基本参数
[数据库]按钮
2 1
基本参数
26223-P2-00
1. 标记类型
从下拉框中选择标记类型。如果使用基准标记功能，选择“基准标记”，如果使用坏板标记功能，则选择“坏板标记”。
如果将基准标记作为坏板标记使用时，设置为“坏板标记用基准标记”。
此处所设置的内容显示在标记画面上侧列表的“标记类型”栏。
2. 数据库号码
从数据库复制了参数值时，显示原参数的数据库号码。
想要从数据库复制参数值时，按 [ 数据库 ] 按钮，显示“标记数据库列表”画面后，从中选择想要复制的数据，
按 [ 设置 ] 按钮进行复制。
数据库列表
26224-P2-00
2-53
2

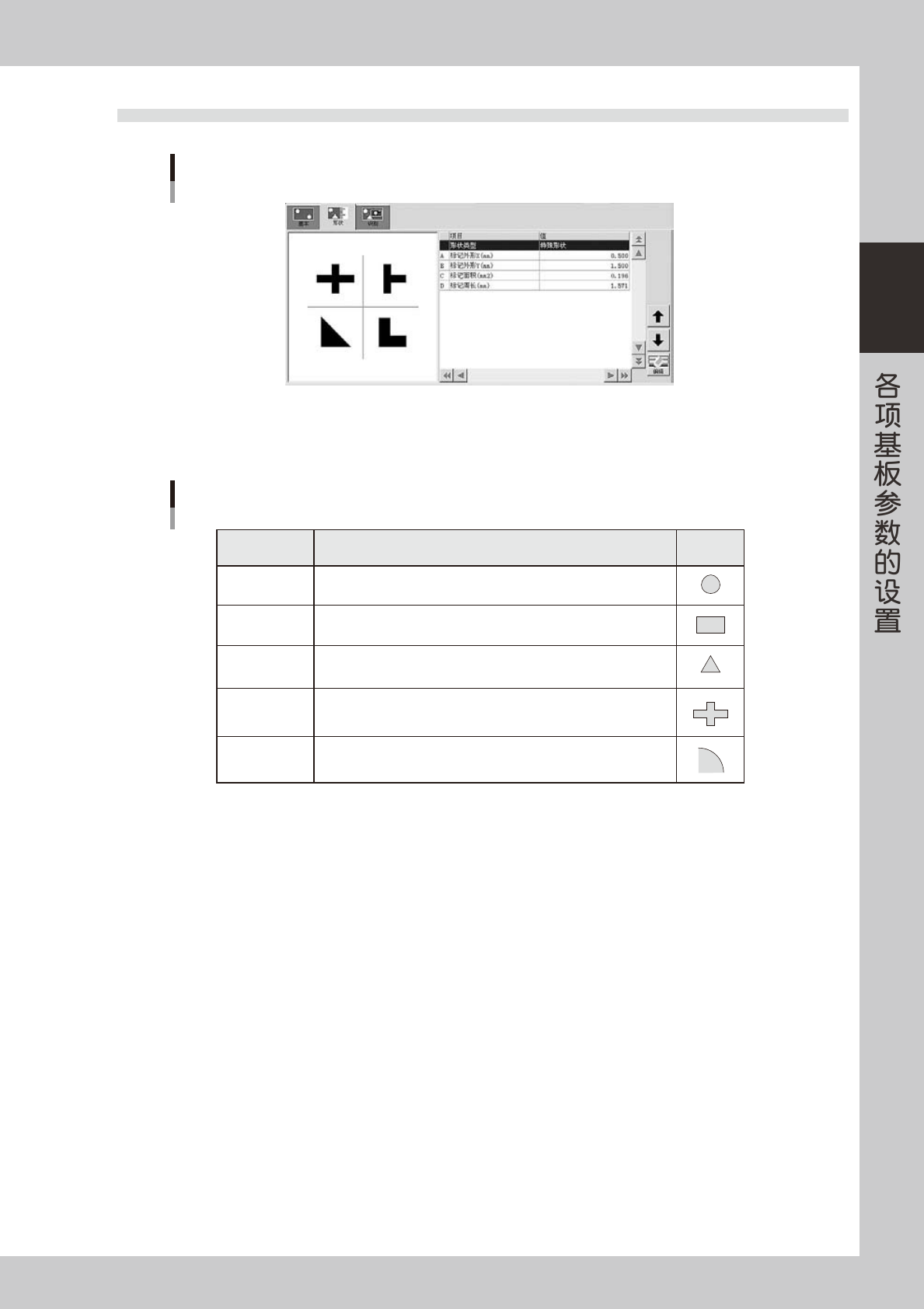

4.3 形状参数
形状参数
26225-P2-00
形状类型
形状类型有以下 5 种。从下拉框中选择与使用的标记相符的类型。
形状类型 说 明 例
圆
正方形、长方形
正三角形
特殊形状
角检测
标记形状为圆形时选择。
标记形状为正方形、长方形时选择。
标记形状为正三角形时选择。
标记形状为圆形、正方形、长方形、正三角形以外的一个整体时选择。
想要将图样的角部作为标记进行检测时选择。
形状类型
25230-P2-00
2-54
2

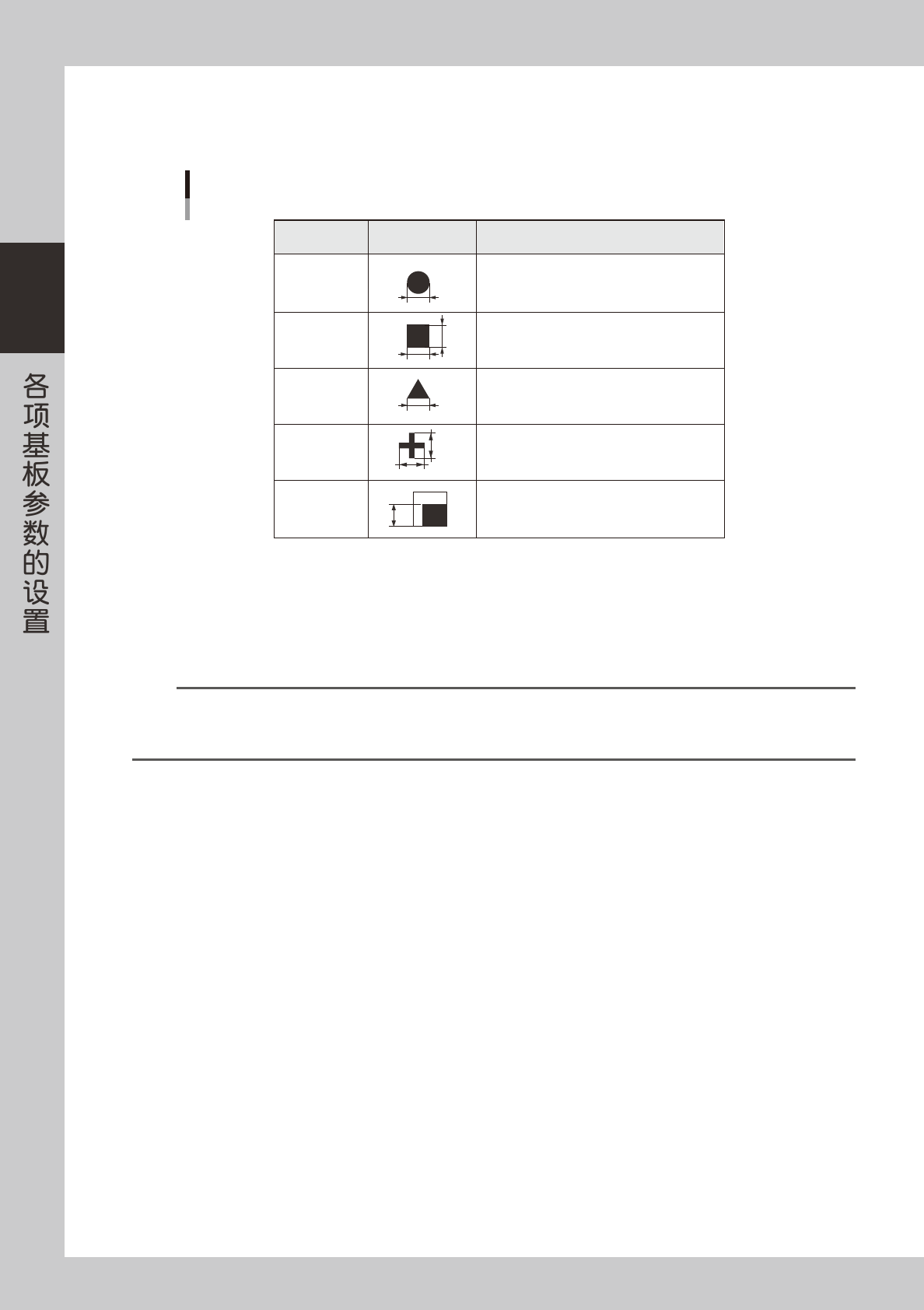

A、B: 标记外形 (mm)
输入标记的外形尺寸。参照下表输入用直尺等测得的准确数值。如果基本参数的“标记类型”设置为“坏板标记”时，
不显示此参数，而显示“标记检测范围”。
例 标记外型 形状类型
X
X
Y
Y
输入直径的长度
输入各边的长度
输入一边的长度
在“标记外形X”中输入X的长度,
在“标记外形Y”中输入Y的长度。
标记检测范围内显示的两条边中，
输入短边的长度。
圆
正方形、长方形
正三角形
特殊形状
角检测
标记外形
25231-P2-00
C: 标记面积 (mm
2
)
此参数只有在“形状类型”设置为“特殊形状”时才显示。标记面积以 mm
2
为单位输入。
D: 标记周长 (mm)
此参数只有在“形状类型”设置为“特殊形状”时才显示。标记周长以 mm 为单位输入。
n
要点
由于受照明环境等因素影响，识别得到的数值和实际测量得到的数值不一致时容易发生错误。这时，可以加大识别参数中的“标记
识别公差”或先将“标记识别公差”设置为 100% 后，再通过标记调整进行识别测试，输入识别测试得到的面积和周长。数据得到
后再将“标记识别公差”恢复到原来的数值。
