2-82
2

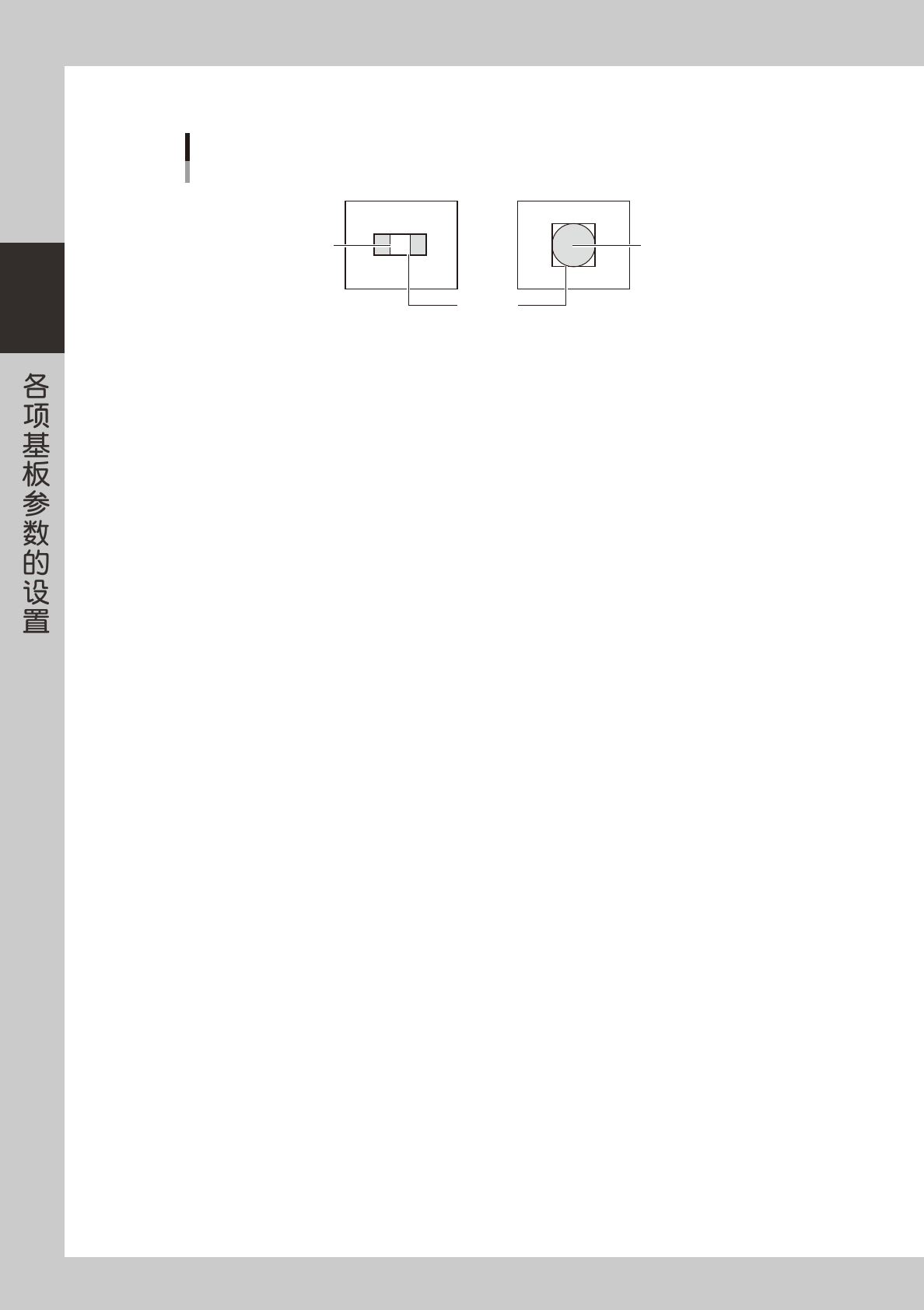

5. 用上述方法使用示教窗口框住图样或标记。
示教窗口尺寸
图样时
示教窗口
标记时
图样 标记
25242-P2-00
8
按[示教]按钮。
按 [ 示教 ] 按钮，自动输入示教框的中心位置坐标。
第 3 章 安装选配装置时设置的参数
目录
1. 带式送料器以外的供给装置 3-1
1.1 宽幅多杆式送料器 3-1
1.2 自动、外部托盘交换器 3-5
1.3 固定托盘式送料器 3-11
2. 共面度检测器 3-15
2.1 使用时的注意事项 3-15
2.2 机器数据的设置 3-16
2.3 基板程序的设置 3-17
2.3.1 基板信息 3-17
2.3.2 元件信息 3-18
2.3.3 元件调整 3-19
2.4 与共面度检测相关的错误 3-21
3. 负荷控制 ( 仅限 YS88) 3-22
3.1 使用时的注意事项 3-22
3.2 负荷控制的设置 3-22
3.2.1 设置方法 3-22
4. 切带机 3-25
4.1 贴装中切带 3-26
4.2 传送中切带 3-26
4.3 其它设置 3-27
5. 回收载盘 3-29
3-1
3
1.带式送料器以外的供给装置
1.1 宽幅多杆式送料器
仅限使用宽幅多杆式送料器的元件，进行下列设置。
1
安装送料器。
将装有元件的送料器固定在送料器架上。固定位置必须满足下列 2 个条件。
1. 基准标记识别相机的的可动范围内
因为需用基准标记识别相机示教元件的吸附位置。
2. 前侧送料器架内
元件信息以前侧送料器架供给元件为基础。
2
选择元件。
打开元件画面，将光标移至用宽幅多杆式送料器供给元件的数据行。
3
设置基本参数画面的“元件供给形态”栏。
将“元件供给形态”栏设置为“杆式”。

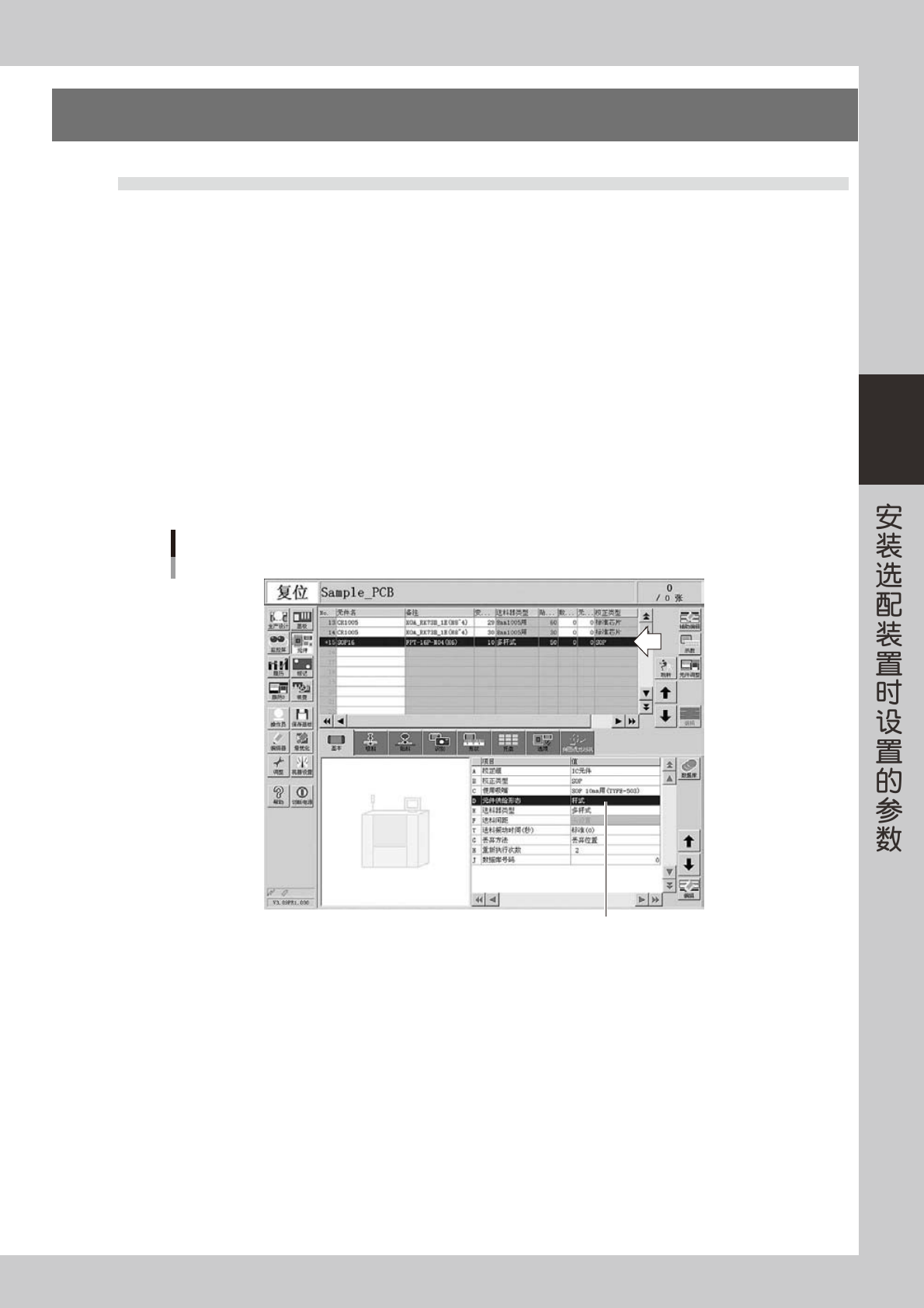

元件的选择、元件供给形态的设置
设置为“杆式”
26300-P2-00
