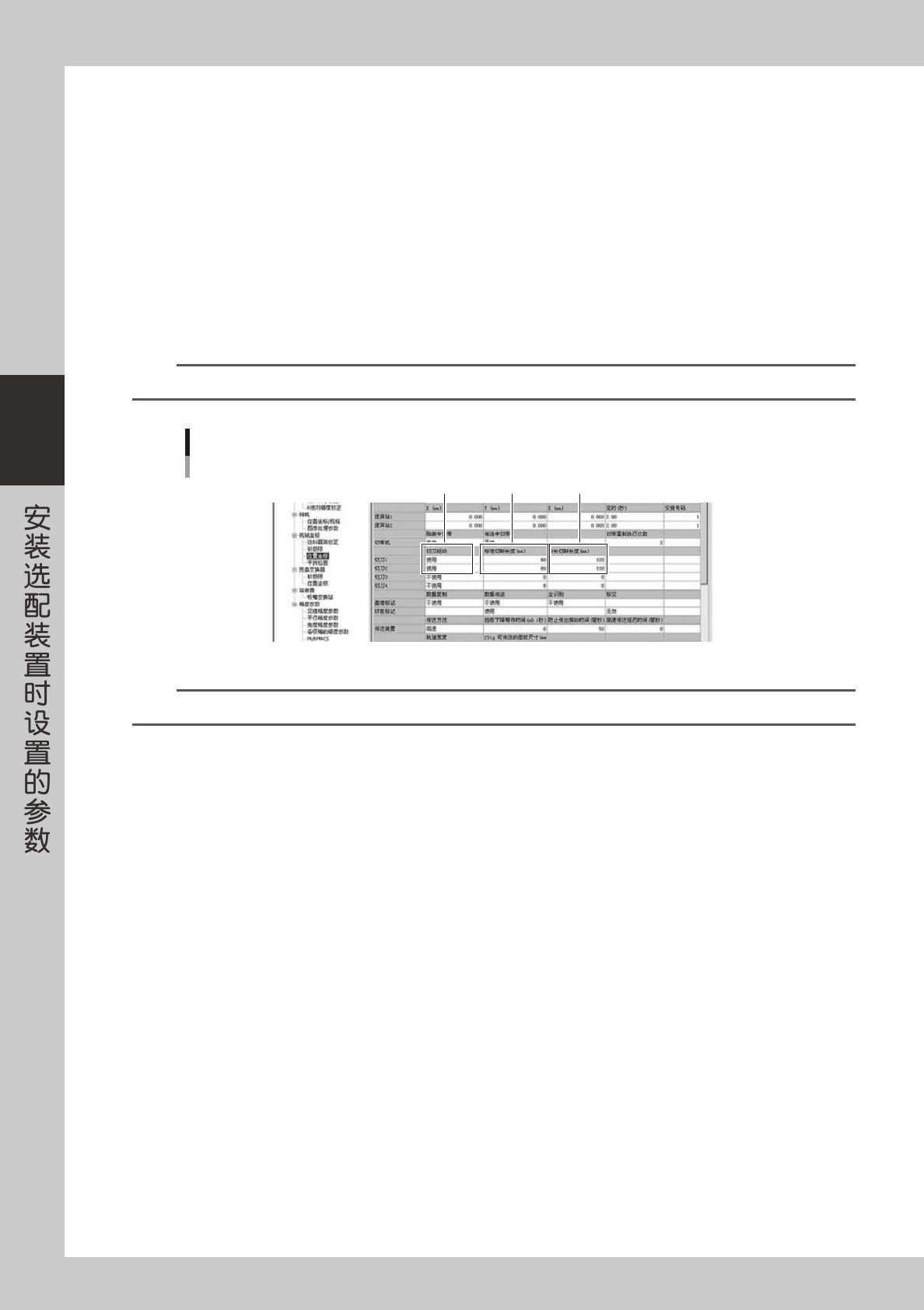

■ 分别设置各料带切刀
安装在前后侧的料带切刀可以分别设置下列项目。一般，前侧为“切刀 1”，后侧为“切刀 2”。
1. 切刀驱动
如果设置为“使用”，则料带切刀为驱动的对象。
如果设置为“不使用”，除了按“装置”画面的 [ 切刀 1] 和 [ 切刀 2] 按钮以外，料带切刀不会作动。
2. 标准切断长度 (mm)
只有将“贴装中切带”设置为“有效”时，此参数才有效。
原则上，走带长度超过此长度时，进行切带。但，根据条件不同，也有暂不切带的情况。
3. 最长切断长度 (mm)
只有将“贴装中切带”设置为“有效”时，此参数才有效。
走带长度超过此长度时，必定切带。
n
要点
“标准切断长度 (mm)”的输入值必须小于“最长切断长度 (mm)”的输入值。
分别设置各料带切刀
1 2 3
26333-P2-00
n
要点
使用切刀 3 和切刀 4 的 4 切刀规格为特别定制。
3-29
3
5.回收载盘
YS 系列托盘交换器，通过选配回收载盘可以不必损伤元件回收识别相机检出的不良元件。
本章节，介绍使用回收载盘的设置方法。

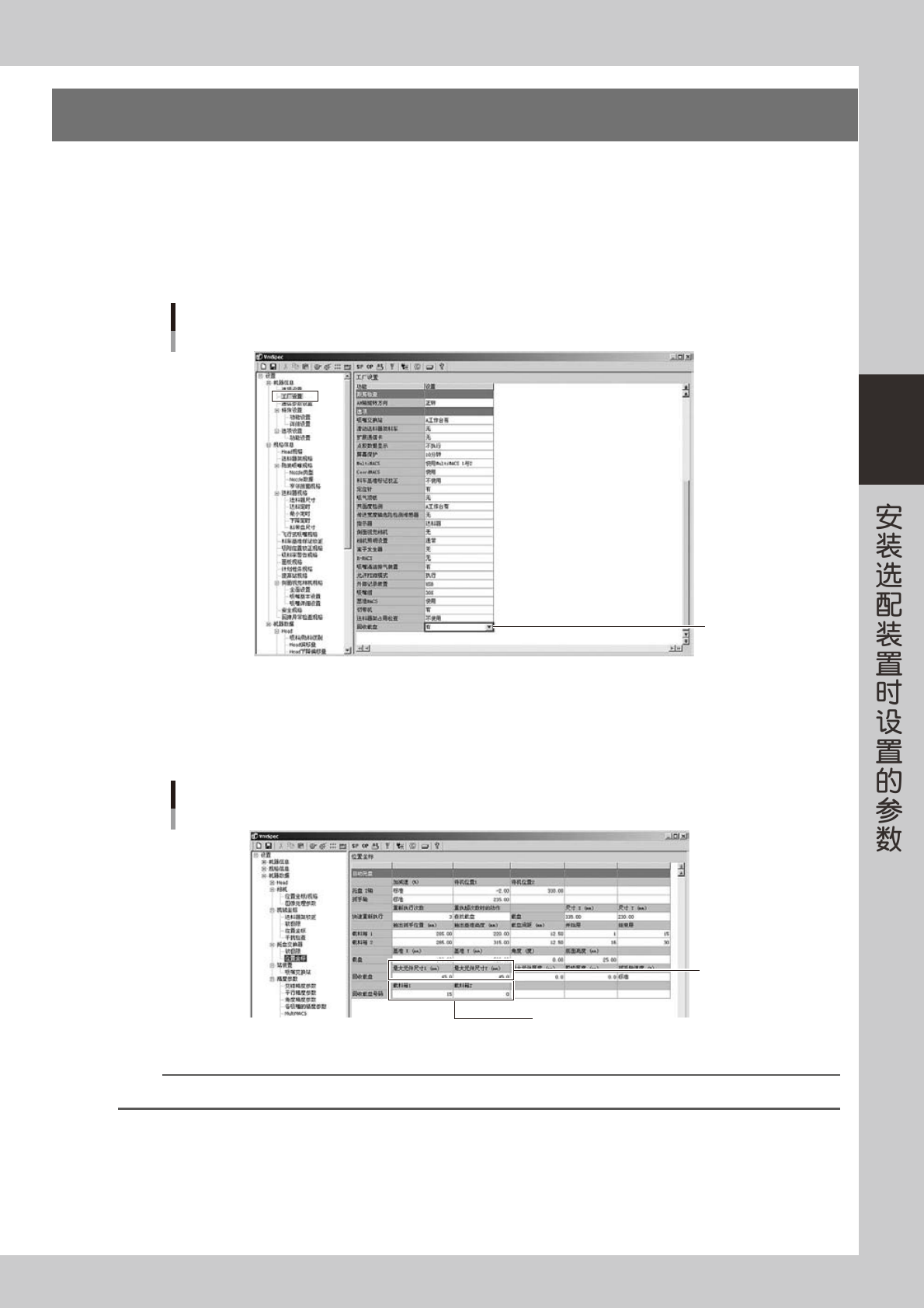

■ 将回收载盘设置为有效
想要使用回收载盘时，必须按 [ 机器设置 ] 按钮，打开“设置”→“机器信息”→“工厂设置”画面 , 将“选项”内的
“回收载盘”栏设置为“有”。
设置此处
机器设置
26334-P2-00
■ 最大元件尺寸的设置 (Xmm，Ymm)
想要更改最大元件尺寸时，按 [ 机器设置 ] 按钮，打开“设置”→“机器数据”→“托盘交换器”→“位置坐标”画面。
根据需要，更改回收载盘的“最大元件尺寸 X”、“最大元件尺寸 Y”栏。出厂时的默认值为贴片机可以使用的最大元件尺寸。
设置此处
最大元件尺寸
输入载盘号码
26335-P2-00
n
要点
最大元件尺寸 X 相当于元件信息中的外形尺寸 Y，最大元件尺寸 Y 相当于元件信息中的外形尺寸 X。
3-30
3
‧
最大元件尺寸不同，可回收的个数也相应不同
下表为 sATSII 的可回收个数。机型不同，可回收的个数会有差异。
最大元件尺寸
X
、
Y
元件个数
X
元件个数
Y
可回收个数 /1 张载盘
20mm 11 7 77
个
32mm 8 5 40
个
45mm 6 3 18
个
n
要点
元件的 XY 个数，根据吸附误差 ( 距中心位置的偏移量 ) 和载盘上可以到达的范围自动计算。元件与元件之间必须有间隔且间距不变，
按阵列状放置。
■ 载盘号码的设置
设置使用回收载盘时的载盘号码。各载料箱可以分别在任意柜层设置 1 张回收载盘。如果此栏为 0，会被视为没有设置。
n
要点
在基板程序内指定盘装元件的“起始载盘号码”、“结束载盘号码”时，注意不要与指定为回收载盘的号码重复。此外，根据准备回
收的元件尺寸和元件信息中的载盘间距，如果被视为可能会发生干扰，在读入基板程序时会发生错误。此时，必须更改“起始载盘
号码”、“结束载盘号码”的设置。
c
注意
切勿将生产中不使用的载盘放置在回收载盘的上层。回收元件后退回载料箱时，载盘可能会与元件发生碰撞。
■ 丢弃方法的设置
按 [ 元件 ] 按钮，打开“基本”选项卡画面，将“G ：丢弃方法”栏设置为“回收装置”。
设置此处
丢弃方法的设置
26336-P2-00
n
要点
YS24X 贴片机，回收载盘只能用于 B 工作台的元件。想要不损伤元件回收 A 工作台的元件时，使用废弃站。
■ 回收载盘的回收动作
回收载盘的回收动作，如下所示。
‧
使用上下载料箱时，优先使用供给元件的载料箱的回收载盘 ( 载料箱 1 的不良元件由载料箱 1 的回收载盘回收 )。
‧
如果其中 1 张回收载盘已装满时，切换至空的回收载盘。
‧
想要将 B 工作台侧的带式元件回收到回收载盘时，使用前次刚用过的回收载盘。
