2-82 2 5. 用上述方法使用示教窗口框住图样或标记。 示教窗口尺寸 图样时 示教窗口 标记时 图样 标记 25242-P2-00 8 按[示 教]按 钮 。 按 [ 示教 ] 按钮，自动输入示教框的中心位置坐标。
2-81
2

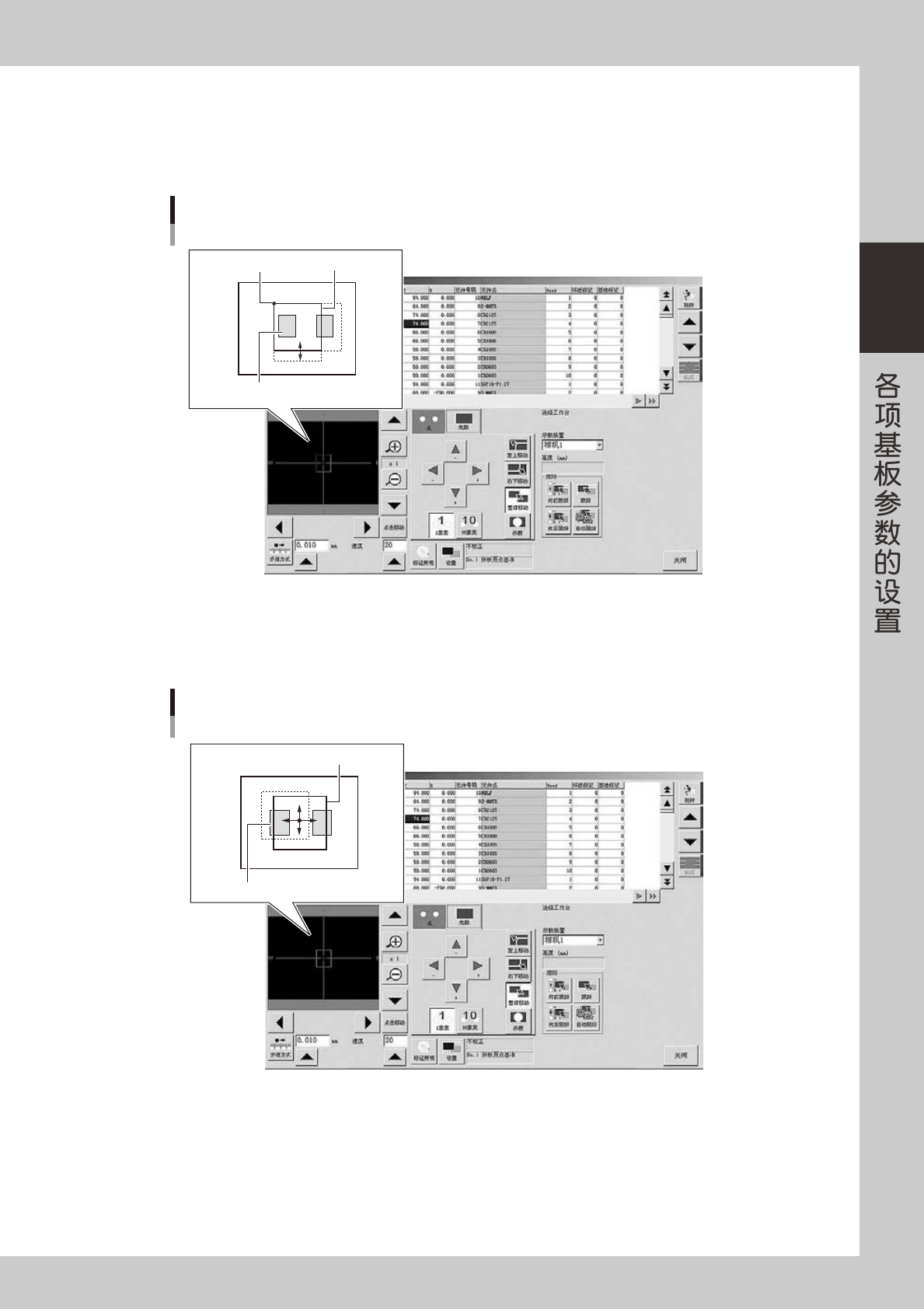

3. 按 [ 右下移动 ] 按钮。
按此按钮，视觉显示屏中的红框右侧和下侧变粗，可以左上角为基点拉动变粗的边框。按箭头按钮，
拉动边框。此外，将光标对准变粗的边框时，光标形状会发生变化。按住鼠标按钮移动鼠标，也可以
拉动边框。
示教窗口显示ー右下移动
示教窗口基点
图样
示教窗口基点
图样
26250-P2-00
4. 按 [ 整体移动 ] 按钮。
按此按钮，视觉显示屏中的红框上下左右都变粗。按箭头按钮，移动红框。此外，将光标对准粗红框
的中心时，光标形状会发生变化。按住鼠标按钮移动鼠标，也可以移动红框。
示教窗口显示ー整体移动
示教窗口
图样
示教窗口
图样
26251-P2-00
2-82
2
5. 用上述方法使用示教窗口框住图样或标记。
示教窗口尺寸
图样时
示教窗口
标记时
图样 标记
25242-P2-00
8
按[示教]按钮。
按 [ 示教 ] 按钮，自动输入示教框的中心位置坐标。
第 3 章 安装选配装置时设置的参数
目录
1. 带式送料器以外的供给装置 3-1
1.1 宽幅多杆式送料器 3-1
1.2 自动、外部托盘交换器 3-5
1.3 固定托盘式送料器 3-11
2. 共面度检测器 3-15
2.1 使用时的注意事项 3-15
2.2 机器数据的设置 3-16
2.3 基板程序的设置 3-17
2.3.1 基板信息 3-17
2.3.2 元件信息 3-18
2.3.3 元件调整 3-19
2.4 与共面度检测相关的错误 3-21
3. 负荷控制 ( 仅限 YS88) 3-22
3.1 使用时的注意事项 3-22
3.2 负荷控制的设置 3-22
3.2.1 设置方法 3-22
4. 切带机 3-25
4.1 贴装中切带 3-26
4.2 传送中切带 3-26
4.3 其它设置 3-27
5. 回收载盘 3-29
