A-42

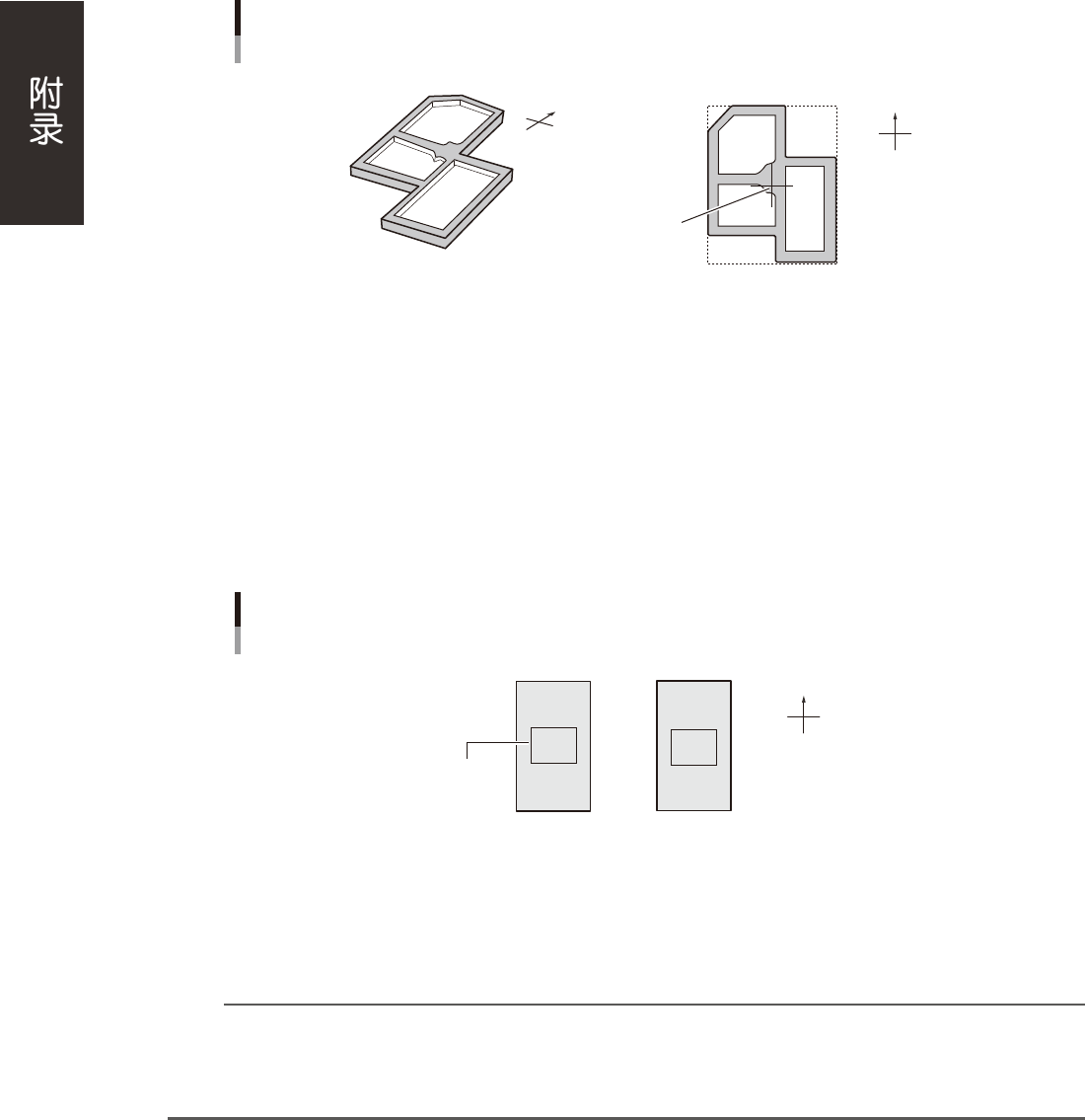

8: 屏蔽元件
适用于屏蔽元件。按正确方向放置元件时，水平、垂直直线的倾斜 ( 下图 a 〜 h 的平均角度 ) 作为元件的角度，该角度的
外接矩形 ( 下图 A) 作为元件中心。外形轮廓的大半由水平、垂直的直线构成，并且构成元件的轮廓必须全部相连接。
特殊长方形
8: 屏蔽元件 元件例
N
S
EW
N
S
E
W
仰视图
元件中心
a
b
c
d
e
f
h
g
A
25742-P0-00
自动 2 值化的方法
指定“识别”参数的“J.元件界限值”设置为 0」时的 2 值化方法。
明暗辨别
自动算出使黑白最为分明的界限值。端子部和载体部的明暗差 ( 对比度 ) 明显时使用。
面积基准
决定界限值，使作为端子所设置的面积显示为白色。除端子以外没有其它反光物时，可以使用。
10: 正反面判定
适用于判定矩形元件的正反面。以矩形 ( 以下称“判定区域”) 指定测量亮度的范围，通过检查该区域的亮度偏差 ( 分散 )，
判定元件的正反面。
A
特殊长方形
10: 正反面判定 元件例（仰视图）
N
S
EW
OK NG
判定区域
25743-P0-00
判定用 3σ 界限值
设置判定用亮度偏差 (3σ) 的界限值。比较此处所指定的值与判定区域内的亮度偏差。
判定用平均亮度界限值
一般设置为 0。
参考
一般设置为 0，但有时设置 0 以外的值可以防止过度判定。设置为 0 以外的值时，如果在下列条件，会发生识别错误。
1. “NG 判定条件”参数的设置为“分散”。
2. 判定区域内的亮度偏差超过了在“判定用 3σ 界限值”参数中指定的值。
3. 判定区域内的平均亮度超过了此处所指定的值。
元件中心检测方法
详细内容，参照前述算法“3:方向判定”。
判定区域偏移有效
设置是否使判定区域偏移。
‧
有 效
按照在判定区域偏移量 X、Y 中指定的值移动判定区域。
‧
无 效
在元件中央部设置判定区域。
A-43
NG 判定条件
指定判定为不良的条件。
‧
分 散
测量值大于在“判定用 3σ 界限值”参数中指定的界限值时，判定为错误。
‧
不分散
测量值小于在“判定用 3σ 界限值”参数中指定的界限值时，判定为错误。
自动 2 值化的方法
指定“识别”参数的“J.元件界限值”设置为 0 时的 2 值化方法。
明暗辨别
自动算出使黑白最为分明的界限值。端子部和载体部的明暗差 ( 对比度 ) 明显时使用。
面积基准
决定界限值，使作为端子所设置的面积显示为白色。除端子以外没有其它反光物时，可以使用。
判定区域尺寸 X、Y
指定判定区域的尺寸。通过元件调整功能确认元件后输入数值。
判定区域偏移量 X、判定区域偏移量 Y
指定判定区域的偏移量。输入从元件中心到判定区域 ( 矩形 ) 中心的距离。
此处输入的值，在“判定区域偏移有效”参数设置为“有效”时使用。
11: 4 角基准识别
使用 4 个角附近的直线，对近似矩形的元件进行定位时使用。
特殊长方形
11: 4角基准识别 元件例
N
S
EW
仰视图
25744-P0-00
边缘检测开始位置 (mm)
指定从矩形部的端面到可确保精度的直线的距离 ( 如下图 A)。
边缘检测宽度 (mm)
指定可确保精度的直线部分的长度 ( 如下图 B)。
特殊长方形
边缘检测开始位置、边缘检测宽度 元件例
N
S
EW
A B
25745-P0-00
矩形尺寸 X、Y(mm)
指定矩形部分的尺寸。
A-44
A4.智能识别功能
使用此功能，可以简单地创建不规则元件的元件信息。
使用此功能时，必须注意下列限制事项以及注意事项。
■ 可以使用的机型及机器软件
可以使用此功能的机型与机器软件的版本，如下表所示。
项目名 对象版本
适用机型
YGOS V30
、
V40
系列贴片机
适用机器软件
V3.32STD R1.000
以上或
V4.32STD R1.000
以上
■ 可以使用的基板文件格式及元件数据库格式
可以使用此功能的基板文件格式与元件数据库格式，如下表所示。
项目名 对象格式
基板文件格式
YGX
元件数据库格式
FDX
■ 限制事项
使用此功能时，必须注意下列限制事项。
●
必须具备板载 1GB 以上内存的系统主板。
●
根据创建元件数据时使用的机器软件版本的不同，吸附、贴装元件时的动作会有所不同。
‧
版本为 V3.42STDR1.000 以后或 V4.42STDR1.000 以后的版本时，吸附与贴装动作都不受限制。
‧
版本为 V3.42STDR1.000 以前或 V4.42STDR1.000 以前的版本时，同一吸附组中最多只能识别 1 个使用智能识别的元件。
连续贴装使用智能识别的元件时，贴装头的动作是由 1 个贴装头吸附元件并完成识别、贴装后，再由另 1 个贴装头吸附、
识别、贴装元件，与通常的动作不同。
●
识别的元件，如果其样板数据的边缘数过多时，可能会出现识别结果无法在贴装头移至贴装位置之前完成处理，导致无法
立即开始贴装。
●
可以保存使用智能识别的元件数据的环境如下 ：
VGOSV30、V40 以及 P-TOOL( 仅限 YGX 格式 )
●
使用智能识别时，VGOSV21 的机型也必须安装兼容版本。如果不安装兼容版本，当生产中有使用智能识别的元件时，会
发生元件识别错误。
c
注意
如果在非上述环境中保存含有使用智能识别的元件数据的基板程序时，使用智能识别的元件数据会被删除。
●
在机器设置中切换了是否使用“智能识别”后，务必重新启动机器。否则会发生元件识别错误。
