按 [ 详细设置 (D)] 按钮，设置详细条件。
分别打开各选项卡，设置必要的条件。
■ 固定基板
n
要点
固定基板，是指送料器安装位置已固定，不想因为最优化改变安装位置的基板程序。
在“固定基板”选项卡设置进行最优化时是否参照固定基板。不参照时，不需要设置。
此外，合并基板也可以作为固定基板进行同样的操作。

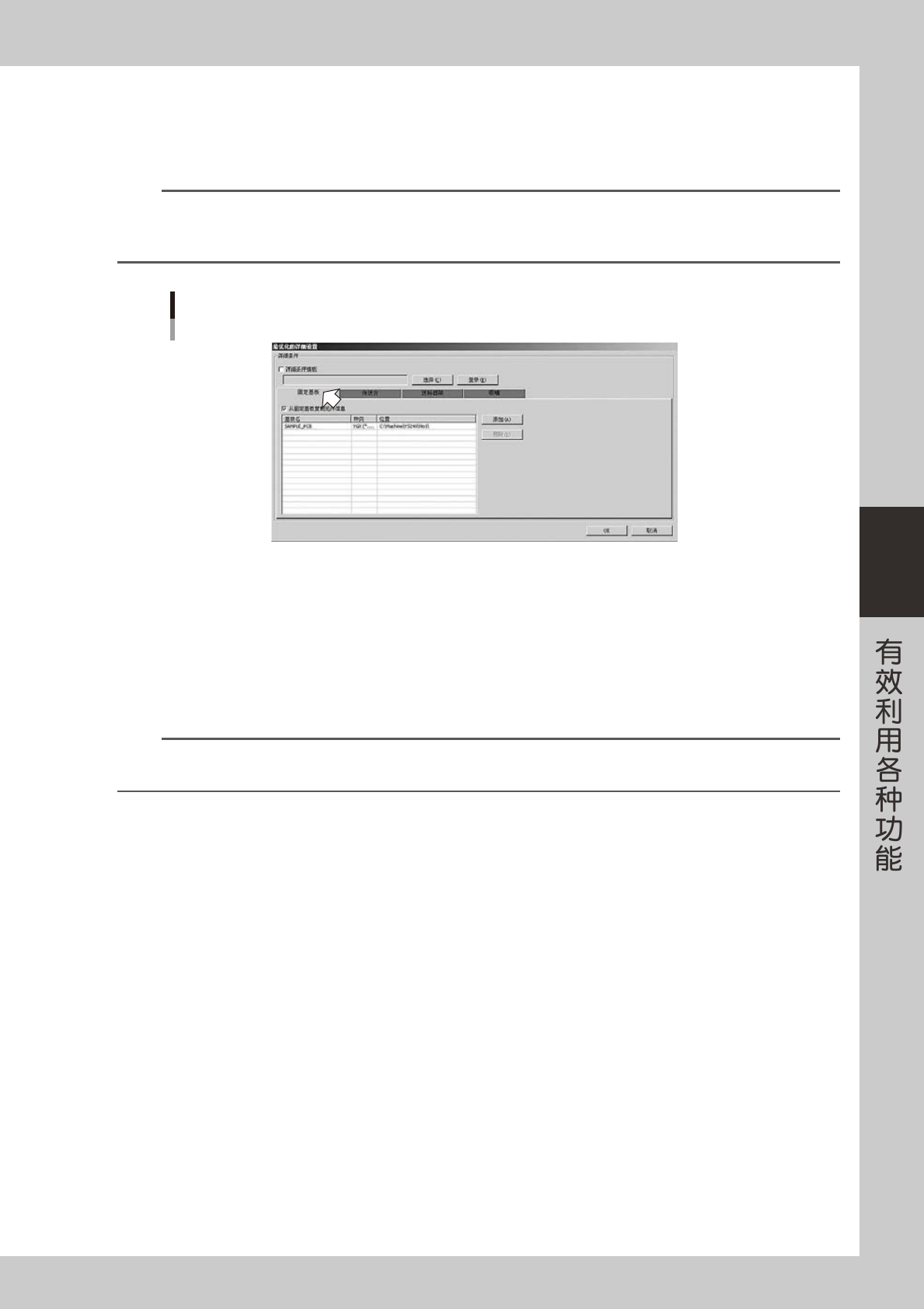

设置详细条件画面
固定基板
26440-P2-00
设置固定基板时，按 [ 添加 ] 按钮，打开选择基板的画面，选择固定基板程序。设置了固定基板时，最优
化根据下列条件设置送料器的安装位置。
‧
与固定基板中所登录的元件名相同时
该元件被设置在固定基板所使用的送料器安装位置处。
‧
与固定基板中所登录的元件名不同时
该元件被设置在固定基板所使用的送料器安装位置以外。
n
要点
如果勾选了“从固定基板复制元件信息”的选择框，则相匹配的元件的信息会被更新为固定基板的元件信息。如果想要保持进行最
优化的基板的元件信息时，点击选择框，删除勾号。
4-36
4
■ 传送台、传送台 / 轨道 ( 双轨贴片机 )
设置传送台/轨道
以双轨贴片机为例
26441-P2-20
传送台
设置想要进行最优化的传送台。
如果想要对所有传送台进行最优化时，勾选“对全部传送台执行最优化”的选择框。
如果只想对选择的传送台进行最优化时，删除“对全部传送台执行最优化”选择框中的勾号后，勾选想要
进行最优化的传送台“执行”栏中的选择框。
c
注意
最优化以传送台为单位，CT 推测以机器为单位进行。如果既有想要进行最优化的传送台又有不想进行的传送台时，其中不想进行
最优化的传送台也会进行 CT 推测。
轨道 ( 双轨贴片机 )
设置想要进行最优化的轨道。通常，建议对所有轨道进行最优化。
如果想要对所有轨道进行最优化时，勾选“对全部轨道执行最优化”的选择框。
如果只想对选择的轨道进行最优化时，删除“对全部轨道执行最优化”选择框中的勾号后，勾选想要进行
最优化的轨道“执行”栏中的选择框。
■ 送料器架
设置送料器架
26442-P2-00
设置通过最优化分配元件时想要使用的送料器架。
使用所有送料器架时，勾选“使用全部送料器架执行最优化”的选择框。
只想使用选择的送料器架时，删除“使用全部送料器架执行最优化”选择框中的勾号后，勾选想要使用的
送料器架的选择框。
4-37
4
各机型贴片机的送料器架编号，如下图所示。
设置送料器架时的送料器架编号
右→左、左→右传送基板通用
送料器架1
送料器架1
送料器架2
送料器架4 送料器架3
送料器架2
前后60连固定 (YS12、Y2S4)
背面
正面
背面
正面
前后24连 (YS12、YS88、YS100、YS24、YS24X)
送料器架1 送料器架2
送料器架3 sATS
背面
正面
前后24连＋sATS (YS88、YS100)
送料器架1
送料器架2送料器架1
送料器架2送料器架1
ATS15
正面
正面
正面
背面
前60连固定 (YS12P)
前24连 (YS12F)
前24连＋ATS15 (YS12F)
前24连 / 后14连＋sATSII (YS24X) 前24连固定＋后60连固定 (YS24、YS24X)
送料器架1 送料器架2
送料器架1 送料器架2
送料器架3
送料器架3
sATSII
背面
正面
背面
正面
送料器架1 送料器架2
ATS15
背面
正面
前14连固定＋ATS15 (YC8)
正面
前14连固定 (YC8)
送料器架1 送料器架2
送料器架1
送料器架2
背面
正面
前后46连 (YSM40)
送料器架1
送料器架2
背面
正面
送料器架1
送料器架1
送料器架2
送料器架2
背面
正面
背面
正面
前12连＋C-ATS、后46连 (YSM40)
前12连＋C-ATS、后12连＋C-ATS (YSM40)
C-ATS
C-ATS
前46连 / 后12连＋C-ATS (YSM40)
C-ATS
C-ATS
25411-P2-70
