1.2 自动、外部托盘交换器
下面，介绍使用自动托盘交换器、外部托盘交换器的元件的参数设置方法。
c
注意
可以使用本功能的贴片机 ：YS100、YS88、YS12F、YS24X ( 单轨 / 双轨 )、YC8、YSM40 (2 梁机型 )。
无法使用本功能的贴片机 ：YS12、YS12P、YS24、YS24X ( 双段传送台 )、YSM40 (4 梁机型 )。
1
安装元件。
将盘装元件装入载盘。
2
选择元件。

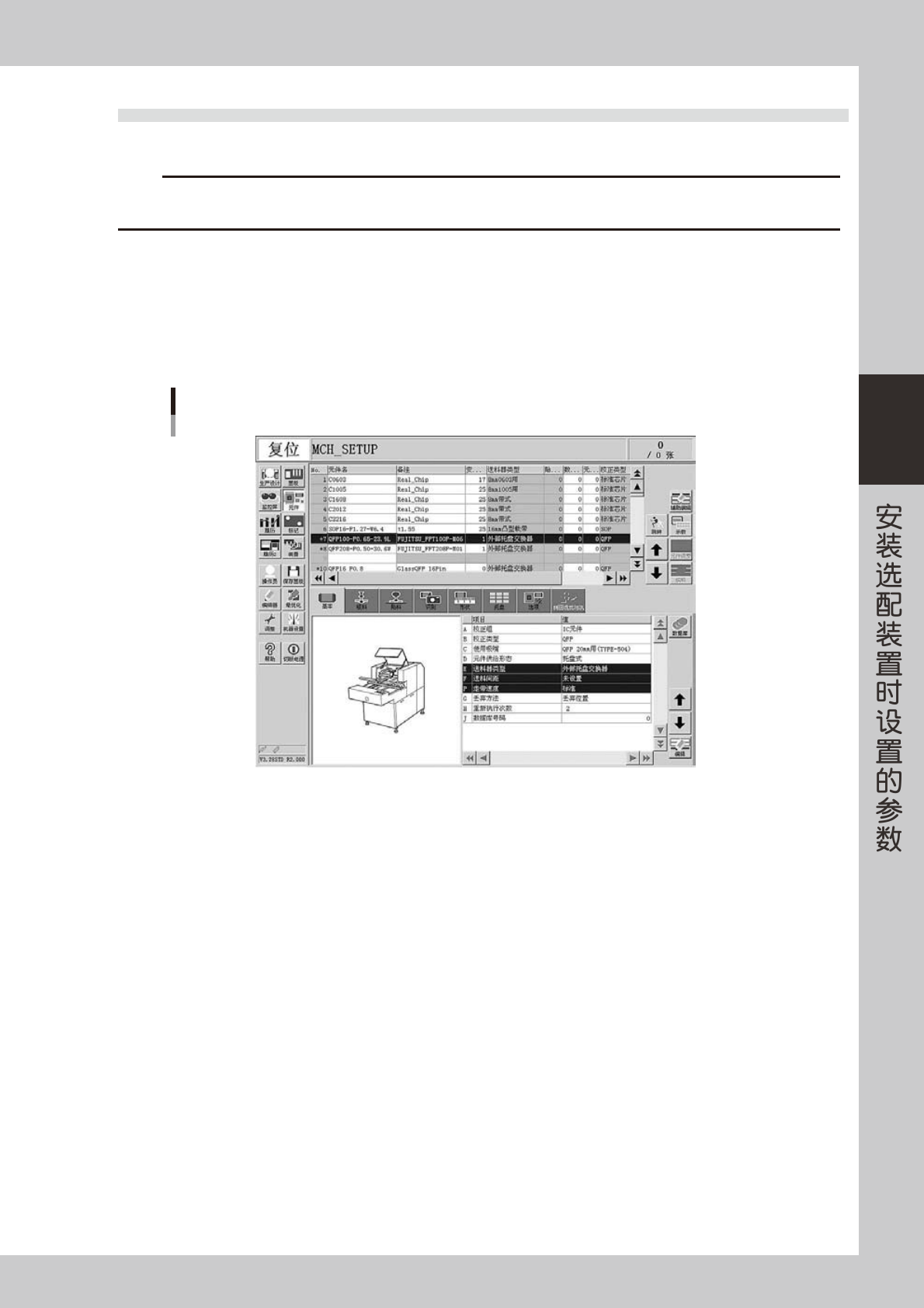

打开元件画面，将光标对准由托盘交换器供给元件的数据行。
元件的选择
26304-P2-10
3
设置元件的供给形态。
将基本参数画面的“元件供给形态”栏设置为“托盘”。
4
设置送料器的类型。
根据使用的托盘供给装置，设置基本参数画面的“送料器类型”栏。
‧
sATS/sATSII : 设置为“自动托盘交换器”。
‧
ATS15 : 设置为“自动托盘交换器”。
‧
C-ATS : 设置为“自动托盘交换器”。
‧
dYTF : 设置为“外部托盘交换器”。
3-6
3
5

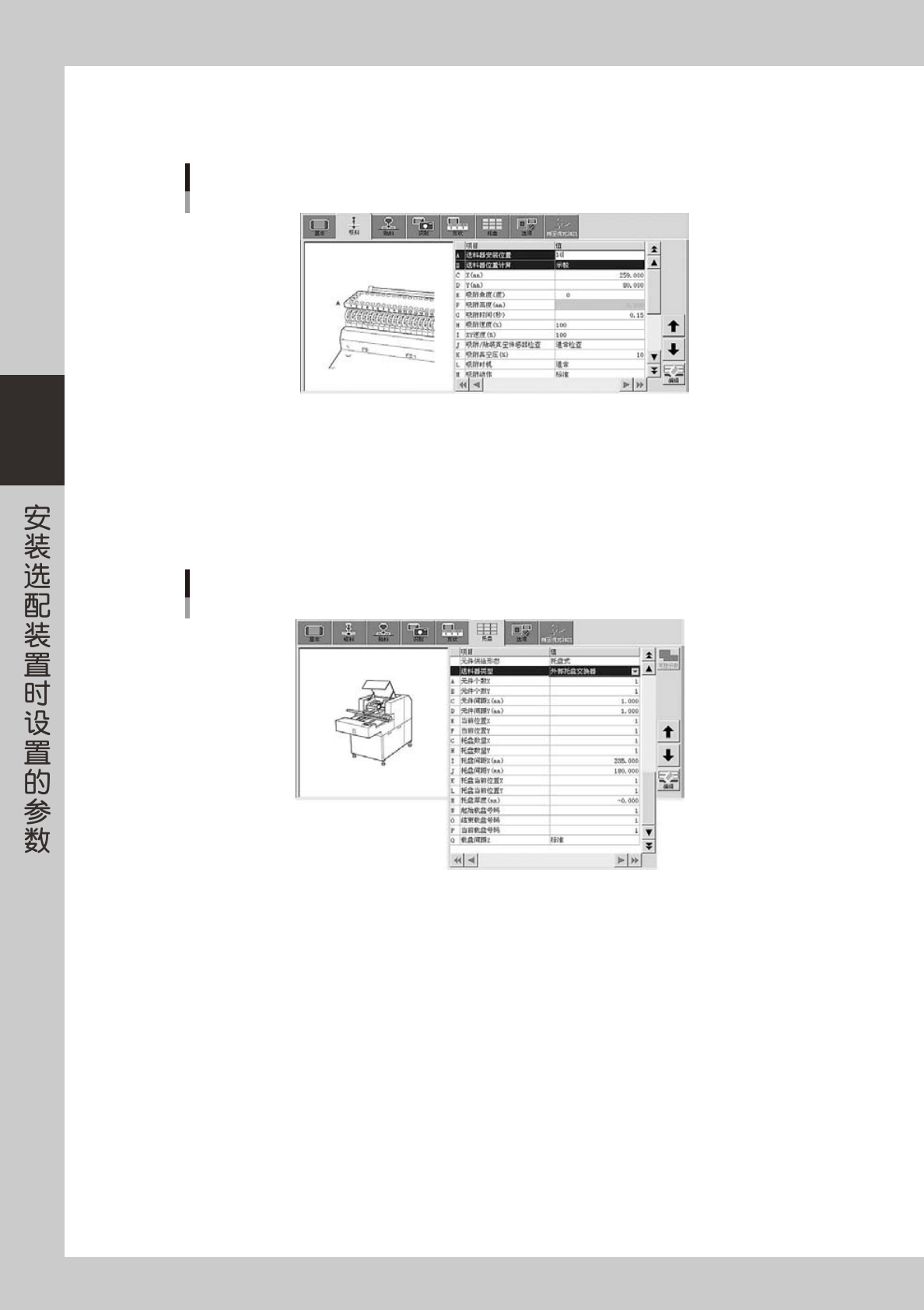

设置送料器位置的计算方法。
将吸料参数画面的“送料器位置计算”栏设置为“示教”。
送料器位置计算
26305-P2-00
6
将“是否执行最优化”设置为“不执行”。
打开“选项”选项卡画面，将“是否执行最优化”栏设置为“不执行”。
7
设置托盘信息参数。
打开“托盘”选项卡画面，按照下列步骤设置各项参数。
托盘参数
26306-P2-00
3-7
3
A、B: 元件个数 X、Y
设置托盘的 X、Y 方向各有多少个元件。如图所示，托盘的元件个数 X 为 5、元件个数 Y 为 4。
C、D: 元件间距 X、Y(mm)
设置元件以多少 mm 的间距排列在托盘中。
E、F: 当前位置 X、Y
指定从托盘的原点数起的第几列、第几行的元件开始吸附。创建元件信息时，一般在“当前位置 X”、和“当前位置 Y”中
都输入 1。输入 1 表示从托盘原点位置的元件开始吸附。此值会自动更新，因此可以确认当前第几列、第几行为止的元件已
经用完。
参考
在载盘上安装托盘时，将距离“载盘原点”( 载盘爪侧的左前角 ) 最近位置上的元件中心作为“托盘原点”。
1
2
1
3
4
2 3 4 5
1,1 2,1 3,1 4,1 5,1
1,2 2,2 3,2 4,2 5,2
1,3 2,3 3,3 4,3 5,3
1,4 2,4 3,4 4,4 5,4
X-当前位置
托盘原点
载盘原点
X-元件间距
X-元件个数
Y-元件个数
Y-元件间距
Y-当前位置
元件个数、元件间距、当前位置
25302-P2-00
X
Y
托盘原点
载盘原点
载盘原点、托盘原点
载盘抽出部
25303-P2-00
