3-9 3 P: 当前载盘号码 指定从载料箱的第几号载盘开始吸附元件。一般输入 “起始载盘号码” 栏中设置的数值， 此值会根据使用的载盘随时自动更新， 因此可以确认当前正在使用第几号载盘。 Q: 载盘间距 Z 指定 sATS、sATSII、ATS15、C-ATS 和 dYTF 的载盘按下列哪种间距插入载料箱中。 标准 ： 标准间距。 ×2 ： 标准间距的 2 倍。 ×3 ： 标准间距的 3 倍。 ×4 ： 标准间距的 4 倍。 …
3-8
3
G、H: 托盘数量 X、Y
设置载盘的 X、Y 方向各有多少张托盘。
例 ：如下图 A 所示，“托盘数量 X”输入 2，“托盘数量 Y”输入 1。如下图 B 所示，“托盘数量 X”输入 1，
“托盘数量 Y”输入 2。
I、J: 托盘间距 X、Y(mm)
设置以多少 mm 的间隔，将托盘排列在载盘上。
例 ：如下图 A 所示，“托盘间距 X”输入 150.00，“托盘间距 Y”输入 0.00。如下图 B 所示，“托盘间距 X”输入 0.00，
“托盘间距 Y”输入 100.00。只有 1 张托盘时，在“托盘间距 X”、“托盘间距 Y”中都输入 0.00。
K、L: 托盘当前位置 X、Y
指定从载盘的原点 ( 参照“当前位置 X”、“当前位置 Y”) 数起的第几列、第几行的托盘开始吸附元件。
一般“托盘当前位置 X”、“托盘当前位置 Y”都输入 1，输入 1 后，从距离载盘原点最近位置的托盘开始吸附元件。
A B
150.00
100.00
1, 1
1, 1
1, 2
2, 1
托盘
载盘原点
托盘当前位置X 托盘当前位置Y
托盘数量、托盘间距、托盘当前位置
25304-P2-00
M: 托盘厚度 (mm)
输入托盘的厚度 (mm)。
B
A
元件
托盘
托盘厚度＝A－B
托盘厚度
25305-P2-00
N、O: 起始载盘号码、结束载盘号码
设置此元件装在载料箱 ( 载盘装载部 ) 的 ×× 号〜 ×× 号载盘。例如元件装在 No.3、No.4、No.5 的载盘中时，在“起始载
盘号码”栏中输入 3，在“结束载盘号码”栏中输入 5。
起始载盘号码与结束载盘号码
3
4
5
25306-P2-00
3-9
3
P: 当前载盘号码
指定从载料箱的第几号载盘开始吸附元件。一般输入“起始载盘号码”栏中设置的数值，此值会根据使用的载盘随时自动更新，
因此可以确认当前正在使用第几号载盘。
Q: 载盘间距 Z
指定 sATS、sATSII、ATS15、C-ATS 和 dYTF 的载盘按下列哪种间距插入载料箱中。
标准 ：标准间距。
×2 ：标准间距的 2 倍。
×3 ：标准间距的 3 倍。
×4 ：标准间距的 4 倍。
8
输入吸附位置“X(mm)”和“Y(mm)”。
按照下列步骤输入托盘原点的位置坐标。
X
Y
吸附位置Xmm
吸附位置
吸附位置Ymm
载盘原点
25307-P2-00
■ 自动托盘交换器
1.打开“吸料”选项卡画面，在吸附位置“X(mm)”和“Y(mm)”中输入 0.00。
2.将光标对准吸附位置“X(mm)”和“Y(mm)”，按 [ 示教 ] 按钮，显示示教 ( 跟踪 ) 画面。
3.设置示教 ( 跟踪 ) 的条件 ( 示教装置设置为“起始 Head”，速度设置为 10 左右 )。
4.按 [ 跟踪 ] 按钮，进行跟踪。
托盘信息参数的“起始载盘号码”中指定的载盘被抽至载盘台，示教装置移到载盘原点 ( 吸附位置 X=0.00，Y=0.00)。
5.在“点”选项卡画面，使示教装置对准托盘原点的位置。操作画面的 [ 方向 ] 按钮，将示教装置移至距离载盘原点最近的
元件中心 ( 一般指面对贴片机正面时托盘左前角的元件 ) 的正上方。
6.按 [ 示教 ] 按钮，吸附位置“X(mm)”和“Y(mm)”中自动输入示教坐标。
3-10
3
■ 外部托盘交换器
1.打开“吸料”选项卡画面，在吸附位置“X(mm)”和“Y(mm)”中输入 10.00 左右的数值。
2.将光标对准吸附位置“X(mm)”和“Y(mm)”的同时按 [ 示教 ] 按钮。示教 ( 跟踪 ) 画面显示。
3.设置示教 ( 跟踪 ) 的条件 ( 示教装置设置为“起始 Head”，速度设置为 10 左右 )。

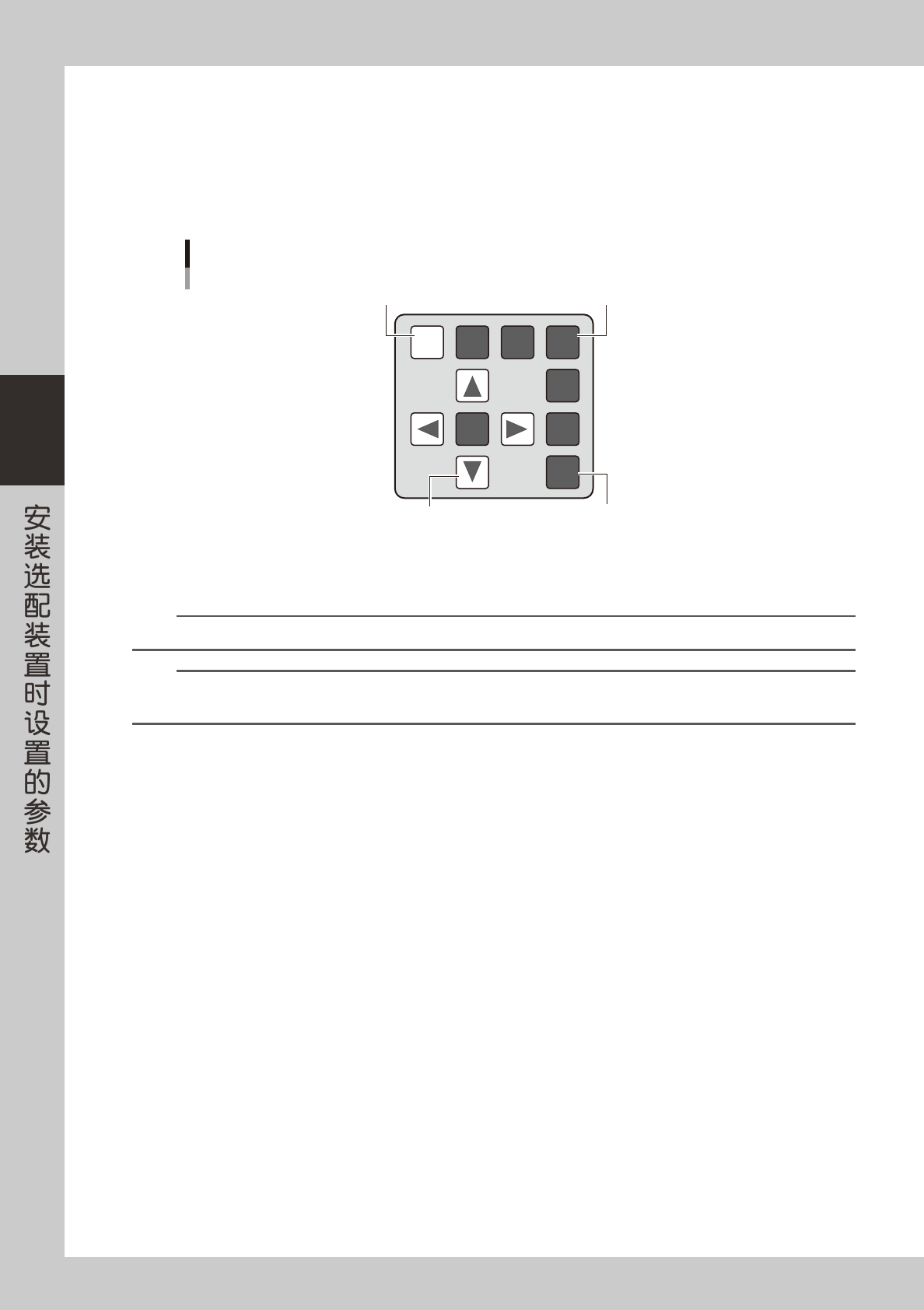

4.按示教面板 ( 托盘交换器上 ) 的 [ACTIVE] 按钮，再按 [TRACE] 按钮。托盘信息参数的“起始载盘号码”中指定的载盘被
抽至载盘台，I 型光标移至“1.”中指定的位置。
ACTIVE TRACE
MUL TI
SPEED
CLEAR
TEACH
SCROLL
UP
SCROLL
DOWN
外部示教面板
外部托盘交换器
[TRACE]按钮
[TEACH]按钮[方向]按钮
[ACTIVE]按钮
25308-P2-00
5.用 [ 方向 ] 按钮使 I 型光标对准距离载盘原点最近的元件中心。
6.按 [TEACH] 按钮，吸附位置“X(mm)”和“Y(mm)”中自动输入示教坐标。
n
要点
有关示教面板的内容，参阅选件手册。
参考
自动托盘交换器和外部托盘交换器的吸附位置“X(mm)”、“Y(mm)”可以在脱机状态下输入。此时，必须输入载盘原点到吸附位置
的位移量。
