-22- CNT-NXT-3/3c-04S
供料器、料盘上元件的供应方向请以下图 XY 方向为准。

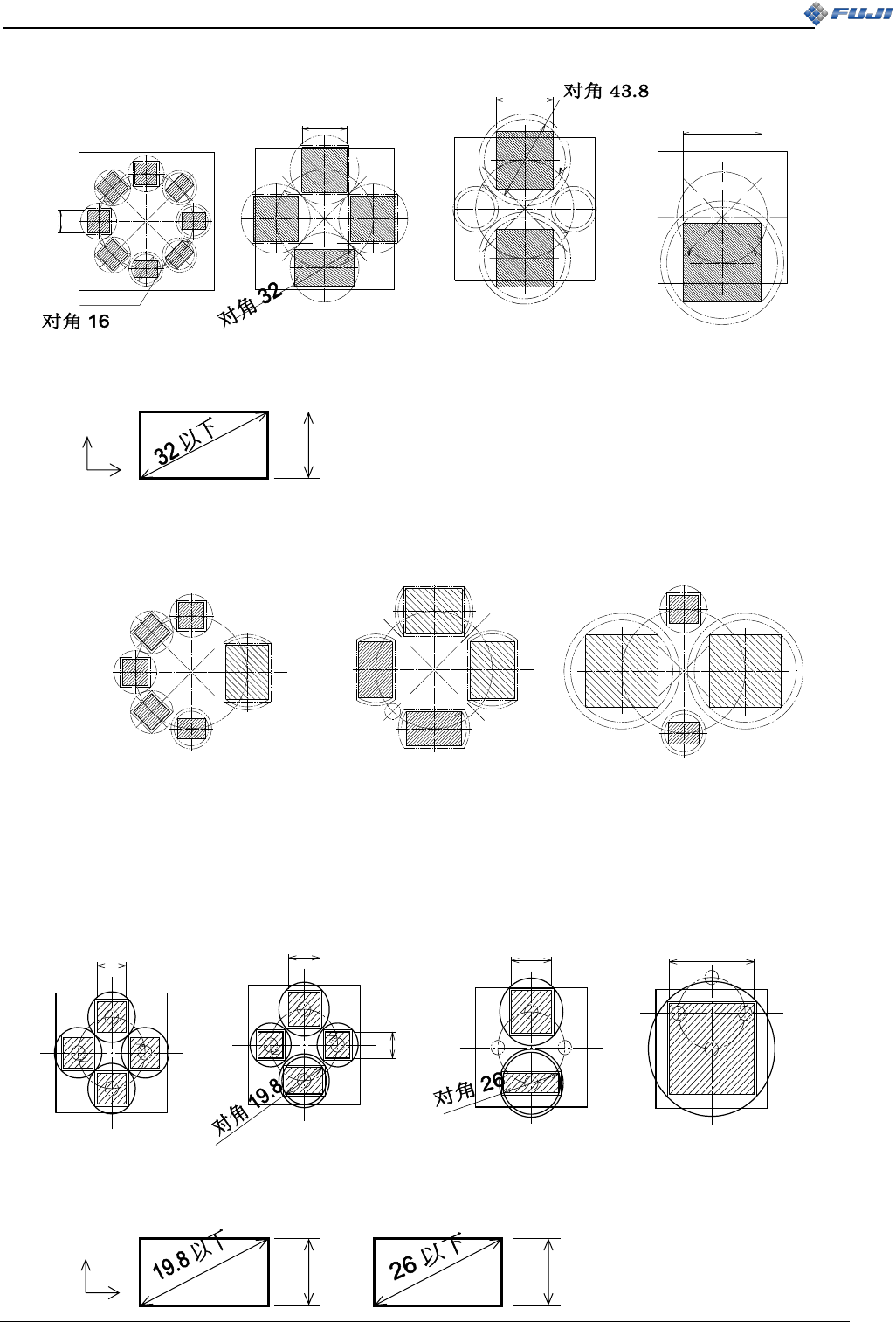

另外可运用多个吸嘴的组合。按照搭载的元件自动分配吸嘴。
（吸嘴运用的组合例）
＜H04SF/H04S/H04 吸嘴的运用＞
4 吸嘴规格时：MAX
□
13mm、
2+2 吸嘴规格时：MAX
□
14mm(对角尺寸 19.8mm 以下且 Y 方向 14mm 以下) ＋
□
11
（只在手动分配时可使用 2+2 吸嘴。）
2 吸嘴规格时：MAX
□
18mm(对角尺寸 26mm 以下且 Y 方向 18mm 以下)
1 吸嘴规格时：MAX
□
38mm
供料器、料盘上元件的供应方向请以下图 XY 方向为准。
□
13
□
14
□
11
□
18
□
38
4 吸嘴规格
2+2 吸嘴规格
2 吸嘴规格
1 吸嘴规格
14 以下
X
Y
18 以下
8 吸嘴规格
4 吸嘴规格
2 吸嘴规格
1 吸嘴规格
□
12
□
24
□
45
□
31
20 以下
X
Y
JJOC0djO
JJOC0djO
Downloaded at 2017/08/25 12:08:301 by 341B1639 DL#NsNk3jPS
-23- CNT-NXT-3/3c-04S
3.3.3 带元件有无确认功能的工作头
以下的工作头搭载了元件有无确认功能，可防止元件欠缺导致的品质不良。
项目
H02F [H02]
※
3
H01
DX(S1)
G04F [G04]
(光纤传感器
方式)
产能
※
1
CPH
(chip/hour)
元件有无
确认功能
OFF
M3-3,
M3-3c
6700 [5500]
4200
7500 [6800]
M6-3,
M6-3c
6700 [5500]
4200
4700
7500 [6800]
元件有无
确认功能
(贴装前后
确认)
M3-3,
M3-3c
6700 [5500]
4200
7500 [6800]
M6-3,
M6-3c
6700 [5500]
4200
4700
7500 [6800]
元件有无确认功能的对象元件
只限于吸取时不会
漏气的元件
←
←
元件高
0.5mm～
对象吸嘴
不对应机械夹头、
MELF 用吸嘴
←
←
无制约
项目
H04SF [H04S]
(带元件有无识别功能
选项)
H04(带元件有无确认功能
选项)
产能
※
1
CPH
(chip/hour)
元件有无
确认功能
OFF
M3-3,
M3-3c
10500 [9500]
6500
M6-3,
M6-3c
10500 [9500]
6500
元件有无
确认功能
(贴装前
后确认)
M3-3,
M3-3c
9500 [8500]
6260
M6-3,
M6-3c
9500 [8500]
6260
对象元件尺寸
※
2
4 吸嘴运用
运用 2+2 吸嘴
和标准工作头相同(3.3 工作头规格)
运用 2 吸嘴
～□15 或对角尺寸 21.5 以下且 Y 方向尺寸 15 以下
运用 1 吸嘴
～□24
但运用 1 吸嘴时不可使用元件有无确认功能
确认元件有无功能的对象元件高度
0.45mm 以上
对象吸嘴
带橡胶垫的吸嘴不对应元件有无确认功能
※1 产能的数值是在本公司条件下测定的数值。
※2 带元件有无确认功能工作头的对象元件的尺寸。
※3 吸嘴直径在 φ2.5 以上时，推荐使用橡胶吸嘴。
JJOC0djO
JJOC0djO
Downloaded at 2017/08/25 12:08:301 by 341B1639 DL#NsNk3jPS
-24- CNT-NXT-3/3c-04S
下记的对象工作头可使用以下功能。
☆元件有无确认功能：确认吸取后、贴装后的元件状态，可保证贴装品质的稳定(推荐)。
☆元件竖立确认功能：确认元件的吸取状态，可预防贴装不良。
☆元件高度确认功能：根据元件的高度、方向，在贴装前掌握元件不良。
☆正反判定功能：判定
元件的正反面防止在吸取时因元件弹起导致以元件的反面进行了贴装。
项目
H24S,H24G, H24
标准模式
生产优先模式
（H24S）
生产优先模式
（H24G、H24）
产能
※
1
，
2
CPH
(chip/
hour)
元件有无确认功能
OFF
M3-3, M3-3c
35000（22000）
※
8
42000
37500
M6-3, M6-3c
35000（22000）
※
8
42000
37500
元件有无确认功能
(贴装前后确认)
M3-3, M3-3c
35000（22000）
※
8
42000
37500
M6-3, M6-3c
35000（22000）
※
8
42000
37500
元件竖立确认功能
M3-3, M3-3c
35000（22000）
※
8
42000
37500
M6-3, M6-3c
35000（22000）
※
8
42000
37500
对象元件尺寸
与标准型工作头相同
(3.3 工作头规格)
确认元件有无功能的对象元件高度
(包含公差)
0.1 以上 (0.07 以上)
元件竖立确认功能的对象元件※
(包含公差)
H24(G) (S) 0.1～1.2 (0.07～1.2)
元件高度确认※
元件尺寸[mm] /
高度确认可能范围
[mm]
□1mm 以内 / 0.12～0.2mm
□3mm 以内 / 0.12～1.2mm
元件正反判定
※
5
○
对象吸嘴
所有标准吸嘴
项目
V12
H12HS
Q
DX(R12)
产能
※
1
，
2
CPH
(chip/hour)
元件有无确认功能
OFF
M3-3, M3-3c
26000
※
6
24500
M6-3, M6-3c
26000
※
6
24500
27000
元件有无确认功能
(贴装前后确认)
M3-3, M3-3c
26000
※
6
24500
M6-3, M6-3c
26000
※
6
24500
26000
元件竖立确认功能
M3-3, M3-3c
26000
※
6
24500
M6-3, M6-3c
26000
※
6
24500
26000
对象元件尺寸
与标准工作头相同
(3.3 工作头规格)
确认元件有无功能的对象元件高度
(包含公差)
0.12 以上
(0.09 以上)
元件竖立确认功能的对象元件※
(包含公差)
0.12～1.2
(0.09～1.2)
元件高度确认
※
4
元件尺寸[mm]
高度确认可能范围[mm]
□1mm 以内 / 0.12～0.2mm
□3mm 以内 / 0.12～1.2mm
元件正反判定
※
5
○
对象吸嘴
带橡胶垫的吸嘴不可使用元件有无确认功能
