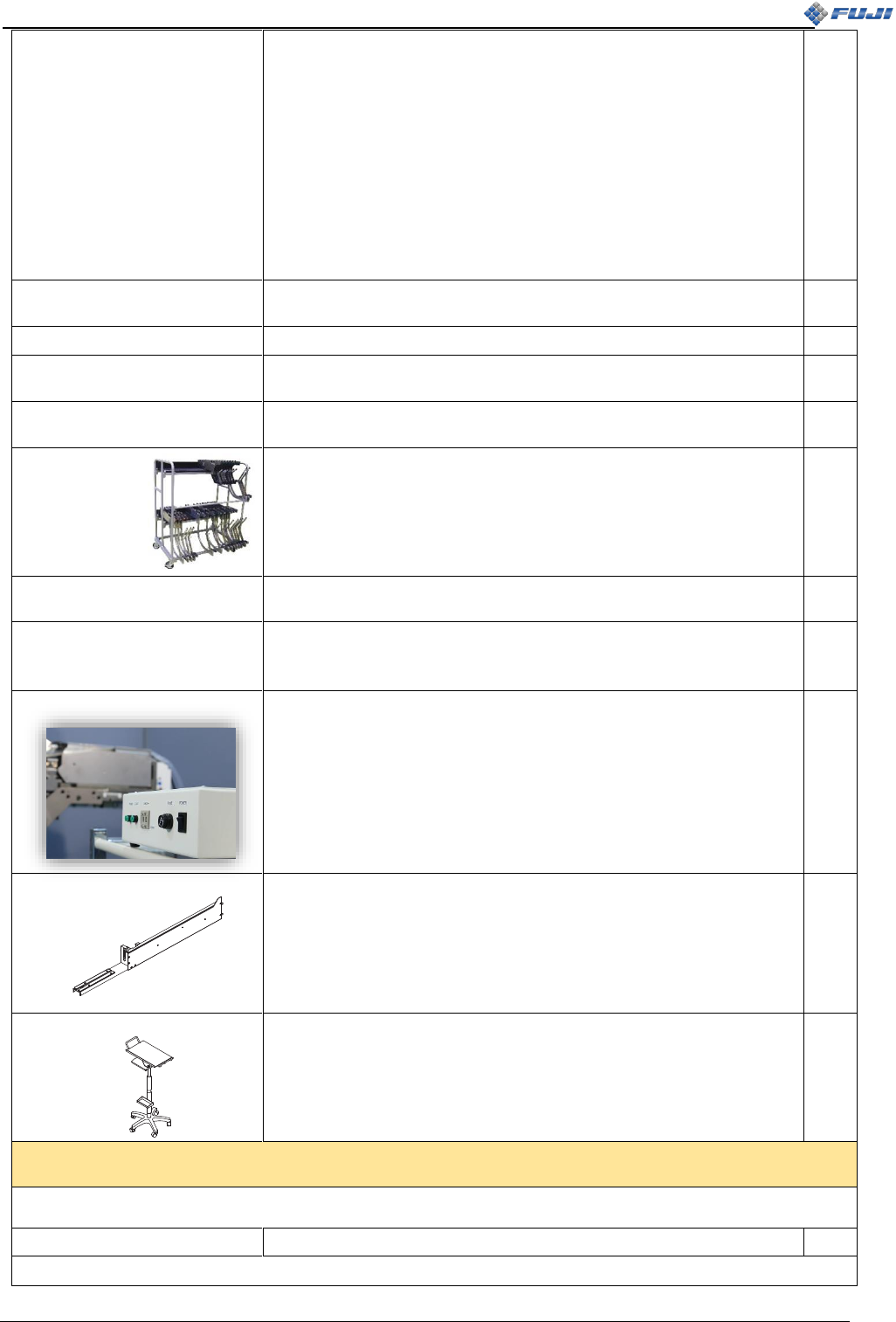

-43- CNT-NXT-3/3c-04S
PSU-2c
(料站托架置放台)
放置料站托架的平台。有 4 种类型。
・ 搭载 4 台 M3-3/M3-2 托架用
・ 搭载 2 台 M6-3/M6-2/M6-2SP 托架用
・ 搭载 4 台带料斗的 M3-3/M3-2 托架用
・ 搭载 2 台带料斗的 M6-3/M6-2/M6-2SP 托架用
标准规格为水平调节脚垫类型。
选购件
・可选择是否附带脚轮。
(但 PSU-2 的占地空间将变大。)
・前脚轮可选择固定式或自由式。
NXT-3 和 NXT-3c 用的种类不同。
○
MCU
模组交换用台车（M3-3／M6-3／M3-2／M6-2／M6-2SP 模组通
用）
○
MCU2-c
模组交换用台车（M3-3c／M6-3c／M3-2c／M6-2c 模组通用）
○
MSU(模组置放台)
放置备用模组的平台。
可搭载 2 台 M3-3、1 台 M6-3。
○
MSU IIc(模组置放台)
放置备用模组的平台。
可搭载 2 台 M3-3c/M3-2c、1 台 M6-3c/M6-2c 。
○
供料器推车
保管供料器、管装供料器的架子
MAX 45 个×2 层
○
供料器推车
(带漏斗的托架用)
保管供料器、管装供料器的架子
MAX 45 个×2 层
○
料盘单元-M 交换台车
从料站托架上装卸料盘单元-M 时用的单元。
台车上可搭载 1 台料盘单元-M。
NXT 的专用单元。
○
离线电源供应单元
只需连接导线便可将料站上搭载的供料器元件全部自动收起。
○
Extension 供料器
将其安装在机器料站上，即可在机器前面实施元件交换作业。
○
管理电脑支架
可放置笔记本 PC 等，在机器前进行作业时使用。
○
提高品质（生产篇）
■使料带拼接作业顺利进行
拼接治具
用来拼接料带的治具。
○
■事前确认是否有元件的引脚上浮等情况，减少不良品。
JJOC0djO
JJOC0djO
Downloaded at 2017/08/25 12:08:301 by 341B1639 DL#NsNk3jPS

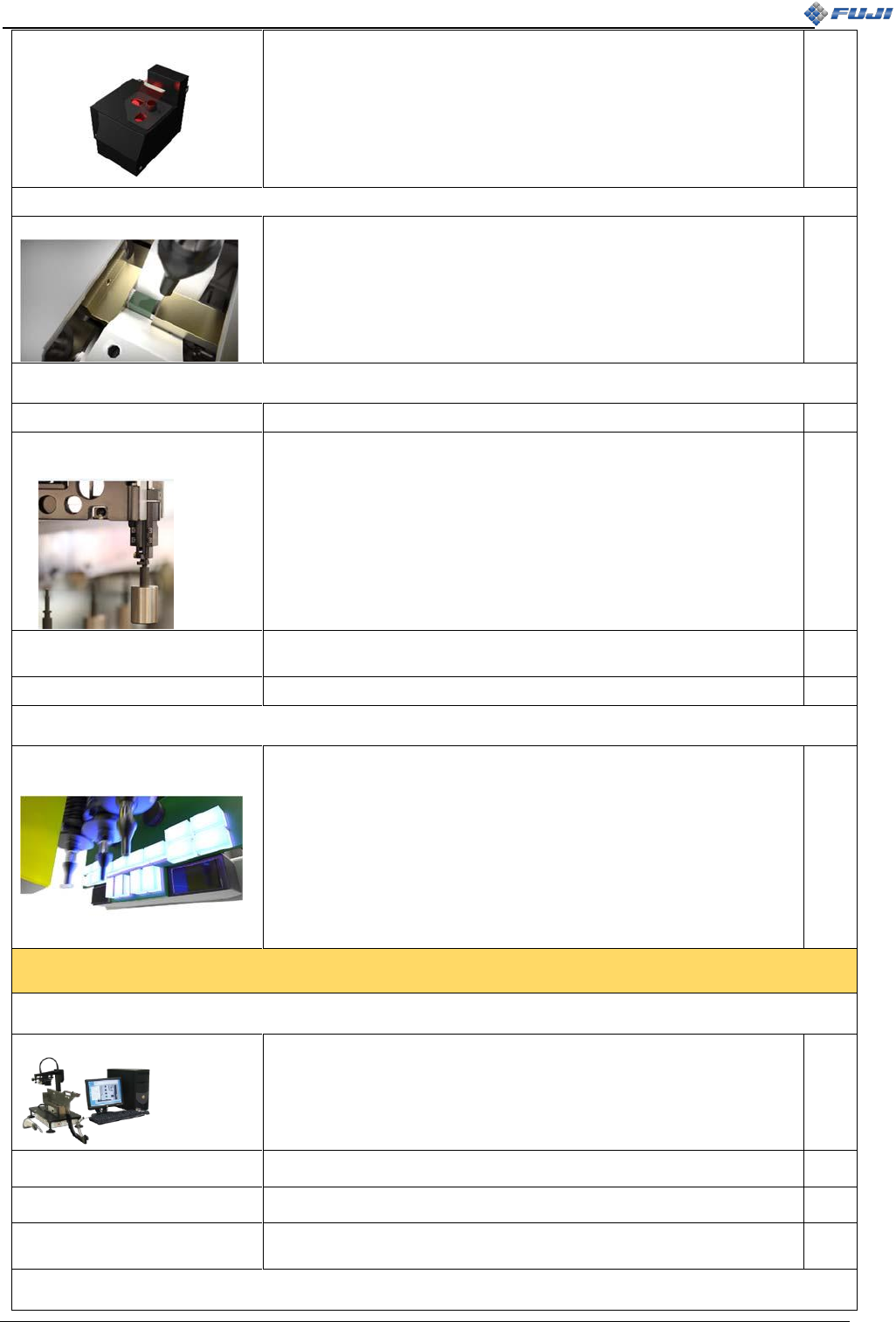

-44- CNT-NXT-3/3c-04S
3D 共面性传感器
识别引脚、锡球高度的传感器。
可安装在 M6-3、M6-3c 模组中。
详细内容请参照「3D 共面性检查规格说明书」。
※不能同时搭载 LCR 检查单元。
※若要在现有机器上进行安装，请与营业商谈。
△
■确定在外观检查中无法测定的元件数量
LCR 检查单元
在贴装一定数量的被动元件前进行检查可预防外观检查中无法检查
出的错误定数贴装。
详细内容请参照、「LCR 功能规格说明书」。
※不能同时搭载 3D 共面性检查单元。
※若要在现有机器上进行安装，请另与营业商谈。
△
■实际贴装时防止电路板弯曲、保证贴装的稳定
电路板支撑销
手动决定位置。
○
自动支撑销功能
(贴装头)
专用的贴装头自动配置支撑销。
×
自动支撑销功能
(搬运轨)
可安装收纳支撑销的储存架。
△
软支撑销
以软材料做成的支撑销可缓和贴装时的冲击，降低电路板的振动。
△
■确认元件的贴装状态时
元件有无确认功能（IPS）
贴装动作前后对元件的有无进行确认的传感器。是工作头的选购件。
详细规格请参照、『3.3.3 带元件有无确认功能的工作头』。
×
品质向上（维修保养篇）
■在机器外进行供料器的状态确认和软件的版本升级
供料器检查装置
可确认吸取位置和吸取高度。
可进行供料器的固件版本升级、供料器送料动作的空转和改写 S/N。
对应 W04b～88 的供料器。
※PC 中无内容。
○
自动接料机
自动实行 8mm 料带元件料带拼接的单元。
○
自动上料机
将 8mm 料带自动装到供料器上的单元。
○
自动供料器维修保养单元
自动为 8mm 料带元件清扫、上油、检查的单元。检查结果显示在显
示器上时判定 OK / NG。
○
■保证工作头的品质
JJOC0djO
JJOC0djO
Downloaded at 2017/08/25 12:08:301 by 341B1639 DL#NsNk3jPS
-45- CNT-NXT-3/3c-04S
工作头自动清洗机
可在离线状态下自动清扫工作头的清洗设备。
它可以除去堆积在升降杆和 holder 内的灰尘。用户可以根据需要选
择空气清洗或油清洗模式。清洗完毕后清洗机还会自动实施检查。
○
工作头维修保养用
支架
维修保养贴装头时固定贴装头的支架。
○
工作头清洁器
离线清扫工作头的单元。
用气枪除去注油桶、支架内部堆积的灰尘。
○
■保证吸嘴的品质
清扫单元
供料器类型
清扫吸嘴和工作头定位点的单元。
使用时请将其插入供料器料槽。
○
清扫单元
置放台类型
清扫吸嘴和工作头定位点的单元。
安装到吸嘴置放台上使用。
可安装到 ND32C 和 ND36A, NA74A 上。
※安装到现有位置以外时请与营业商谈。
△
吸嘴清洁机 II
离线清除吸嘴内径附着的污垢的单元。
○
智能吸嘴清洁机
可在离线状态下将吸嘴清洗、检查完毕后重新装回吸嘴置放台的设
备。
吸嘴清洗机用高压水从上下两个方向冲洗吸嘴。按原因分别排出检查
结果 NG 的吸嘴
○
