-4- CNT-NXT-3/3c-04S

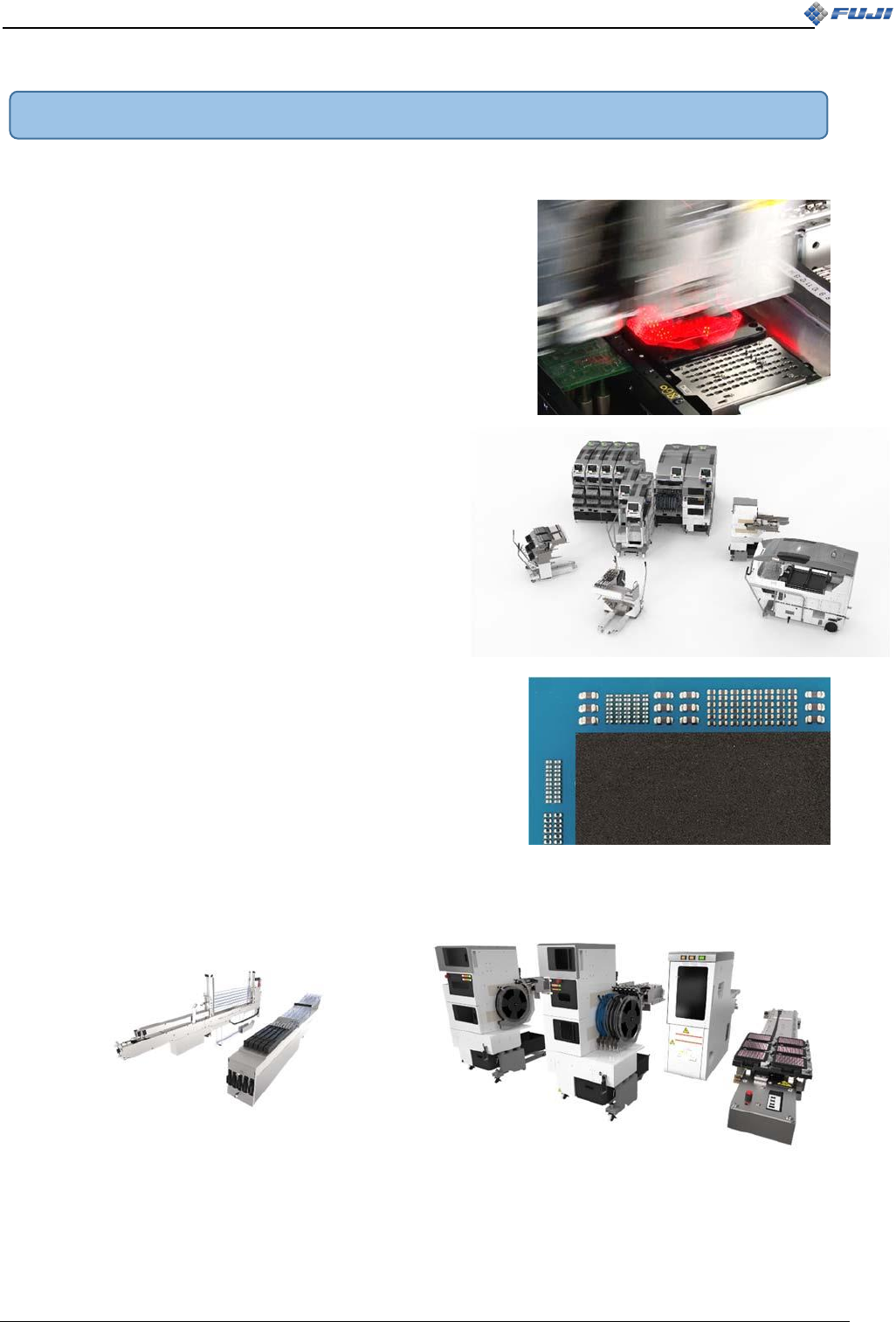

1.2 特长

1.2.1 大幅度提高了生产率

XY机械手和料带供料器的高速化以及新开发的「flying vision

相机」的运用提高了从小型元件到大型异形元件的所有元件的

贴装能力。并且新型高速工作头「H24S工作头」在 1 台模组

上每小时可贴装 42000 枚元件，与NXT-2 的产能相比提高了

约 60%。

1.2.2 可根据用途调整机器构成

配合生产品种的变化变换模组和工作头的组合，构建

可对应多样化生产的生产线。另外还可以根据生产需

求量小单位增减模组。

1.2.3 对应 0201 元件

随着元件小型化的发展，需要在更高密度范围进行贴装。

NXT-3 不仅对应现生产中使用的最小元件 0402 元件，还能对

应下一代超小型元件 0201 元件的贴装。

1.2.4 单元的追加、挪用能力增强

NXT-3、NXT-3c拥有多彩的料盘供应单元以及可根据运用选择管状供料器，可对应所有的元件种类。

1.2.5 面积生产率的进一步提高

NXT-3c 相对于 NXT-3，占地面积纵深缩短了 492.5mm，实现了更高的面积生产率。而且在模组间空出

60mm 的间隔（基座间

间隔 70mm），将 2 台机器背对背放置即可构建生产线，可在更小的占地面积范围

内设置更多的模组。

生产率的提高

JJOC0djO

Downloaded at 2017/08/25 12:08:301 by 341B1639 DL#NsNk3jPS

-5- CNT-NXT-3/3c-04S

1.2.6 创新型贴装工作头系统

NXT-3 系列中可新搭载的动态工作头，可一边生产一边自动更换 R12、R4、S1 各自的自动 Tool，是通用

性很高的工作头。可自动为 0402 尺寸的小型元件到大型接插件元件更换最适合的吸嘴、自动 Tool，即使

在元件构成大幅变更的生产中、对小型元件的高速贴装到大型异类元件的贴装效率也不会降低。

1.2.7 与NXT-2, NXT-2-c的高度互换性

NXT-2 上使用的主要单元的工作头、吸嘴置放台、供料器和料盘单元等元件供应单元、料站托架和料

站托架成批更换车等都可以在NXT-3, NXT-3c上使用。

.2.8 业界领先水平

※1

的贴装精度

比以往机型的刚度更好，运用独立的伺服控制技术和元件影像识别技

术，可使小型芯片元件的贴装精度达到±25μm

※

（3σ）Cpk≧1.00。

※1 2013 年 4 月的社内调查的结果。

※2 在本社的条件下进行的测定。

1.2.9 业界领先水平

※1

的低冲击贴装

通过反映从电路板的弯曲量得出的贴装面上用IPS测定的元件高，

可防止按压过度

和空中贴装(还未到达电路板就停止吸取元件导致

元件在空中散落)。另外独立设计的低冲击吸嘴还可防止锡膏坍塌

和元件开裂。

※1 2013 年 4 月的社内调查的结果。

提高作业效率

品质的提高

R12

27000cph

0402~□7.5mm

（Max H 3.0mm）

12000cph

1608~□15mm

（Max H 6.5mm）

5500cph

1608~□74mm

（Max H 25.4mm）

Dyna

Head

(DX)

JJOC0djO

Downloaded at 2017/08/25 12:08:301 by 341B1639 DL#NsNk3jPS

-6- CNT-NXT-3/3c-04S

1.2.10 多重检查扫除贴装不良

对芯片元件进行 LCR 定数检查以及对 IC 元件等元件的引脚、锡球进行共面性检查，预防发生不良、

１台机器即可实现高品质贴装。

1.2.11 操作性的提高

采用NXT系列中评价很高的图解式用户界面，继承了直观的操作体

系，采用触屏式操作面板，变更了画面设计。这不仅有效提升了操

作便捷性，还大幅削减了操作失误。

操作性的提高
