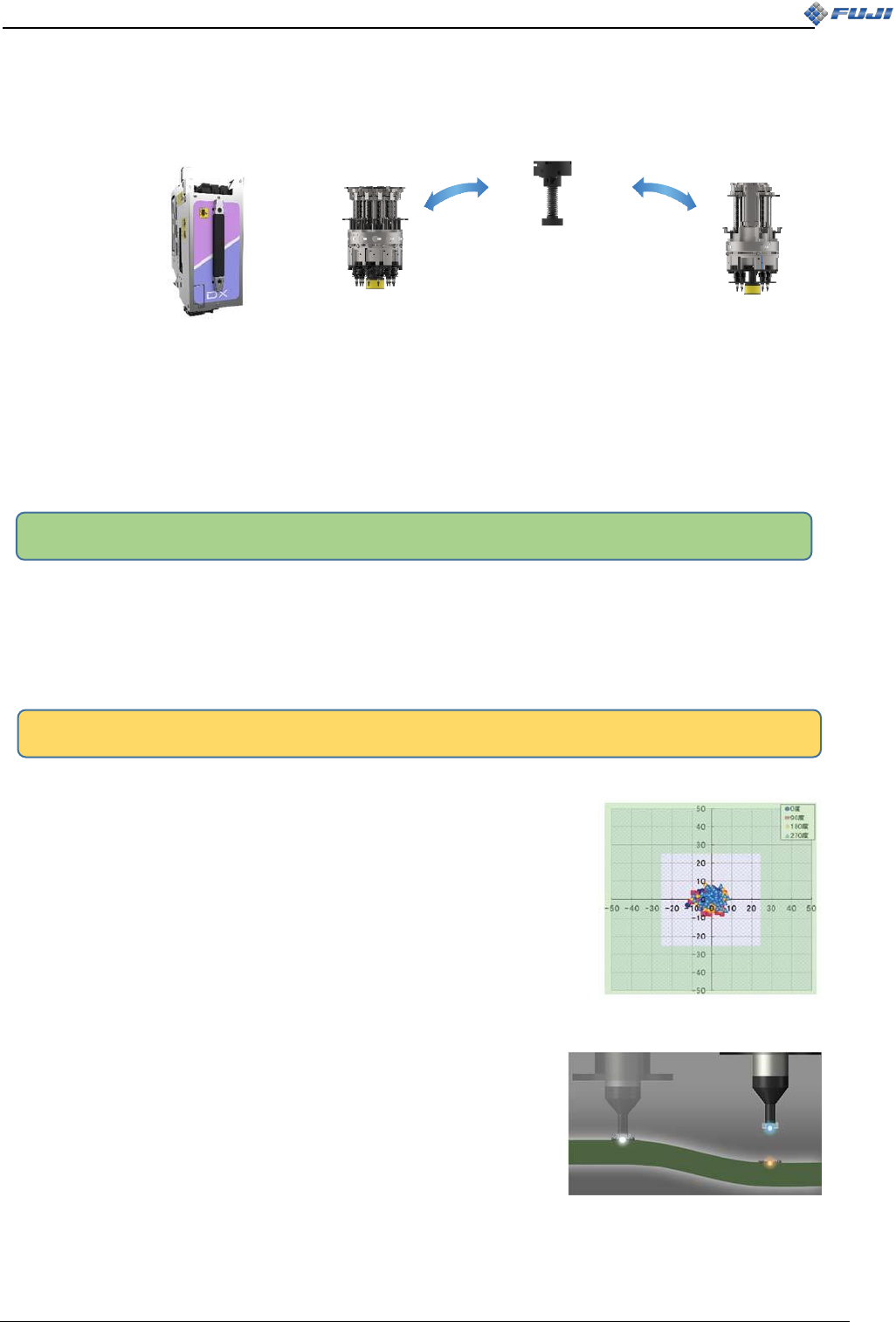

-5- CNT-NXT-3/3c-04S
1.2.6 创新型贴装工作头系统
NXT-3 系列中可新搭载的动态工作头，可一边生产一边自动更换 R12、R4、S1 各自的自动 Tool，是通用
性很高的工作头。可自动为 0402 尺寸的小型元件到大型接插件元件更换最适合的吸嘴、自动 Tool，即使
在元件构成大幅变更的生产中、对小型元件的高速贴装到大型异类元件的贴装效率也不会降低。
1.2.7 与NXT-2, NXT-2-c的高度互换性
NXT-2 上使用的主要单元的工作头、吸嘴置放台、供料器和料盘单元等元件供应单元、料站托架和料
站托架成批更换车等都可以在NXT-3, NXT-3c上使用。
1
.2.8 业界领先水平
※1
的贴装精度
比以往机型的刚度更好，运用独立的伺服控制技术和元件影像识别技
术，可使小型芯片元件的贴装精度达到±25μm
※
2
（3σ）Cpk≧1.00。
※1 2013 年 4 月的社内调查的结果。
※2 在本社的条件下进行的测定。
1.2.9 业界领先水平
※1
的低冲击贴装
通过反映从电路板的弯曲量得出的贴装面上用IPS测定的元件高，
可防止按压过度
和空中贴装(还未到达电路板就停止吸取元件导致
元件在空中散落)。另外独立设计的低冲击吸嘴还可防止锡膏坍塌
和元件开裂。
※1 2013 年 4 月的社内调查的结果。
提高作业效率
品质的提高
R12
27000cph
0402~□7.5mm
（Max H 3.0mm）
R4
12000cph
1608~□15mm
（Max H 6.5mm）
S1
5500cph
1608~□74mm
（Max H 25.4mm）
Dyna
Head
(DX)
JJOC0djO
JJOC0djO
Downloaded at 2017/08/25 12:08:301 by 341B1639 DL#NsNk3jPS

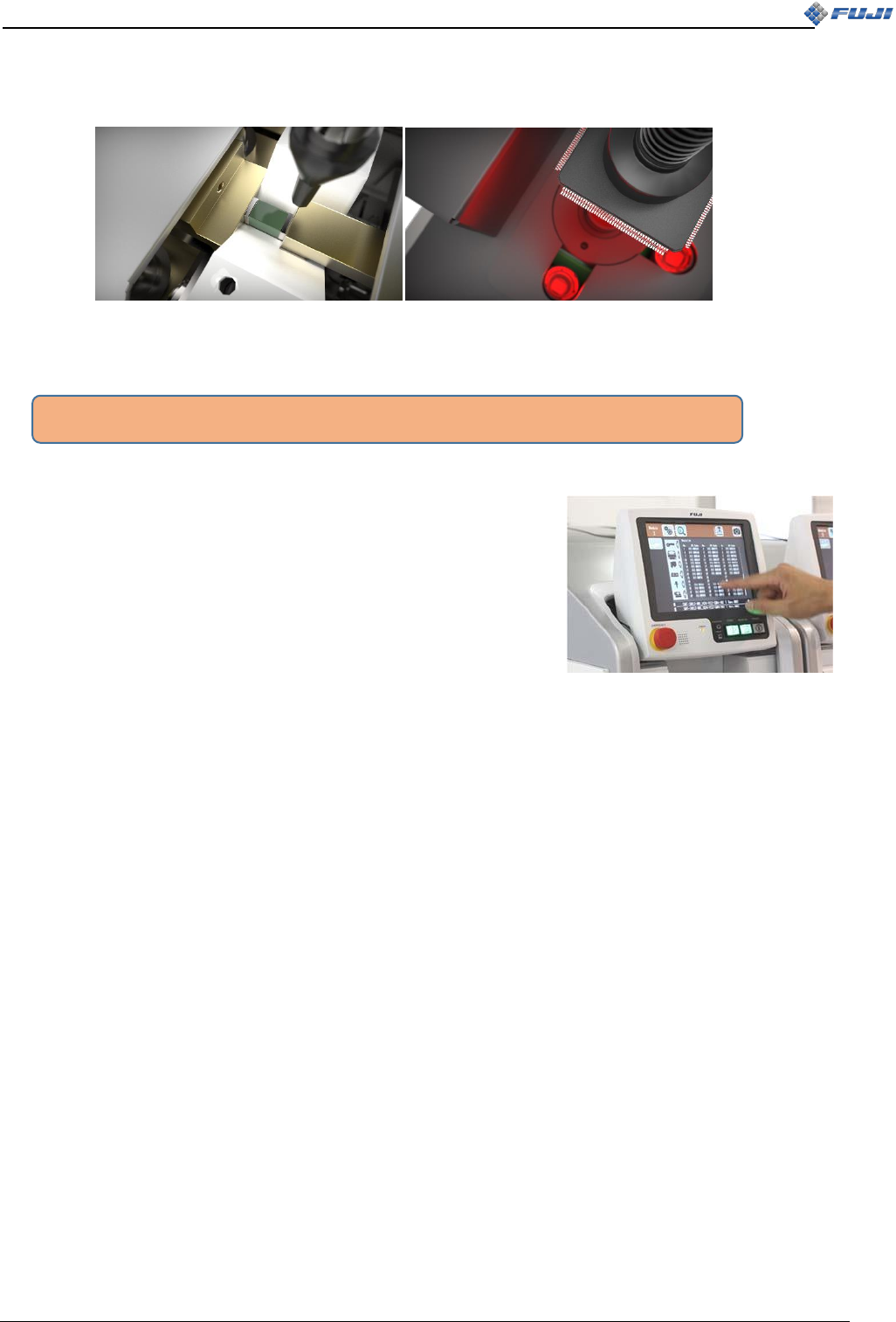

-6- CNT-NXT-3/3c-04S
1.2.10 多重检查扫除贴装不良
对芯片元件进行 LCR 定数检查以及对 IC 元件等元件的引脚、锡球进行共面性检查，预防发生不良、
１台机器即可实现高品质贴装。
1.2.11 操作性的提高
采用NXT系列中评价很高的图解式用户界面，继承了直观的操作体
系，采用触屏式操作面板，变更了画面设计。这不仅有效提升了操
作便捷性，还大幅削减了操作失误。
操作性的提高
JJOC0djO
JJOC0djO
Downloaded at 2017/08/25 12:08:301 by 341B1639 DL#NsNk3jPS
-7- CNT-NXT-3/3c-04S
2. 要 素
2.1 要 素
项 目
要 素
电源
※
1
3 相 200～230V±10% (50/60Hz)
气源
※
2
0.5MPa(ANR)
空气消耗量
※
8
90(110) L/min(ANR) (4M-3 基座规格时)
45(55) L/min(ANR) (2M-3 基座规格时)
120(140) L/min(ANR) (4M-3c 基座规格时)
60(70) L/min(ANR) (2M-3c 基座规格时)
＋35L/min(ANR) (使用 1 台 GL 工作头)
机
器
尺
寸
NXT-3
L:740.2mm(2M 基座)/1,390.2mm(4M 基座)，W:1,934mm，H:1,476mm
NXT-3c
L:740.2mm(2M 基座)/1,390.2mm(4M 基座)，W:1,420mm，H:1,476mm
机器重量
4M-3 基座 ：700kg
4M-3c 基座：800kg
2M-3 基座 ：400kg
2M-3c 基座：420kg
M3-3 模组：415kg(双轨规格)
M3-3c 模组：365kg(双轨规格)
M6-3 模组：615kg(双轨规格)
M6-3c 模组：570kg(双轨规格)
料盘单元-LT：173.7kg(托架 8 枚、包括磁铁、无吸取器)
料盘单元-LTC：166.5kg(托架 8 枚、包括弹簧、无吸取器)
料盘单元-M：37kg
显示
画像监控器／切换式操作监控、操作以画面表示。
涂装色
※
3
模组盖罩：银色，模组本体：白色，
基座：灰色、白色
噪音
71.3dB (最大值)
※9
环境条件件
※
4,6
温度：15～35℃，湿度：30～80%RH，气压 750hpa 以上
※
7
对应安全规格
IP22 相当
※
5
，UL 规格，CE 规格
※1. 電源：3 相 AC
200～230V±10% (其他请参照下一页的注意事项)
断路器的定切断容量：1
0kA
※2. 气源、大气压露点：-17℃以下，微粉粒：粒直径 5μm以下，最高油分浓度 5mg/m
3
以下。另外，机器安装时还
需要气源。
※3. 用户不可指定涂装色。
※4. 湿度无结露。本公司推荐的环境条件为温度在 15～
30℃，湿度 50%。
※5. IEC规格(IP22:人体、固体异物及水侵入的保护)
※6. 靠墙壁设置时机器背面需要空出 600mm以上的空间。
※7. 若以满足上述条件，但要在 750hpa附近使用时，请另外与本公司商谈。
※8. ( )内是使用灰尘处理对策(4M：M3×4・
2M：M3×2)时的使用量。
※9. 本公司条件下测定的最大值。
电源容量
种类
通常运转时的平均消耗量(kVA)
※
计算上的最大消费量(kVA)
M3-3, M3-3c
模组
0.8
1.5
M6-3, M6-3c
模组
0.9
1.5
4M-3, 4M-3c 基座
0.7
1.0
2M-3, 2M-3c 基座
0.5
1.0
