- 55 - CNT -NXT -3/3c-04S 10. 概 观图 10.1 N XT -3 概观图 10.1.1 NXT -3 的概观图（料站托架 ） 单位： mm ※ 电路板搬运高度为 9 00mm 的概观图 。 拉 出 模 组 时 将 侧 边 盖 板 SW 一起拉出。 JJOC0djO JJOC0djO Downloaded at 2017/08/25 12:08:301 by 341B1639 DL#NsNk3jPS
-54- CNT-NXT-3/3c-04S
富士智能供料器和料盘单元的组合可防止装错元件／预告元件料尽／管理供料器、料盘等，预
防生产不良电路板，提高了机器的工作效率。
另外，还可以获取每块电路板的跟踪信息，预防不良的发生。
另需要Fujitrax的软件／固件。
Fujitrax：贴装工序管理系统（Traceable Realtime Administration）
＜动态次
料站(供料器)＞
导入 Fujitrax 系统时，次料站可安装在料站托架上任意空料槽上，无需向以往那样准备多个
次料站用的空料槽、在程序上设定次料站的位置等。
另外，不进行料带拼接即可实现无间断运转，防止拼接不同元件种类时发生错误。
＜供料器自由配置功能＞
导入 Fujitrax 系统时，即使某模组中使用的元件的配置与程序中设定的配置不同也可以开始
生产。
因此，只要准备好此台模组上必要的元件，各元件可在任意位置自由贴装。
但不配置其他模组使用的元件。
另外，不能与上述的动态次料站功能同时使用。
＜带位置确认的料盘验证（料盘单元-LT／LTC）＞
料盘单元-LT／LTC 选购项目对应带位置确认的料盘验证。在 Fujitrax 的元件料尽预告基础
上，若对补充料盘箱的任意料槽补充元件，将对事先登录的料盘托架的无线 ID 标签和料盘元
件的组合信息进行瞬间验证。防止元件搭载错误，大幅度改善了工作效率。
＜导入 Fujitrax 后可使用的主要功能＞
・ 防止装错元件的功能
・ 料尽预告功能
・ 取得电路板的跟踪数据
・ NXT 的基准定位点相机的电路板 ID(2D 编码)读取功能
※Fujitrax的规格的详细内容请参照附件｢Fujitrax 规格说明书｣。
9
.1.4 Nexim
Nexim 是集中管理 SMT 工序的活动周期（计划 Pla
n、生产实施 Do、监视・分析 See）的综合生产
系统。具备准确的计划支援和换线支援、灵活的数据管理、高生产率支援和确保品质等丰富功能。
※关于 Nexim 的各版本
的辅助操作系统 Internet Explorer 的版本请参照 Nexim 的规格说明书。
JJOC0djO
JJOC0djO
Downloaded at 2017/08/25 12:08:301 by 341B1639 DL#NsNk3jPS
-55- CNT-NXT-3/3c-04S

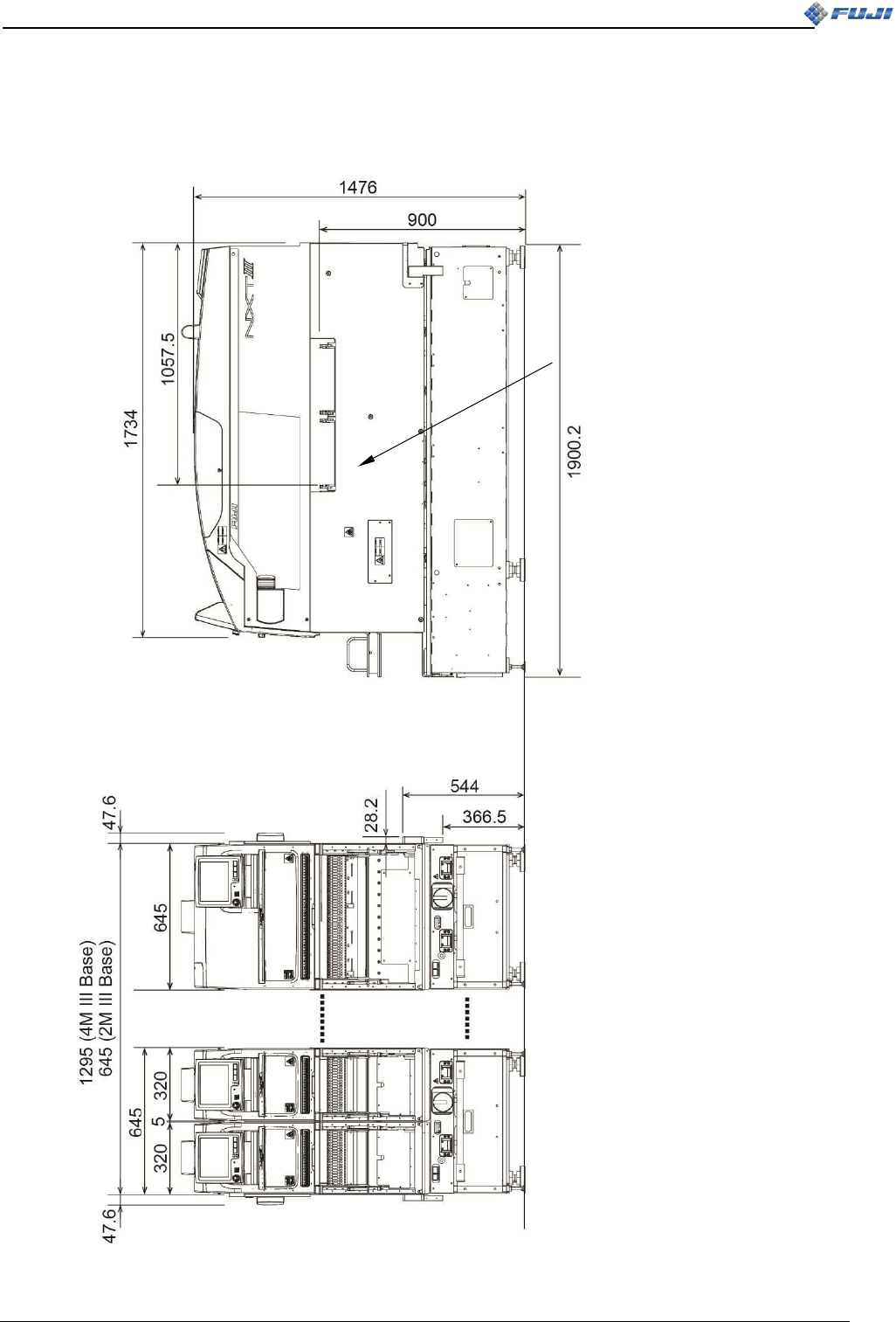

10. 概观图
10.1 NXT-3 概观图
10.1.1 NXT-3 的概观图（料站托架）
单位：mm
※电路板搬运高度为 900mm的概观图。
拉出模组时 将 侧 边 盖 板
SW 一起拉出。
JJOC0djO
JJOC0djO
Downloaded at 2017/08/25 12:08:301 by 341B1639 DL#NsNk3jPS
-56- CNT-NXT-3/3c-04S

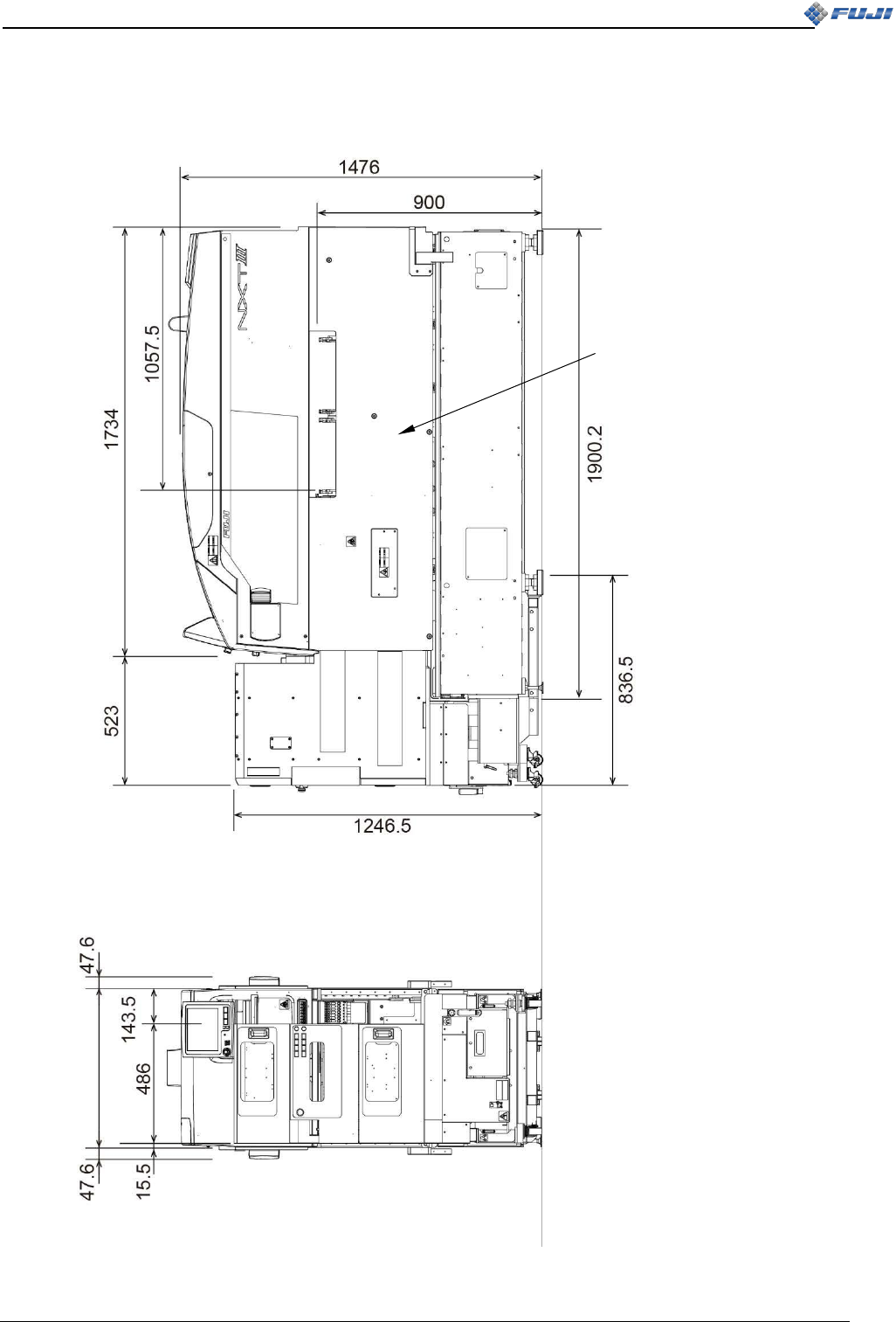

10.1.2 NXT-3 的概观图（带料盘-LTC）
单位：mm
※电路板搬运高
度为 900mm的概观图。
拉出模组时 将 侧 边 盖 板
SW 一起拉出。
