-55- CNT-NXT-3/3c-04S
10. 概观图
10.1 NXT-3 概观图
10.1.1 NXT-3 的概观图（料站托架）
单位：mm
※电路板搬运高度为 900mm的概观图。
拉出模组时 将 侧 边 盖 板
SW 一起拉出。
JJOC0djO
JJOC0djO
Downloaded at 2017/08/25 12:08:301 by 341B1639 DL#NsNk3jPS
-56- CNT-NXT-3/3c-04S

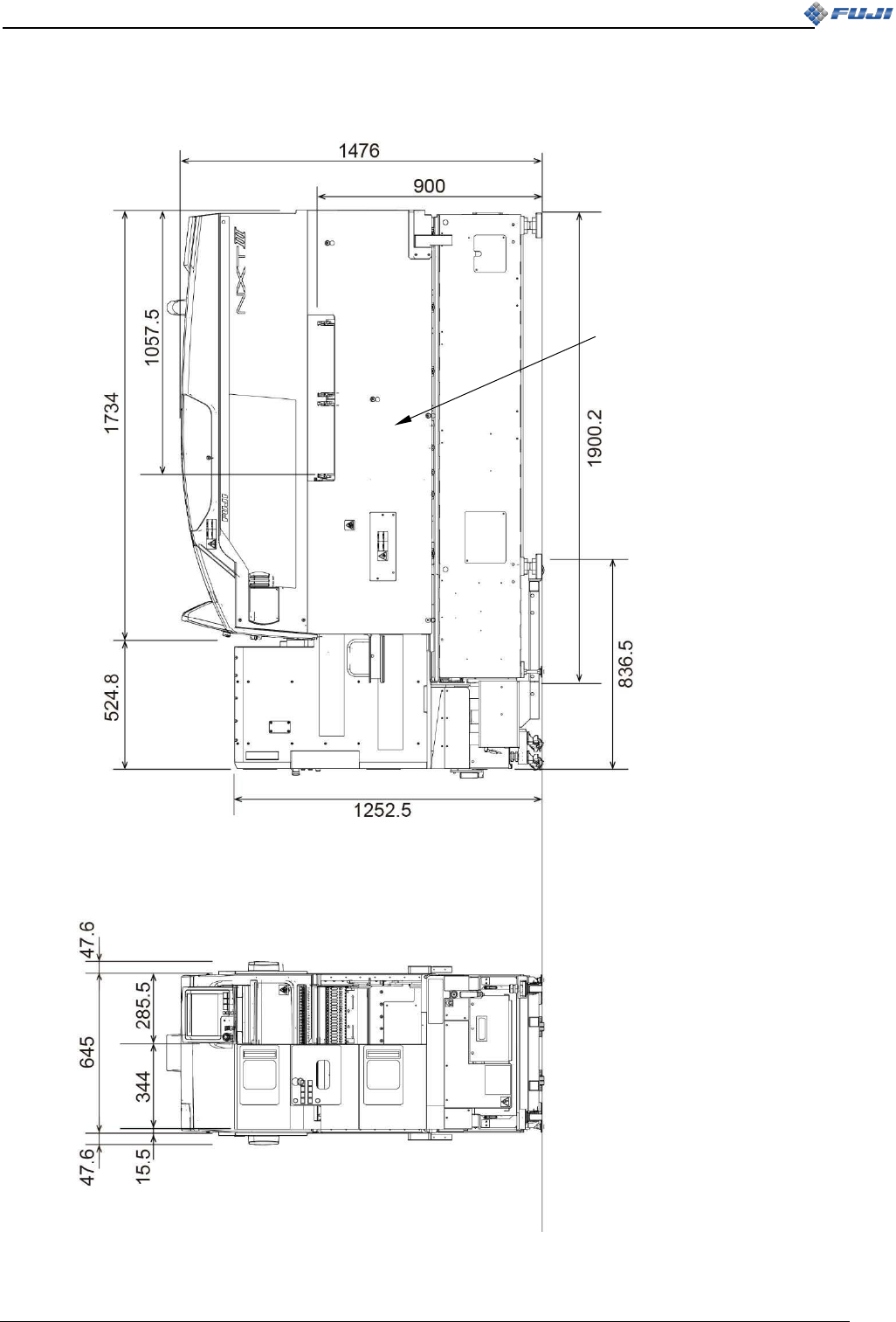

10.1.2 NXT-3 的概观图（带料盘-LTC）
单位：mm
※电路板搬运高
度为 900mm的概观图。
拉出模组时 将 侧 边 盖 板
SW 一起拉出。
JJOC0djO
JJOC0djO
Downloaded at 2017/08/25 12:08:301 by 341B1639 DL#NsNk3jPS
-57- CNT-NXT-3/3c-04S
10.1.3 NXT-3 的概观图（带料盘-LTC）
单位：mm
※电路板搬运高
度为 900mm的概观图
拉出模组时 将 侧 边 盖 板
SW 一起拉出。
JJOC0djO
JJOC0djO
Downloaded at 2017/08/25 12:08:301 by 341B1639 DL#NsNk3jPS
