Instrukcja eksploatacji SIPLACE TX 3 Dane techniczne i zespoły Od wersji oprogramowania 714.0 12/2020 3.5 Głowica montażowa 125 3.5.3 Czujnik do pojemnika z rzutowego do podzespołów Czujnik pojemnika zrzuto wego do podze…
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE TX
3.5 Głowica montażowa Od wersji oprogramowania 714.0 12/2020
124
3.5.2.2 Dane techniczne SIPLACE SpeedStar (C&P20 M3) w SIPLACE TX2 m / TX2i m
3

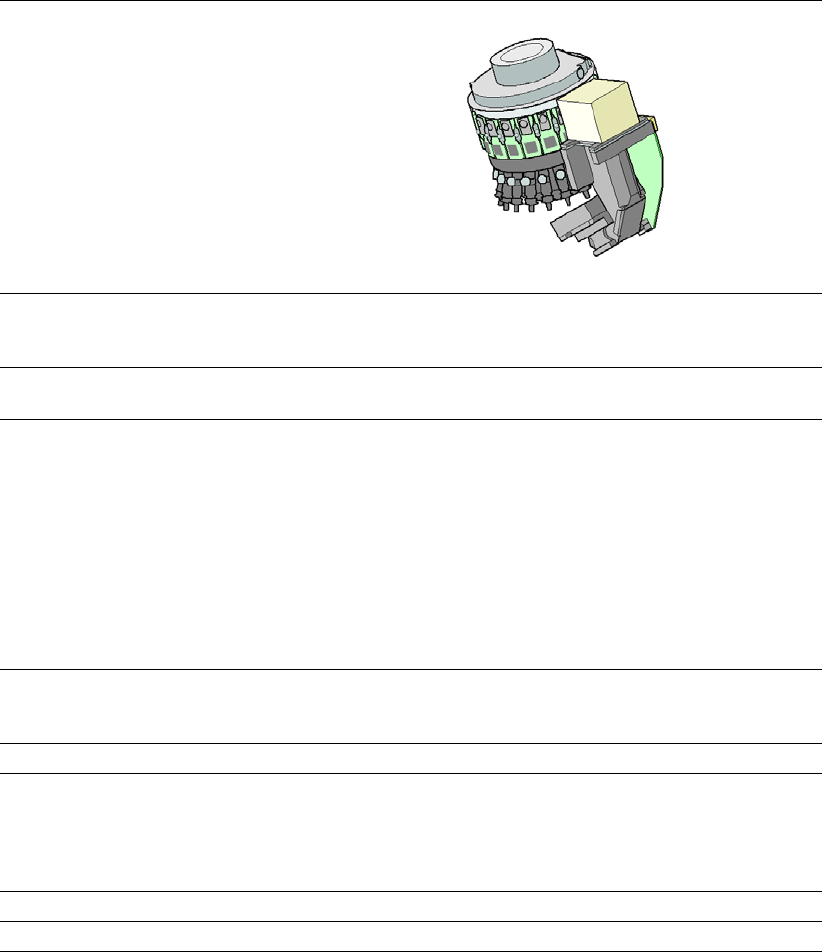

SIPLACE SpeedStar (C&P20 M3)
Z kamerą podzespołów typu 48
(standard)
Z kamerą podzespo-
łów typu 49
(opcjonalnie)
Gama podzespołów
*a
*)a Pamiętać, że możliwa do montażu gama podzespołów zależy także od geometrii, specyficznych stan-
dardów klienta, tolerancji opakowań podzespołów i tolerancji podzespołów.
0,12 mm × 0,12 (0201 metrycznie) do 2220, Melf, SOT, SOD,
Bare-Die, Flip-Chip
Specyfikacje podzespołów elek-
tronicznych
Maks. wysokość
Maks.wysokość
*b
Min. podziałka nóżek
Min. szerokość nóżek
Min. podziałka kulek
Min. średnica kulek
Min. wymiary
Maks. wymiary
Maks. masa
*)b Maksymalna wysokość podzespołów elektronicznych 4 mm jest możliwa tylko w przypadku maszyny
typu SIPLACE TX2i m 4 mm.
2 mm
4mm
70 μm
30 μm
100 μm
50 μm
120 µm × 120 µm
8,2 mm × 8,2 mm
1 g
2 mm
*c
4 mm
*c
50 μm
25 μm
50 μm
25 μm
80 µm × 80 µm
8,2 mm × 8,2 mm
1 g
*)c Wskutek małej wartości ogniska ±0,3 mm zastosowanie tej kamery zaleca się tylko wtedy, gdy taka roz-
dzielczość kamery jest wymagana dla podzespołów elektronicznych. W zakresie ±0,3 mm spełnione są
wymogi kamery podzespołów elektronicznych typu 49. W zakresie ±0,6 mm kamera podzespołów elek-
tronicznych typu 49 spełnia cechy kamery podzespołów elektronicznych typu 48. Długość pipety trzeba
dostosować dokładnie do zakresu ogniskowej i grubości podzespołów elektronicznych.
Siła osadzania 1,3 N ±0,5 N (wartość standardowa)
0,5–4,5 N
Touchless Placement
Typy pipet 60xx 60xx
Dokładność X/Y
*d
Standard
Z „klasą dokładności”
*e
*)d Wartości Benchmark i dokładności potwierdzono w ramach odbioru maszyny i spełniają warunki podane
w zakresie dostaw i usług ASM.
*)e Ustawienie klasy dokładności w edytorze kształtu obudowy lub pozycji montażu SIPLACE Pro. 15 µm
możliwe tylko dla płytek drukowanych o rozmiarze maks. 250 × 100 mm.
± 25 µm/3σ
± 20 µm / 3σ
± 15 µm / 3σ
± 25 µm/3σ
± 20 µm / 3σ
± 15 µm / 3σ
Dokładność kątowa ±0,2° / 3σ ±0,2° / 3σ
Płaszczyzny oświetlenia 5 5
Instrukcja eksploatacji SIPLACE TX 3 Dane techniczne i zespoły
Od wersji oprogramowania 714.0 12/2020 3.5 Głowica montażowa
125
3.5.3 Czujnik do pojemnika zrzutowego do podzespołów
Czujnik pojemnika zrzutowego do podzespołów kontroluje, czy pojemnik zrzutowy jest prawi-
dłowo osadzony w uchwycie.
– Jeżeli pojemnika zrzutowego nie założono prawidłowo, automatu nie da się uruchomić.
– Jeżeli w trakcie przetwarzania pojemnik zrzutowy wyskoczy z uchwytu, następuje natychmia-
stowe zatrzymanie automatu, aby uniknąć kolizji z głowicą.
3.5.4 Pompa próżniowa
Pompa próżniowa do SIPLACE SpeedStar jest zamontowana za osłoną w miejscu montażu mo-
dułów 1 w stojaku maszyny. Dostępne są dwa typy:
– Pompa próżniowa VX4.25
– Pompa próżniowa VX4.25/0-47 IE3
3.5.4.1 Przegląd – typ VX4.25
Nr kat. 03128463 Pompa próżniowa VX4.25
3

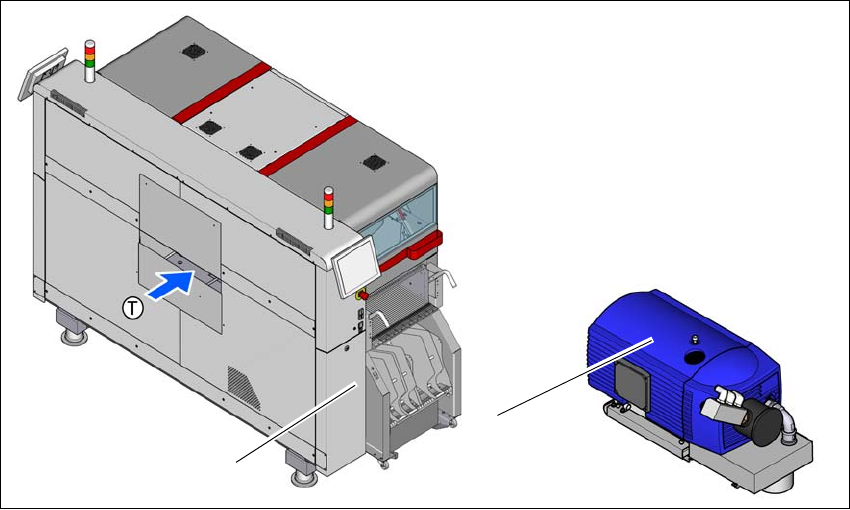

Rys. 3.5 - 3 Przegląd - Pompa próżniowa
(1) Miejsce montażu pompy próżniowej
(2) Pompa próżniowa VX 4.25
(2)
(1)
3 Dane techniczne i zespoły Instrukcja eksploatacji SIPLACE TX
3.5 Głowica montażowa Od wersji oprogramowania 714.0 12/2020
126
3.5.4.2 Przegląd – typ VX4.25/0-47 IE3
Nr kat. 03224400-xx Pompa próżniowa VX4.25/0-47 IE3
3

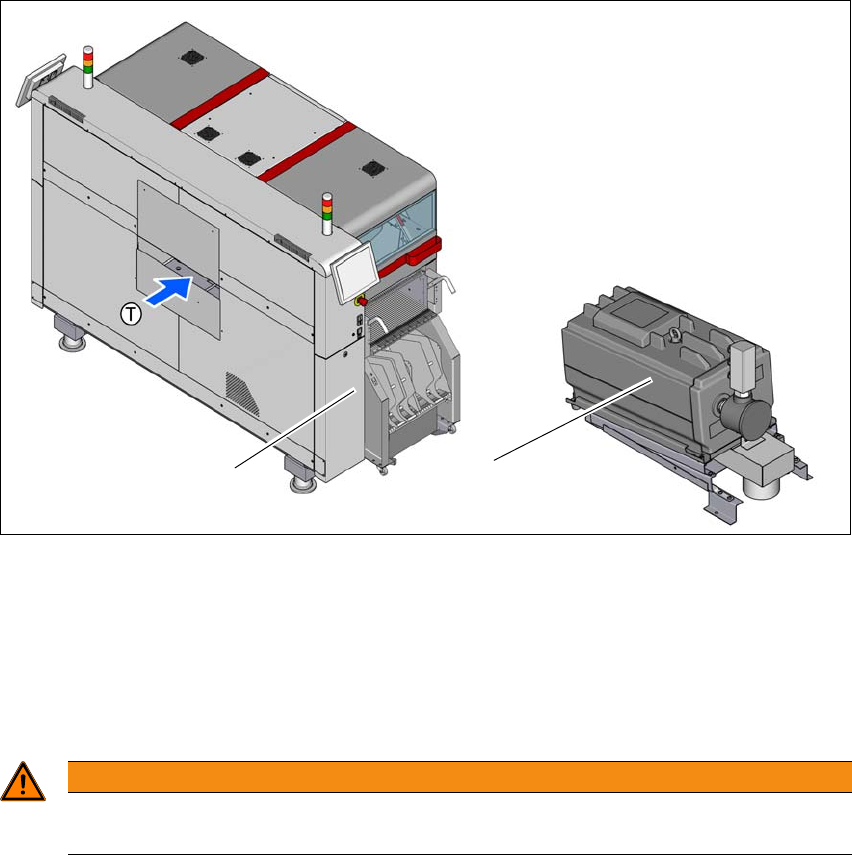

Rys. 3.5 - 4 Przegląd - Pompa próżniowa
(1) Miejsce montażu pompy próżniowej
(2) Pompa próżniowa VX 4.25 IE3
3.5.4.3 Instrukcje bezpieczeństwa obsługi pompy próżniowej
3
3.5.4.4 Opis
Tylko model SIPLACE SpeedStar można użytkować z pompą próżniową. W automacie SIPLACE
TX V2 moduł SIPLACE SpeedStar z pompą próżniową jest wyposażeniem standardowym.
W połączeniu z pompą próżniową, w razie zastosowania SpeedStar (C&P20 P2 / C&P20 M3)
znacznie zmniejszy się zużycie sprężonego powietrza. Jedna pompa próżniowa może zasilać
maksymalnie dwie głowice SpeedStar (C&P20 P2 / C&P20 M3). Bieżące koszty eksploatacji spa-
dają stosownie do wysokości kosztów energii.
(2)
(1)
OSTRZEŻENIE
Przestrzegać instrukcji bezpieczeństwa podanych w dostarczonej instrukcji obsługi
danej pompy próżniowej.
