4 Ustawienie i uruchomienie Instrukcja eksploatacji SIPLACE TX
4.5 Ustawienie automatu Od wersji oprogramowania 714.0 12/2020
202
4.5.3.2 Ponowny montaż zabezpieczenia transportowego osi Y
Zabezpieczenie transportowe osi Y mocuje portal do ramy automatu.
Patrz także il. 4.5 - 2
, strona 200).
Odkręcić nakrętkę zabezpieczającą 20–30 mm od zewnętrznego końca długiego gwintu za-
bezpieczenia transportowego.
Odsunąć portal od bufora ogranicznika końcowego.
Wkręcić zabezpieczenie transportowe długim gwintem ok. 20 mm w płytę bufora (gwint po-
winien wystawać na ok. 10 mm).
Ostrożnie dosunąć portal do strony krótszego gwintu zabezpieczenia transportowego.
Wkręcić krótki gwint do otworu w portalu aż do oporu.
Lekko dokręcić sześciokątny długi element zabezpieczenia transportowego kluczem płaskim
13.
Dokręcić nakrętkę zabezpieczającą do płyty bufora ogranicznika końcowego.
Ręcznie dokręcić nakrętkę zabezpieczającą.
Instrukcja eksploatacji SIPLACE TX 4 Ustawienie i uruchomienie
Od wersji oprogramowania 714.0 12/2020 4.5 Ustawienie automatu
203
4.5.4 Usuwanie środka antykorozyjnego z prowadnic szynowych
Przed wysyłką automaty są zabezpieczane środkiem antykorozyjnym.
4
4
OSTROŻNIE
Skrócenie żywotności łożysk i prowadnic szynowych!
Jeżeli środek antykorozyjny zmiesza się ze smarem łożyskowym osi, może to spowodo-
wać znaczne skrócenie trwałości łożysk i prowadnic szynowych.
Usunąć zabezpieczenie antykorozyjne ze wszystkich osi i łożysk, wykonując pierw-
sze przesuwy osi automatu podczas jego uruchamiania. Nie używać do tego celu
żadnego rozpuszczalnika.
Wszystkie osie i łożyska przetrzeć szmatką czyszczącą SIPLACE.
OSTROŻNIE
Niebezpieczeństwo zniszczenia smaru łożyskowego!
Alkohol zniszczy smar łożyskowy w wózku prowadzącym.
Przy czyszczeniu prowadnic szynowych i podziałek nie wolno dopuścić, aby alkohol
dostał się do wózka prowadzącego.
4 Ustawienie i uruchomienie Instrukcja eksploatacji SIPLACE TX
4.5 Ustawienie automatu Od wersji oprogramowania 714.0 12/2020
204
4.5.5 Ustawianie automatu w linii
Aby ustawić automat montażowy w linii lub wyjąć go z linii, musi być możliwe unoszenie automatu
w miejscach montażu modułów. Do tego celu BEZWZGLĘDNIE używać wózka podnośnego
zgodnego ze specyfikacją (patrz rozdział 4.5.5.3
, strona 207) (nie używać wózka widłowego!).
Środek ciężkości automatu leży poza środkiem geometrycznym automatu (patrz rozdział 3.3.3
,
strona 117
). Blokady blaszane w miejscach montażu modułów ograniczające pozycję wideł (poz.
2 na il. 4.5 - 3
, strona 204) gwarantują, że będzie można ustawić wózek podnośny w optymalnym
położeniu, co skompensuje pozacentryczne położenie środka ciężkości automatu.
4

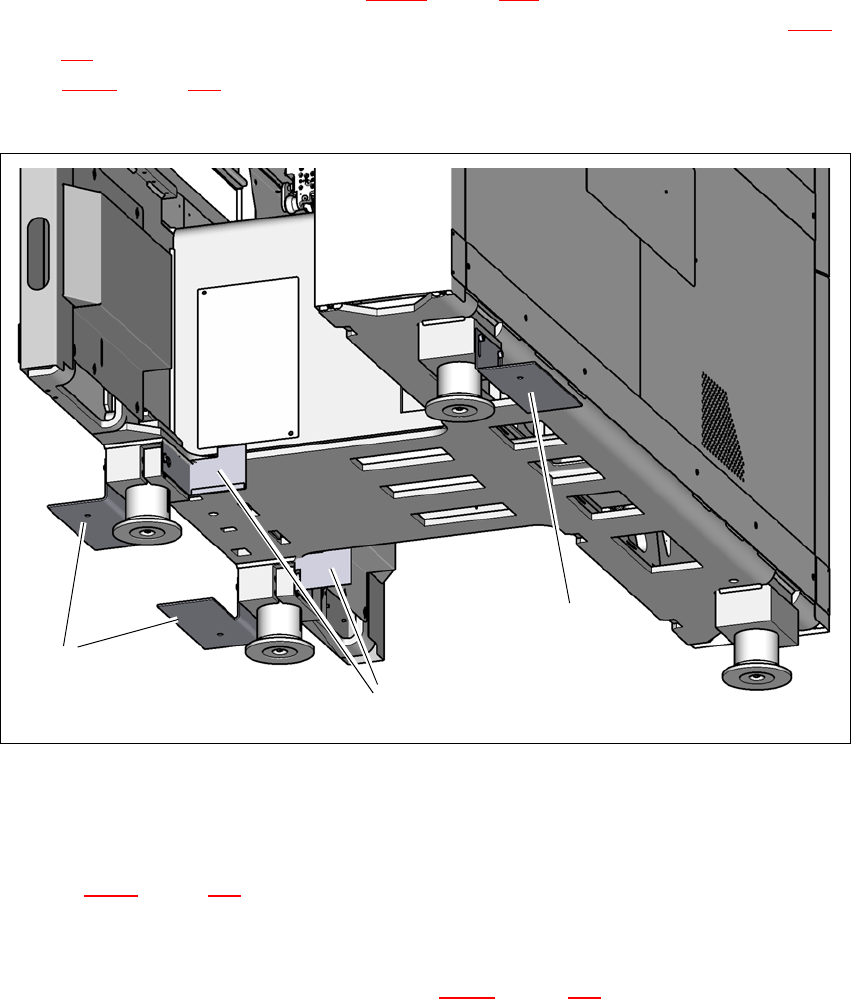

Rys. 4.5 - 3 Blokady blaszane w miejscach montażu modułów ograniczające pozycję wideł
(1) Zabezpieczający kątownik transportowy z blokadą blaszaną
(2) Blokady blaszane ograniczające pozycję wideł wózka podnośnego
Ilustracja 4.5 - 4
, strona 206 prezentuje punkty mocowania wideł wózka podnośnego w przypadku
zamiaru ustawienia automatu w linii produkcyjnej lub wyjęcie go z niej.
Jeżeli jeszcze nie usunięto zabezpieczających kątowników transportowych z blokadami bla-
szanymi, zdemontować je teraz (poz. 1 na il. 4.5 - 3
, strona 204).
Zachować zabezpieczające kątowniki transportowe dla późniejszego użytku.
(2)
(1)
(1)
