Instrukcja eksploatacji SIPLACE TX 2 Bezpieczeństwo eksploatacji

Od wersji oprogramowania 714.0 12/2020 2.5 Urządzenia zabezpieczające

2.5.2.2 Położenie łączników pozycjonujących w automacie montażowym

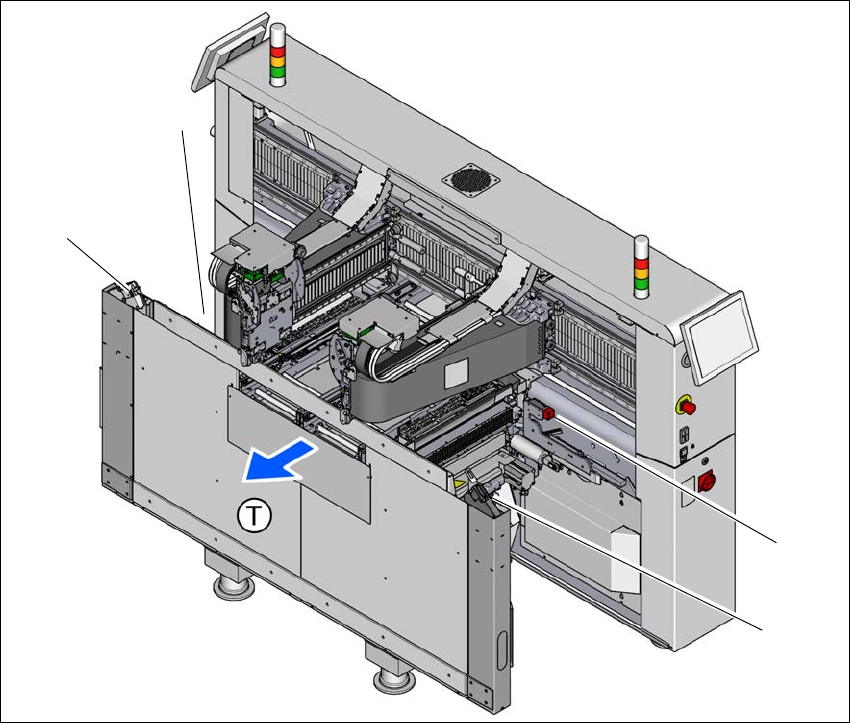

Rys. 2.5 - 4 Położenie łączników pozycjonujących

(1) Łącznik pozycjonujący, miejsce montażu modułów 1

(2) Łącznik pozycjonujący wciągania wózka na podzespoły elektroniczne, miejsce montażu mo-

dułów 1

(3) Łącznik pozycjonujący wciągania wózka na podzespoły elektroniczne, miejsce montażu mo-

dułów 2

(4) Łącznik pozycjonujący, miejsce montażu modułów 2

Kołpaki ochronne w trakcie pracy automatu są blokowane mechanicznie. Kołpaki ochronne

można otworzyć dopiero po naciśnięciu przycisku „Stop”.

(4)

(1)

(3)

(2)

2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE TX

2.5 Urządzenia zabezpieczające Od wersji oprogramowania 714.0 12/2020

2.5.2.3 Opis funkcji

Wyłącznik główny w położeniu WYŁ. (patrz poz. 1 na il.

2.5 - 2, strona 83) 2

Wyłącznik główny odłącza od sieci trzy fazy L1, L2 i L3.

Zastosowanie akumulatorów energii w module zasilania elektrycznego powoduje, że także po wy-

łączeniu wyłącznikiem głównym i odłączeniu od sieci, elementy wsuwanego modułu zasilania

elektrycznego przez ok. 5 minut są pod niebezpiecznym napięciem elektrycznym.

Wyłącznik główny w pozycji WŁ. 2

Po uruchomieniu wyłącznikiem głównym włączane jest napięcie sieciowe we wsuwanym module

zasilania elektrycznego i następuje wysterowanie wszystkich przetworników AC/DC.

Komputer sterujący uruchamia się i następuje zapewnienie wszystkich wewnętrznych zasilań.

Napięcia obwodów pośrednich dla osi portalowych (300 V-) i gwiazdowych (160 V-) oraz napięcie

zasilania napędów transportowych są włączane przyciskiem uruchamiającym w sposób zapew-

niający bezpieczeństwo.

ZAGROŻENIE

Nieprawidłowe obchodzenie się z automatem może spowodować śmierć lub poważne

obrażenia ciała, a także znaczne straty materialne.

Mimo wyłączenia instalacji wyłącznikiem głównym wymienione komponenty nadal znaj-

dują się pod niebezpiecznym napięciem:

– Zaciski kablowe L1, L2 i L3 wyłącznika głównego Q1

– Zaciski kablowe X2, X10, X300, F1 i zasilacza PS5

– Przy wtyku sieciowym rozładowanie napięcia resztkowego filtra EMC może potrwać

do 2 sekund.

– Wszystkie żyły, które przewodzą prąd także po wyłączeniu wyłącznikiem głównym,

mają kolor pomarańczowy.

 Dlatego należy przestrzegać obowiązujących przepisów o zapobieganiu wypadkom

i przepisów DIN (zwłaszcza EN 60204, część 1 lub IEC 60204, część 1) bądź prze-

pisów krajowych.

 Tylko odpowiednio wykwalifikowanemu i przeszkolonemu personelowi wolno otwie-

rać drzwi ochronne układu zasilania elektrycznego.

ZAGROŻENIE

Zastosowanie akumulatorów energii w module zasilania elektrycznego powoduje, że tak-

że po wyłączeniu wyłącznikiem głównym i odłączeniu od sieci, elementy przez ok. 5 mi-

nut są pod niebezpiecznym napięciem elektrycznym.

Instrukcja eksploatacji SIPLACE TX 2 Bezpieczeństwo eksploatacji

Od wersji oprogramowania 714.0 12/2020 2.5 Urządzenia zabezpieczające

Przycisk uruchamiający, biały (poz. 1 na rys. 2.5 - 2, strona 83 i poz. 1 na il. 2.5 - 3, strona 84)2

Po włączeniu automatu wyłącznikiem głównym i uruchomieniu oprogramowania sterującego, au-

tomat wyświetla operatorowi żądanie wciśnięcia przycisku uruchamiającego, aby uruchomić au-

tomat w celu wykonywania zleceń montażu. Takie samo wezwanie wyświetla się jeżeli operator

otwarł osłony ochronne lub przytrzymał wciśnięty przycisk zatrzymania awaryjnego i teraz chce

wznowić produkcję.

 Wciskać przycisk Start co najmniej przez 200 ms do maks. 1500 ms, a następnie zwolnić go.

Zwolnienie przycisku powoduje włączenie automatu montażowego i mechaniczne zabloko-

wanie kołpaków ochronnych.

Przycisk „Stop” czarny (poz. 2 i na il. 2.5 - 2, strona 83 i poz. 2 na il. 2.5 - 3, strona 84) 2

Tymi przyciskami można zatrzymać automat. Nastąpi zwolnienie blokady mechanicznej kołpaków

ochronnych i można je otworzyć.

Licznik podzespołów 2

Liczbę zamontowanych podzespołów można odczytać z oprogramowania stanowiska (licznik po-

dzespołów). Informacje znajdują się w pomocy online.

Przyciski ZATRZYMANIA AWARYJNEGO z blokadą (poz. 3 na il. 2.5 - 2, strona 83 i poz. 3 na il.

2.5 - 3, strona 84) 2

Przycisk ZATRZYMANIA AWARYJNEGO to przycisk z czerwoną gałką, która po ustawieniu po-

zostaje zablokowana w ustawionej pozycji. Po naciśnięciu przycisku ZATRZYMANIA AWARYJ-

NEGO otwiera się zestyk obwodu ZATRZYMANIA AWARYJNEGO - wyzwala się wyłącznik

bezpieczeństwa (CSB). Napięcie obwodu pośredniego (300 V-) dla osi portali i obwodu pośred-

niego (160 V-) dla osi gwiazdowych zostają wyłączone. Serwowzmacniacze osi DP lub Z są nadal

zasilane napięciem 42 V-. Zestyk sygnalizacyjny przycisku ZATRZYMANIA AWARYJNEGO roz-

wiera się i na ekranie wyprowadzany jest komunikat "Włączone ZATRZYMANIE AWARYJNE".

Wyłączane są następujące zespoły:

– Transport płytek drukowanych

– Zacisk płytek drukowanych

– Regulacja szerokości

– Stoper płytek drukowanych

– Zasilanie sprężonym powietrzem urządzenia do odcinania pustej taśmy

WSKAZÓWKA

Montaż zostaje przerwany i można go kontynuować lub zakończyć po przywróceniu

sprawnego działania automatu.
