2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE TX 2.5 Urządzenia zabezpieczające Od wersji oprogramowania 714.0 12/ 2020 84 2 Rys. 2.5 - 3 Po ł o ż enie prze łą czników i przycisków – strona wej ś ciowa p …
Instrukcja eksploatacji SIPLACE TX 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania 714.0 12/2020 2.5 Urządzenia zabezpieczające
83
2.5.2 Przełączniki i przyciski
2.5.2.1 Położenie przełączników i przycisków
2

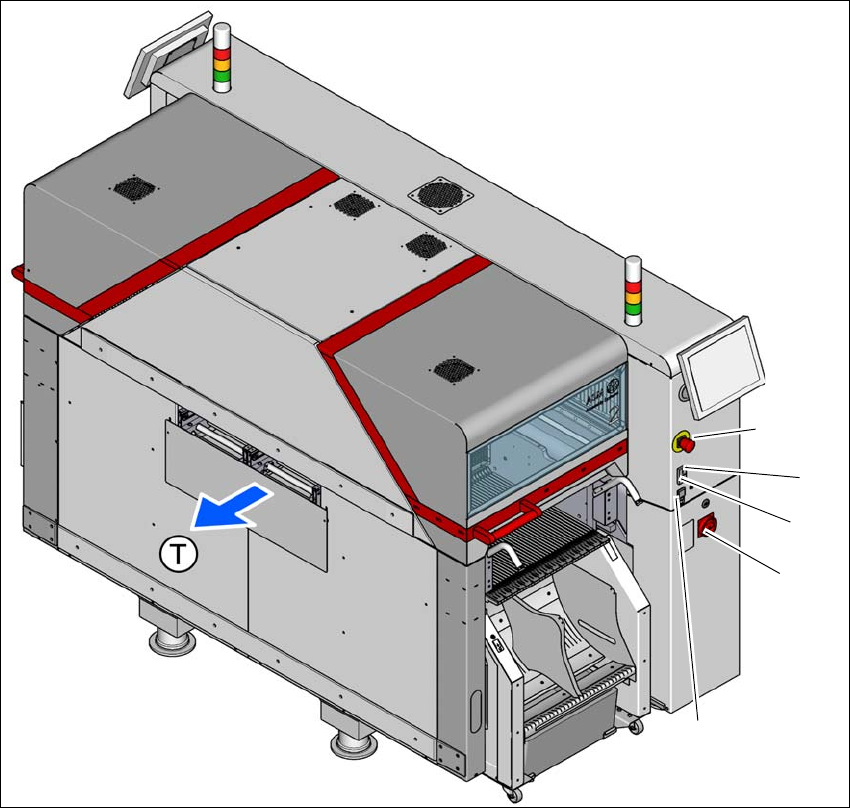

Rys. 2.5 - 2 Położenie przełączników i przycisków – strona wyjściowa płytek drukowanych (miejsce montażu modu-
łów 2)
(1) Przycisk ZATRZYMANIA AWARYJNEGO
(2) Przycisk uruchamiający (biały)
(3) Przycisk STOP (czarny)
(4) Wyłącznik główny
(5) Przycisk dostawiania i odstawiania wózka na podzespoły elektroniczne na danym stanowisku
(T) Kierunek transportu płytek drukowanych
(3)
(1)
(4)
(2)
(5)
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE TX
2.5 Urządzenia zabezpieczające Od wersji oprogramowania 714.0 12/2020
84
2

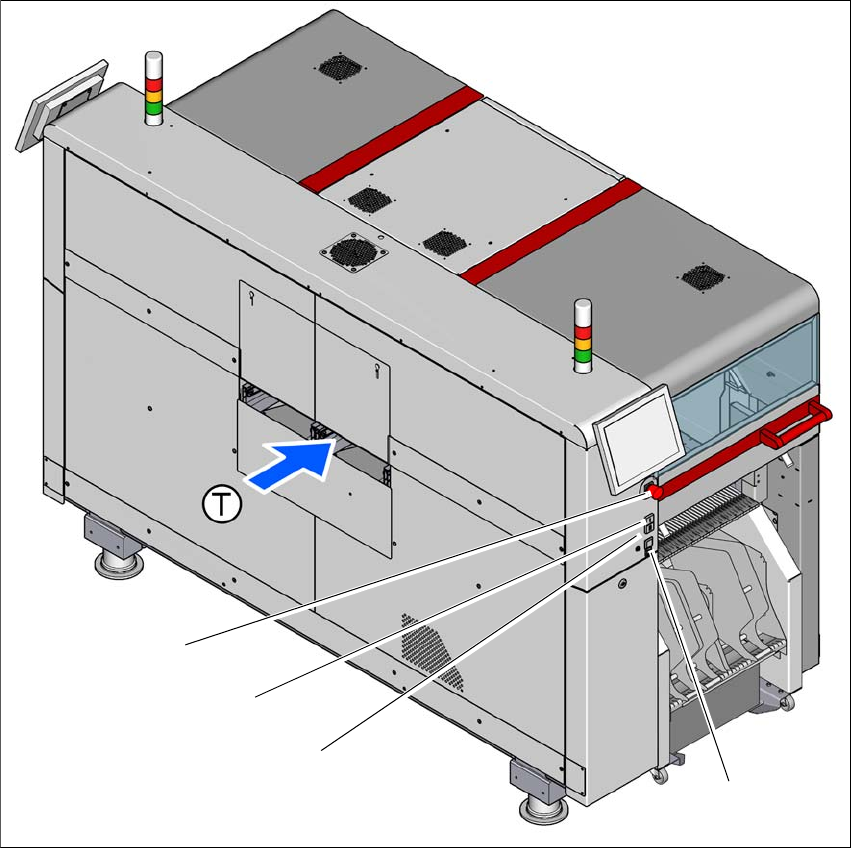

Rys. 2.5 - 3 Położenie przełączników i przycisków – strona wejściowa płytek drukowanych (miejsce montażu modu-
łów 1)
(1) Przycisk ZATRZYMANIA AWARYJNEGO
(2) Przycisk uruchamiający (biały)
(3) Przycisk STOP (czarny)
(4) Przycisk dostawiania i odstawiania wózka na podzespoły elektroniczne na danym stanowisku
(T) Kierunek transportu płytek drukowanych
(3)
(1)
(4)
(2)
Instrukcja eksploatacji SIPLACE TX 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania 714.0 12/2020 2.5 Urządzenia zabezpieczające
85
2.5.2.2 Położenie łączników pozycjonujących w automacie montażowym
2
Rys. 2.5 - 4 Położenie łączników pozycjonujących
(1) Łącznik pozycjonujący, miejsce montażu modułów 1
(2) Łącznik pozycjonujący wciągania wózka na podzespoły elektroniczne, miejsce montażu mo-
dułów 1
(3) Łącznik pozycjonujący wciągania wózka na podzespoły elektroniczne, miejsce montażu mo-
dułów 2
(4) Łącznik pozycjonujący, miejsce montażu modułów 2
Kołpaki ochronne w trakcie pracy automatu są blokowane mechanicznie. Kołpaki ochronne
można otworzyć dopiero po naciśnięciu przycisku „Stop”.
(4)
(1)
(3)
(2)
