Instrukcja eksploatacji SIPLACE TX 5 Zadania do wykonania przy a utomacie Od wersji oprogramowania 714.0 12/2020 5.6 Komunikaty o błędach i pomoc online 243 5.6.1 Wyświetlanie informacji o aktualnym alarmie Aby wyświetli…
5 Zadania do wykonania przy automacie Instrukcja eksploatacji SIPLACE TX
5.6 Komunikaty o błędach i pomoc online Od wersji oprogramowania 714.0 12/2020
242
5.6 Komunikaty o błędach i pomoc online
Jeżeli w trakcie pracy w automacie montażowym występują alarmy, komunikat alarmowy w polu
stanu interfejsu użytkownika jest wyświetlany w kolorze czerwonym. Symbol Informacja alar-
mowa jest aktywny.
Wyróżniony czerwonym kolorem przycisk graficzny na pasku symboli sygnalizuje, że konieczna
jest ingerencja operatora.
5
Rys. 5.6 - 1 Widok z komunikatem alarmowym (przykład)
Legenda do il. 5.6 - 1
(1) Symbol "Informacja o alarmie": do wywoływania pomocy przy aktualnym alarmie
(2) Symbol "Szczegóły": do wywoływania szczegółowych informacji (np. źródło błędu, czas
wystąpienia)
(3) Numer alarmu
(4) Komunikat alarmowy: Krótka informacja o alarmie
(5) Symbol "Potwierdzanie alarmu": do kasowania wskazań alarmu
(1)
(2) (3)
(4)
(5)
Instrukcja eksploatacji SIPLACE TX 5 Zadania do wykonania przy automacie
Od wersji oprogramowania 714.0 12/2020 5.6 Komunikaty o błędach i pomoc online
243
5.6.1 Wyświetlanie informacji o aktualnym alarmie

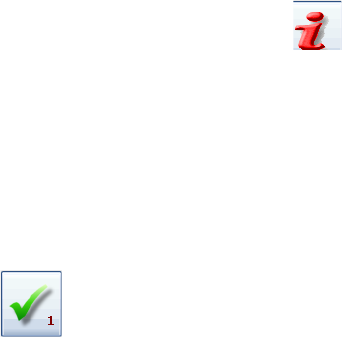

Aby wyświetlić informacje o aktualnym alarmie, kliknij symbol , aby uruchomić system Po-
mocy dla komputera stacyjnego. Otworzy się główne okno systemu Pomocy z informacjami
alarmowymi. Informacje te odnoszą się do aktualnie wyświetlonego alarmu, z którego została uru-
chomiona Pomoc.
Po usunięciu alarmu i automatycznym wykryciu usunięcia przez automat, nastąpi automatyczne
skasowanie alarmu w polu stanu.
Jeżeli usunięcie alarmu nie zostanie automatycznie wykryte, alarm można skasować ręcznie z
pola stanu.
W tym celu kliknąć symbol Komunikat alarmowy zniknie z pola stanu.
5 Zadania do wykonania przy automacie Instrukcja eksploatacji SIPLACE TX
5.6 Komunikaty o błędach i pomoc online Od wersji oprogramowania 714.0 12/2020
244
5.6.2 Wyświetlanie informacji o wybranym alarmie
Na pasku symboli kliknąć przycisk graficzny (1).
Nastąpi wyświetlenie listy wszystkich zaistniałych alarmów.
Przyciskami z pionowego paska symboli (2) wybrać kategorię błędów.
Kliknąć komunikat na liście alarmów (3), aby wyświetlić szczegółowe informacje.
. 5

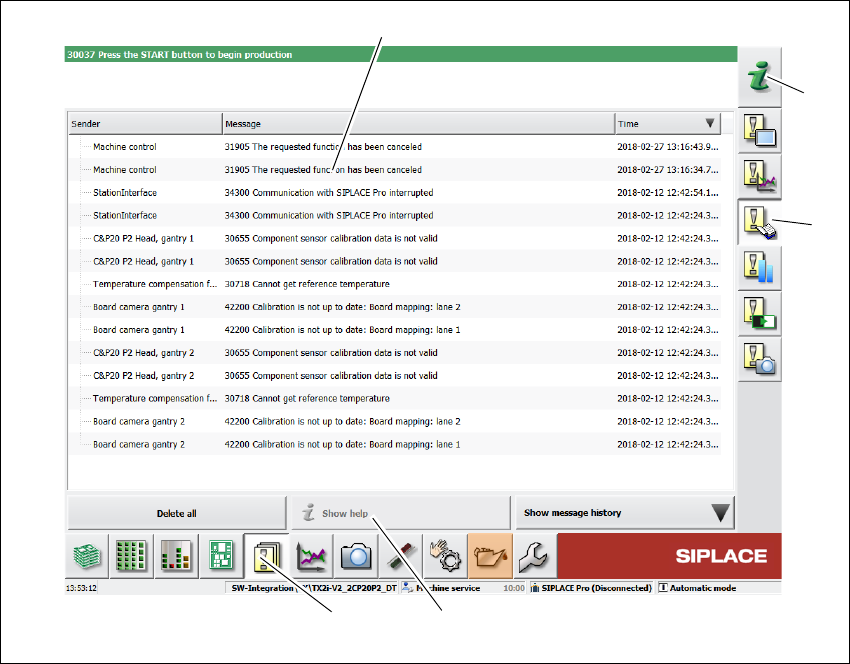

Rys. 5.6 - 2 Przykład: Lista alarmów
Wybrać na liście alarmów alarm, o którym użytkownik uzyskać informacje.
Kliknąć przycisk graficzny "Wyświetl Pomoc" (4), aby wyświetlić informacje.
Informacje o innym alarmie można wyszukać i wyświetlić za pomocą indeksu systemu Pomocy
(5), podając numer alarmu.
(5)
(2)
(3)
(4)
(1)
