6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE TX
6.1 Zmieniacz pipet Od wersji oprogramowania 714.0 12/2020
292
6.1.4.3 Przykład konfiguracji z SIPLACE TwinStar
W miejscu montażu modułów 1 można zainstalować zmieniacz pipet z 8 magazynkami do głowicy
TwinStar (poz. 1 na il. 6.1 - 12
, strona 292).
6

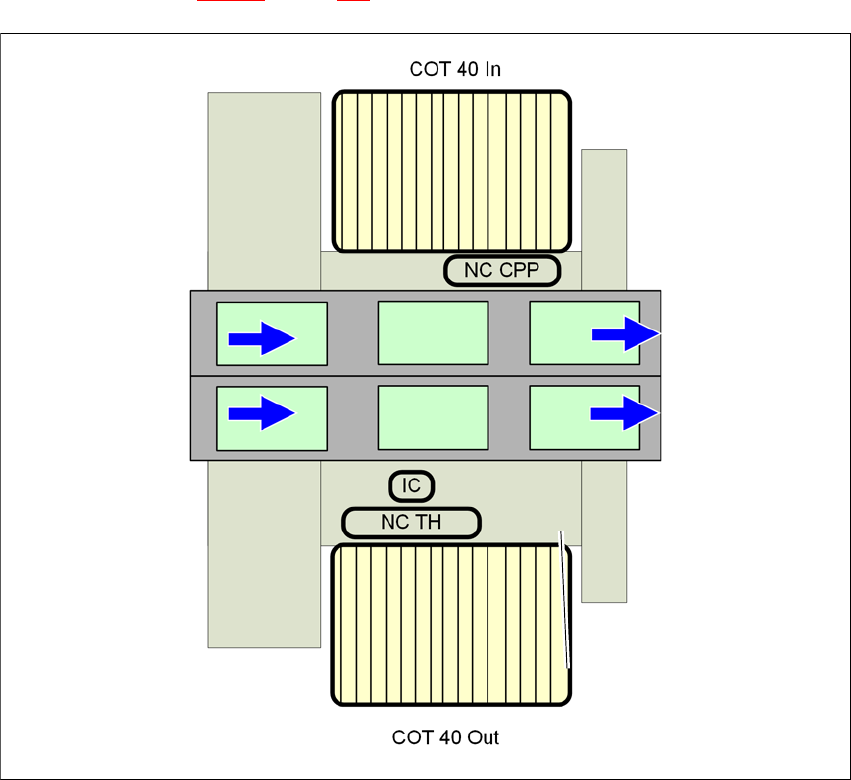

Rys. 6.1 - 12 Położenie zmieniacza pipet do TwinStar – przykład konfiguracji SIPLACE TX2
6
NC CPP
Zmieniacz pipet CPP z 4 magazynkami
COT 40 In
Wózek na podzespoły elektroniczne w położeniu wewnętrznym
COT 40 Out
Wózek na podzespoły elektroniczne w położeniu zewnętrznym
IC
Kamera stacjonarna
NC TH
Zmieniacz pipet TwinStar
Instrukcja eksploatacji SIPLACE TX 6 Rozszerzenia stacji
Od wersji oprogramowania 714.0 12/2020 6.1 Zmieniacz pipet
293
6.1.4.4 Montaż
Zmieniacz pipet jest zamocowany do zespołu wciągowego wózka na podzespoły elektroniczne.
6

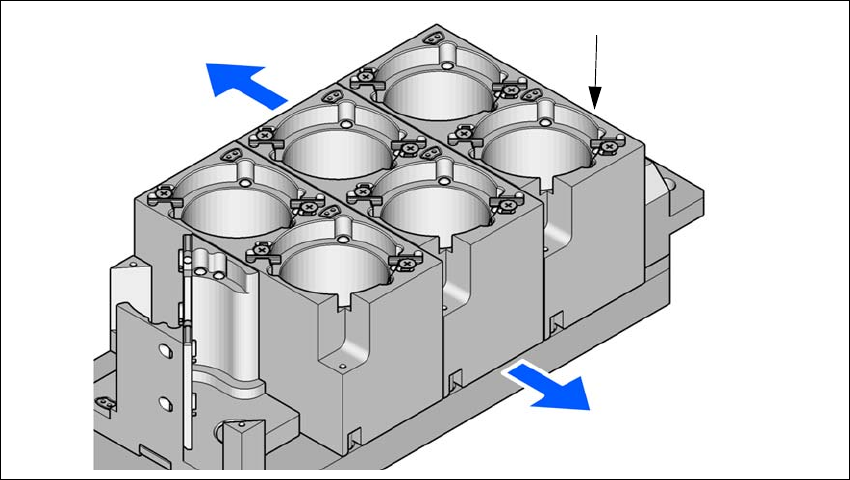

Rys. 6.1 - 13 Pozycja montażowa
(1) Otwór znacznikowy
(2) Strona operatora
(3) Strzałka wskazuje kierunek transportu płytek drukowanych
Ustawić zmieniacz pipet tak, aby otwór znacznikowy (poz. 1) był widziany przez operatora po
lewej stronie.
6.1.4.5 Pipety specjalne
Automaty montażowe SIPLACE montują podzespoły elektroniczne zgodnie ze standardowym
spektrum SMT.
Firma ASM stale rozwija specjalne pipety.
Pipety specjalne są dostępne do wszystkich głowic uzbrajających, aby umożliwić wykonywanie
zleceń uzbrajania z maksymalną prędkością, precyzją i elastycznością. Zastosowanie automa-
tycznych zmieniaczy pipet skraca czas przezbrajania niezbędnego przy zmianie produktu.
W sprawie wykonania magazynków specjalnych i chwytaków również należy się zwracać do firmy
ASM.
(1)
(2)
(3)
6 Rozszerzenia stacji Instrukcja eksploatacji SIPLACE TX
6.1 Zmieniacz pipet Od wersji oprogramowania 714.0 12/2020
294
6.1.5 Zbiornik zrzutowy i stacja pipet
6

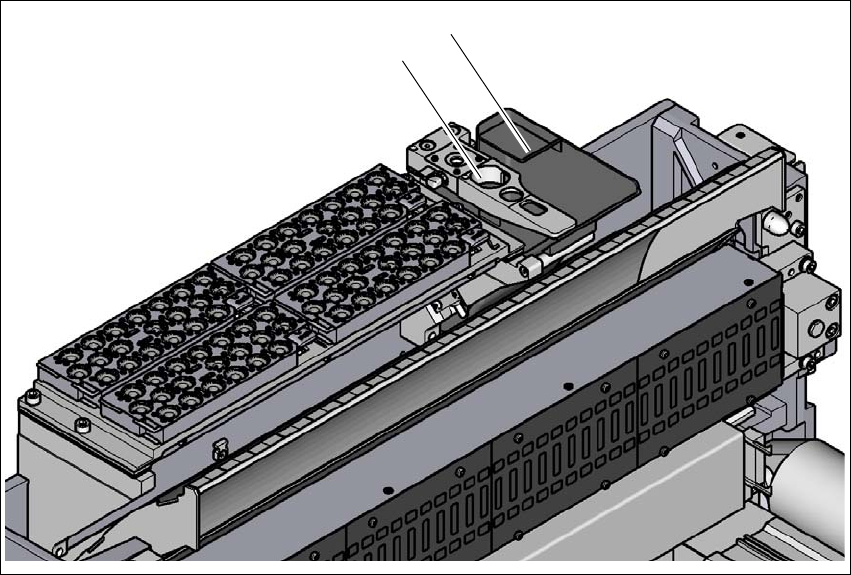

Rys. 6.1 - 14 Zbiornik zrzutowy i stacja pipet (przykład ze zmieniaczem pipet SIPLACE SpeedStar C&P20 P2)
(1) Zbiornik zrzutowy
(2) Stacja pipet
(1)
(2)
