Instrukcja eksploatacji SIPLACE TX 2 Bezpieczeństwo eksploatacji Od wersji oprogramowania 714.0 12/ 2020 2.2 Tabliczki ostrzegawcze 67 2.2.1 1.2 T abliczki ostrzegawcze W 220 2 Poz. W 220 na il. 2.2 - 14 , strona 65 i 2.…
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE TX
2.2 Tabliczki ostrzegawcze Od wersji oprogramowania 714.0 12/2020
66

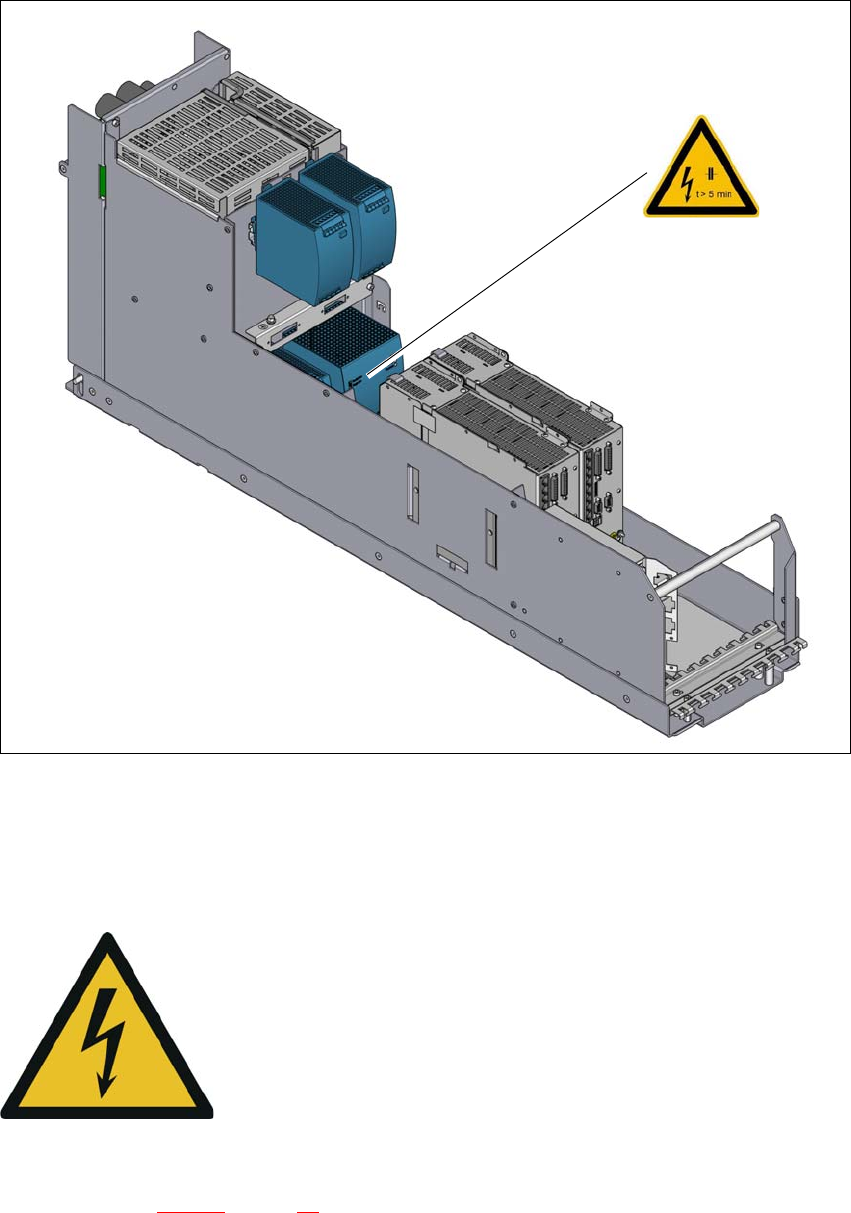

Rys. 2.2 - 15 Tabliczki ostrzegawcze na module zasilania elektrycznego (widok z tyłu)
– W 220 na przetworniku AC/DC (160 V DC / 300 V DC) modułu zasilania elektrycznego .
2.2.11.1 Tabliczka ostrzegawcza W 012
2
Poz. W 012 na il. 2.2 - 14, strona 65, nr artykułu 03009345-01
(Liczba sztuk na moduł zasilania: 3).
W 220
Niebezpieczne napięcia
Oznaczone części znajdują się pod napięciem sieciowym także
przy wyłączonym wyłączniku głównym i wyjętym wtyku sieciowym.
Przed otwarciem osłony odłączyć automat od sieci elektrycz-
nej.
Region NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
Instrukcja eksploatacji SIPLACE TX 2 Bezpieczeństwo eksploatacji
Od wersji oprogramowania 714.0 12/2020 2.2 Tabliczki ostrzegawcze
67
2.2.11.2 Tabliczki ostrzegawcze W 220
2
Poz. W 220 na il. 2.2 - 14, strona 65 i 2.2 - 15, strona 66, nr artykułu 03114591-01
(Liczba sztuk na moduł zasilania: 3).
2.2.11.3 Wysokie temperatury w module Gantry Control Unit (MGCU)
Poz. 1 na il. 2.2 - 14, strona 65, tabliczka z informacją o temperaturze, nr katalogowy 03031926-01
(Liczba sztuk na moduł zasilania: 2).
2
2
Niebezpieczne napięcie elektryczne
Wyłączyć automat wyłącznikiem głównym i poczekać 5 mi-
nut, aż rozładują się kondensatory.
Region NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
2
Niebezpieczeństwo poparzenia spowodowane wysokimi temperatu
Obudowa modułu Gantry Control Unit (MGCU) może się silnie
nagrzewać podczas pracy ciągłej.
Zachować ostrożność przy dotykaniu obudowy modułu
Gantry Control Unit (MGCU).
2 Bezpieczeństwo eksploatacji Instrukcja eksploatacji SIPLACE TX
2.2 Tabliczki ostrzegawcze Od wersji oprogramowania 714.0 12/2020
68
2.2.12 Wysokie temperatury modułu Modular Head Control Unit (MHCU)
Poz. 1 na il. 2.2 - 16, Tabliczka z informacją o temperaturze, nr art. 03031926-01
(Liczba sztuk na automat: 2).
2
Rys. 2.2 - 16 Tabliczka z informacją o temperaturze na module Modular Head Control Unit (MHCU) – (przykład
SIPLACE TX2)
2
Niebezpieczeństwo poparzenia spowodowane wysokimi temperaturami
Obudowa modułu Modular Head Control Unit (MHCU) może nagrzewać się
podczas pracy ciągłej.
Zachować ostrożność przy dotykaniu modułu Modular Head Control Unit
(MHCU).
(1)
(1)
