Instrukcja eksploatacji SIPLACE TX 5 Zadania do wykonania przy a utomacie Od wersji oprogramowania 714.0 12/2020 5.6 Komunikaty o błędach i pomoc online 245 5.6.3 Znaczenie kolorów w inform acjach alarmowych w systemie P…
5 Zadania do wykonania przy automacie Instrukcja eksploatacji SIPLACE TX
5.6 Komunikaty o błędach i pomoc online Od wersji oprogramowania 714.0 12/2020
244
5.6.2 Wyświetlanie informacji o wybranym alarmie
Na pasku symboli kliknąć przycisk graficzny (1).
Nastąpi wyświetlenie listy wszystkich zaistniałych alarmów.
Przyciskami z pionowego paska symboli (2) wybrać kategorię błędów.
Kliknąć komunikat na liście alarmów (3), aby wyświetlić szczegółowe informacje.
. 5
Rys. 5.6 - 2 Przykład: Lista alarmów
Wybrać na liście alarmów alarm, o którym użytkownik uzyskać informacje.
Kliknąć przycisk graficzny "Wyświetl Pomoc" (4), aby wyświetlić informacje.
Informacje o innym alarmie można wyszukać i wyświetlić za pomocą indeksu systemu Pomocy
(5), podając numer alarmu.
(5)
(2)
(3)
(4)
(1)
Instrukcja eksploatacji SIPLACE TX 5 Zadania do wykonania przy automacie
Od wersji oprogramowania 714.0 12/2020 5.6 Komunikaty o błędach i pomoc online
245
5.6.3 Znaczenie kolorów w informacjach alarmowych w systemie Pomocy online
5
5.6.4 Pomoc kontekstowa online
Aby wyświetlić informacje o aktualnym widoku, kliknij symbol , aby uruchomić system Po-
mocy dla komputera stacyjnego. Otworzy się główne okno systemu Pomocy z informacjami
alarmowymi. Informacje te odnoszą się do aktualnie wyświetlonego widoku, z którego została uru-
chomiona Pomoc. Na podstawie spisu treści, indeksu i funkcji wyszukiwania można otrzymać in-
formacje o całym zakresie pomocy online.
Wyróżnienie tekstu Znaczenie
Czerwony tekst Numer alarmu i komunikat alarmowy
Czarny tekst Potencjalna/e przyczyna/y alarmu
Zielony tekst Instrukcja usunięcia alarmu
Tekst niebieski podkreślony Wywołanie dodatkowych informacji
5 Zadania do wykonania przy automacie Instrukcja eksploatacji SIPLACE TX
5.7 Lampki sygnalizacyjne z buczkiem Od wersji oprogramowania 714.0 12/2020
246
5.7 Lampki sygnalizacyjne z buczkiem
5.7.1 Przegląd
Lampki sygnalizacyjne wskazują stany robocze i błędy w działaniu automatu. Buczyk informuje
sygnałem akustycznym o wystąpieniu alarmu. W automatach SIPLACE można zamontować dwu-
albo trójkolorową lampkę sygnalizacyjną. Dany system lampek sygnalizacyjnych (dwu- lub trójko-
lorowy) jest ustawiany w autokonfiguracji, patrz instrukcja instalacji oprogramowania stacyjnego.
5.7.1.1 Trójkolorowa lampka sygnalizacyjne (standard)

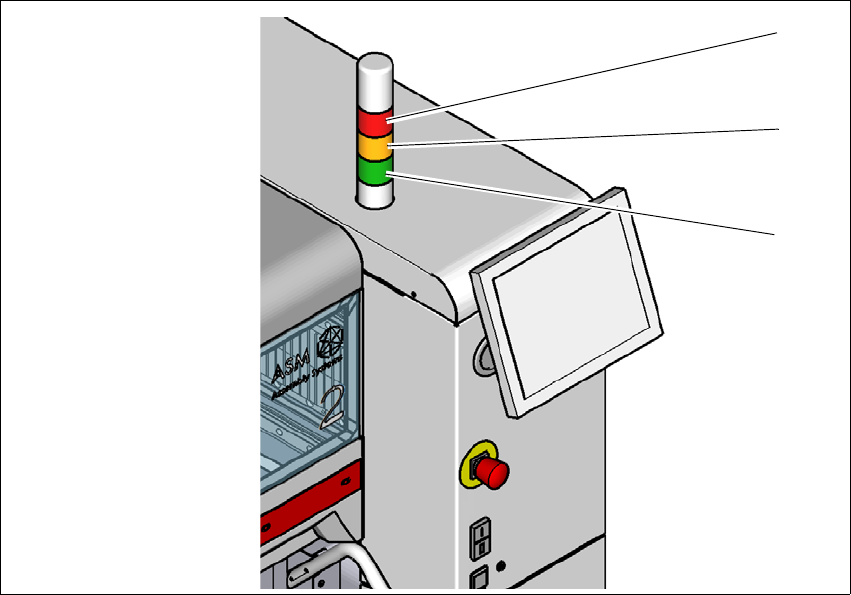

Rys. 5.7 - 1 Lampki sygnalizacyjne (trójkolorowe)
L1 Lampka sygnalizacyjna czerwona
L2 Lampka sygnalizacyjna żółta
L3 Lampka sygnalizacyjna zielona
(L2)
(L1)
(L3)
