Rys. 4.5 - 7 Miejsca umieszczenia systemu transportu na poduszkach powietrznych
(1) Trzy punkty przylegania systemu transportu na poduszkach powietrznych
(1)
(1)
(1)
4 Ustawienie i uruchomienie Instrukcja eksploatacji SIPLACE TX
4.5 Ustawienie automatu Od wersji oprogramowania 714.0 12/2020
214
4.5.7.4 Montaż kotew mocujących do podłoża (opcjonalny)
Nr kat. 00588122-xx Zestaw kotew do podłoża do automatu TX
W razie potrzeby automat można zabezpieczyć kotwami w podłożu przed wstrząsami i ześlizgnię-
ciem (np. w wyniku trzęsienia ziemi).
Do każdej nóżki zamontować jedną kotwę.
4

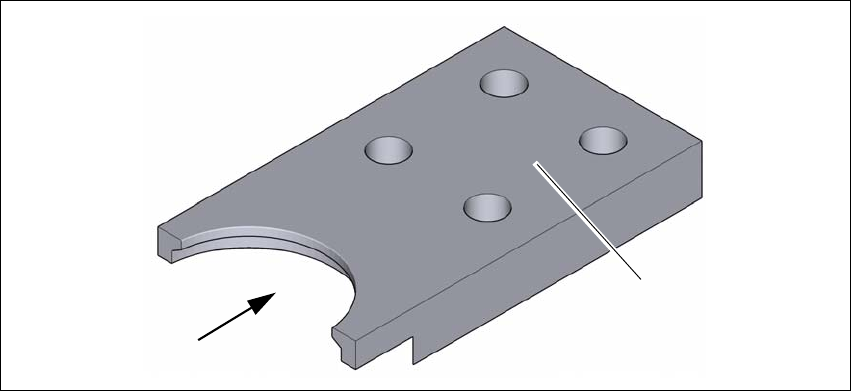

Rys. 4.5 - 8 Kotwa do podłoża
Założyć kotwę (1) na nóżkę.
Odpowiednimi elementami mocującymi przykręcić kotwę do czterech otworów (2).
(1)
(2)
Instrukcja eksploatacji SIPLACE TX 4 Ustawienie i uruchomienie
Od wersji oprogramowania 714.0 12/2020 4.5 Ustawienie automatu
215
4.5.8 Odległości nóżek maszyny i stałych krawędzi przenośnika płytek drukowa-
nych
4.5.8.1 Odległości nóżek maszyny
4
Rys. 4.5 - 9 Odległości nóżek maszyny w milimetrach
