4 Ustawienie i uruchomienie Ins trukcja eksploatacji SIPLACE TX 4.2 Konfiguracja dostawy Od wersji oprogramowania 714.0 12/2020 184 Wsunąć widły całkowicie pod auto mat aby mogły dokładnie przyleg ać do ra my automatu …
Instrukcja eksploatacji SIPLACE TX 4 Ustawienie i uruchomienie
Od wersji oprogramowania 714.0 12/2020 4.2 Konfiguracja dostawy
183
4

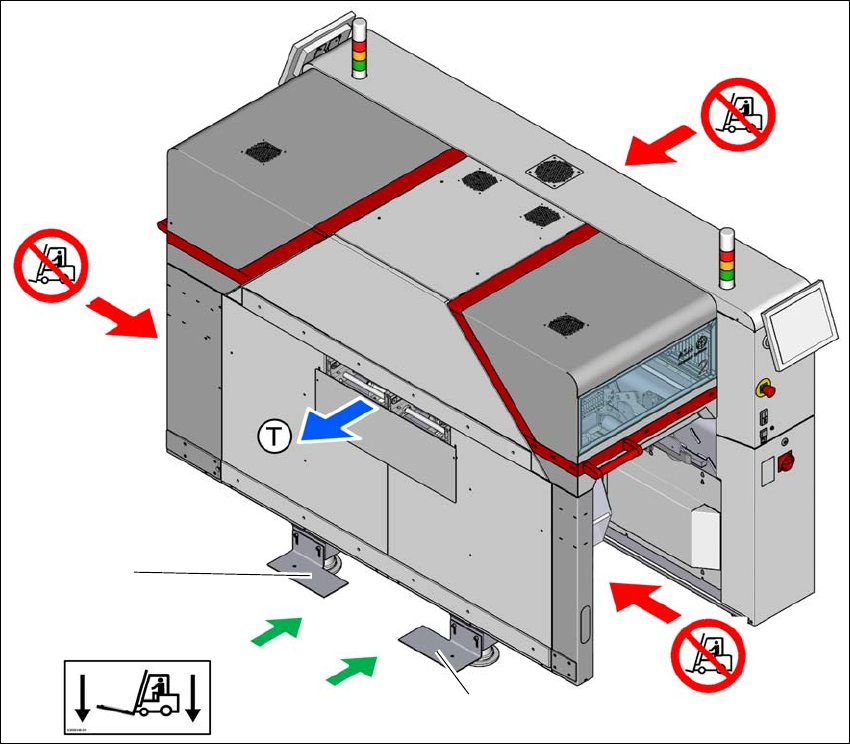

Rys. 4.2 - 4 Powierzchnie podparcia – widły ustawione równolegle do kierunku transportu płytek drukowanych po
stronie wyjściowej
(T) Kierunek transportu płytek drukowanych
(1) Widły wózka widłowego pomiędzy nóżkami automatu
(2) Nigdy nie unosić automatu po stronie wejściowej! – niebezpieczeństwo przewrócenia!
(3) Nigdy nie unosić automatu wózkiem widłowym w miejscach montażu modułów wózków na
podzespoły elektroniczne! – niebezpieczeństwo przewrócenia!
(4) Zabezpieczający kątownik transportowy z blokadą blaszaną
Ustawić wózek widłowy wzdłuż kierunku transportu płytek drukowanych (po stronie wyjścio-
wej).
Rozsunąć widły tak, aby wprowadzić je pomiędzy obie nóżki automatu i powierzchnie oparcia
automatu mogły równomiernie przylegać do wideł.
Wsunąć widły pomiędzy powierzchnie oparcia automatu (ramę automatu) i nad blokadami
blaszanymi zabezpieczających kątowników transportowych. Blokady blaszane służą tu jako
dodatkowe zabezpieczenie przed przewróceniem automatu.
(2)
(1)
(3)
(3)
(4)
(4)
4 Ustawienie i uruchomienie Instrukcja eksploatacji SIPLACE TX
4.2 Konfiguracja dostawy Od wersji oprogramowania 714.0 12/2020
184
Wsunąć widły całkowicie pod automat aby mogły dokładnie przylegać do ramy automatu po
przeciwnej stronie.
Unieść automat z palety.
Przetransportować automat na stanowisko docelowe.
Ustawić automat w linii (patrz rozdział 4.5.5, strona 204).
4.2.7 Konfiguracja fabryczna automatu
Dostarczany automat jest skonfigurowany następująco:
– Ścieżki transportera podwójnego są ustawione na szerokość 210 mm. Takie ustawienie sze-
rokości ma znaczenie dla precyzyjnej kalibracji automatu.
– Oba monitory są zdemontowane.
– Obie lampki sygnalizacyjne są zdemontowane.
– Wszystkie osie portalowe są zablokowane zabezpieczeniami transportowymi (patrz rozdział
4.6
, strona 216).
Instrukcja eksploatacji SIPLACE TX 4 Ustawienie i uruchomienie
Od wersji oprogramowania 714.0 12/2020 4.3 Transport automatu
185
4.3 Transport automatu
Automat montażowy wolno podnosić i transportować WYŁĄCZNIE od strony wyjściowej auto-
matu. Na ilustracji 4.2 - 4
, strona 183 przedstawiono punkty mocowania wideł wózka w automacie
w przypadku podnoszenia automatu z palety lub transportowania automatu bez palety.
4
4.3.1 Instrukcje bezpieczeństwa podczas transportowania automatu
Podczas transportu przestrzegać instrukcji bezpieczeństwa w rozdziale 4.1, strona 175).
4
WSKAZÓWKA
Jeżeli automat jest już na ostatecznym miejscu ustawienia i ma być zintegrowany z linią,
wolno go unieść także wózkiem podnośnym umieszczając go w miejscach montażu mo-
dułów. Patrz rozdział 4.5.5
, strona 204).
